6 Vorbereitung
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Wärmepumpentarif-Netzanschluss zur
Verfügung steht und ob Sie die Anlage daran anschließen können.
Wird die Anlage an einen Wärmepumpentarif-Netzanschluss
angeschlossen, ist es
Elektrizitätsversorgungsunternehmen Folgendes tut:
▪ für bestimmte Zeitspannen die Stromversorgung unterbrechen;
▪ verlangen, dass eine angeschlossene Anlage in bestimmten
Zeitspannen nur eine begrenzte Menge Strom verbraucht.
Das Innengerät ist so konzipiert, dass sie ein Eingangssignal
empfangen kann und daraufhin das Innengerät auf "Zwangs-AUS"
schaltet. In diesem Moment arbeitet der Verdichter nicht mehr.
Abhängig davon, ob die Stromversorgung unterbrochen ist oder
nicht, ist die Verdrahtung zum Gerät unterschiedlich.

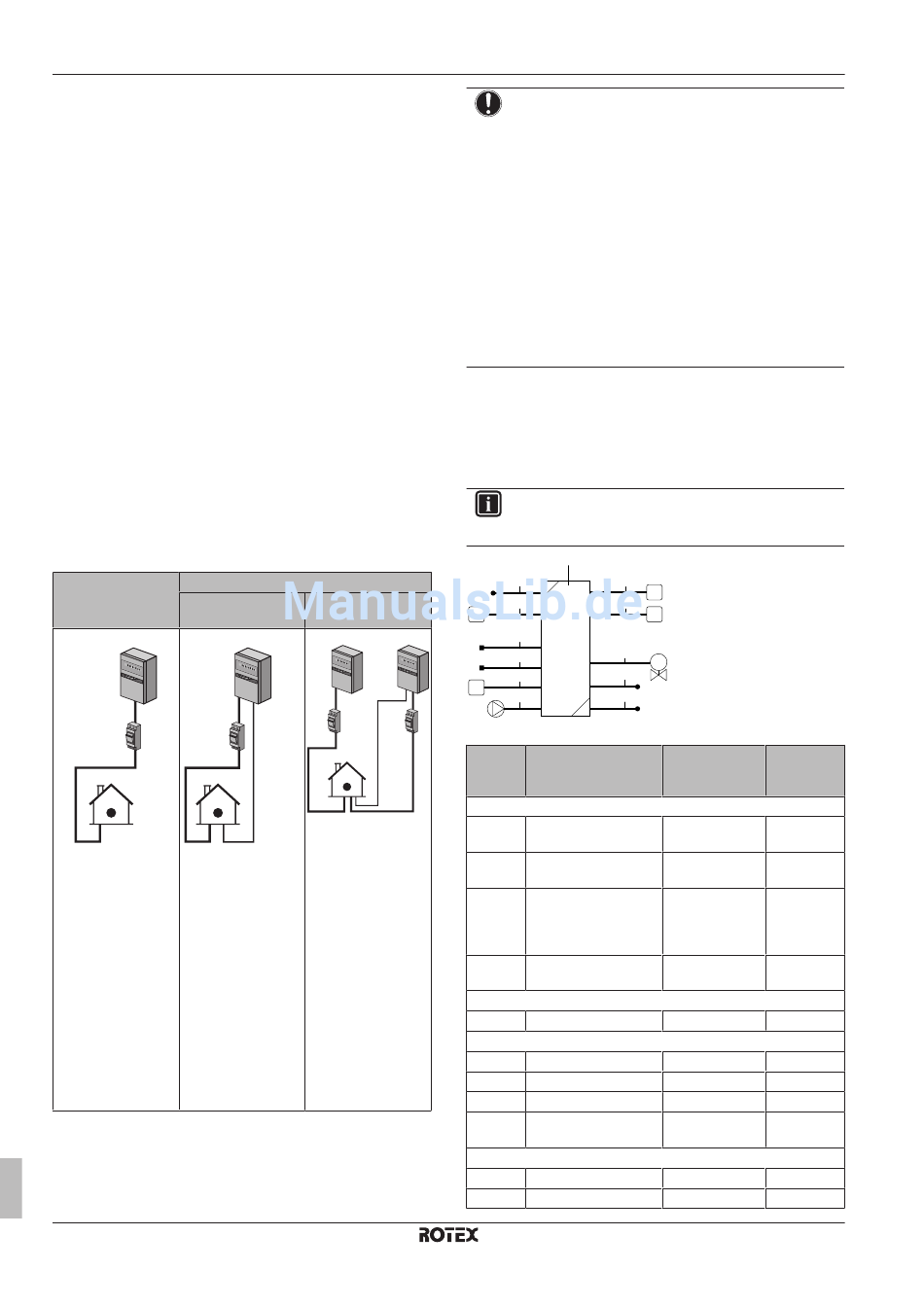

6.4.3 Übersicht über die elektrischen
Anschlüsse mit Ausnahme der externen
Aktoren
Allgemeiner Hinweis zu den Abkürzungen in diesem und in den
folgenden Kapiteln:
▪ E1 = Komponenten des Kältemittelkreislaufs (z. B. Verdichter) und
Teile des Solekreislaufs (z. B. Solepumpe)
▪ E2 = Alle anderen Komponenten
Reserveheizung
▪ E3 = Reserveheizung
Normale Wärmepumpentarif-Netzanschluss
Stromversorgung
Stromversorgung
NICHT unterbrochen
a
0 0
58 0
1 5 0
1+2
1+2 3
Während der
Aktivierung der
Wärmepumpentarif-
Stromversorgung ist
die Stromversorgung
NICHT unterbrochen.
E1 wird von der
Steuerung
abgeschaltet.
Anmerkung: Das
Elektrizitätsversorgun
gsunternehmen
MUSS immer den
Stromverbrauch von
E2 und E3
ermöglichen.
a Normale Stromversorgung
b Wärmepumpentarif-Netzanschluss
1 Stromversorgung für E1 und E3
2 Stromversorgung für E2
3 Wärmepumpentarif-Netzanschluss (spannungsfreier
Kontakt)
Referenzhandbuch für den Monteur
24
möglich, dass das
mit Ausnahme der
Stromversorgung
unterbrochen
b a
b
0 0 0 0
58 0 58 0
1 5 0 1 5 0
0 0
58 0
1 5 0
2 3 1
Während der
Aktivierung der
Wärmepumpentarif-
Stromversorgung
wird die
Stromversorgung
sofort oder einige Zeit
später vom
Elektrizitätsversorgun
gsunternehmen
unterbrochen. In
diesem Fall MUSS
die Hydro-Platine von
einer separaten,
normalen
Stromversorgung
gespeist werden.
HINWEIS
Die Einstellung "Sole-Gefriertemperatur" kann geändert
werden, und der Messwert in [A.6.9] Gefrierpunkt Sole ist
NUR nach Aufruf des Menüs [A.8] Übersicht Einstellungen
korrekt.
Diese Einstellung kann NUR dann geändert und/oder
gespeichert werden und der Messwert ist auch NUR dann
korrekt, wenn Hydromodul
miteinander kommunizieren. Die Kommunikation zwischen
Hydro- und Verdichtermodul ist NICHT gewährleistet und/
oder gültig, wenn:
▪ der Fehler "U4" an der Bedieneinheit angezeigt wird,
▪ das Wärmepumpenmodul mit der Wärmepumpentarif-
Stromversorgung
Stromversorgung
Wärmepumpentarif-Stromversorgung aktiviert ist.
6.4.4 Übersicht über die elektrischen
Anschlüsse für externe und interne
Aktoren
Die nachfolgende Abbildung zeigt die erforderliche bauseitige
Verkabelung.
INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
a
20 6
15 12
13
16
14
14
17
19
18
a Innengerät
Posten Beschreibung
Stromversorgung des Innengeräts
1 Stromversorgung für
E1 und E3
2 Stromversorgung für
E2
4 Wärmepumpentarif-
Netzanschluss
(spannungsfreier
Kontakt)
5 Normaltarif-
Netzanschluss
Bedieneinheit
6 Bedieneinheit
Optionale Ausstattung
12 Raumthermostat
13 Außentemperaturfühler 2
14 Innentemperaturfühler
15 Wärmepumpen-
Konvektor
Bauseitig zu liefernde Komponenten
16 Absperrventil
17 Stromzähler
und Verdichtermodul
verbunden ist, bei der
unterbrochen und
M
Kabel Maximaler
Betriebsstro
m
(a)
3+N + GND
(c)
2
(d)
2
2 6,3 A
(e)
2
(b)
3 oder 4 100 mA
(b)
(b)
2
(b)
4 100 mA
(b)
2 100 mA
(b)
2 (je Zähler)
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
