5 Anwendungsrichtlinien
▪ Die Raumthermostate sind mit den Absperrventilen verbunden,
müssen jedoch NICHT mit dem Innengerät verbunden sein. Das
Innengerät liefert die ganze Zeit abfließendes Wasser. Es besteht
die Möglichkeit, ein Programm für das abfließende Wasser zu
programmieren.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit der Bodenheizung oder Radiatoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Raumthermostate
festlegen.

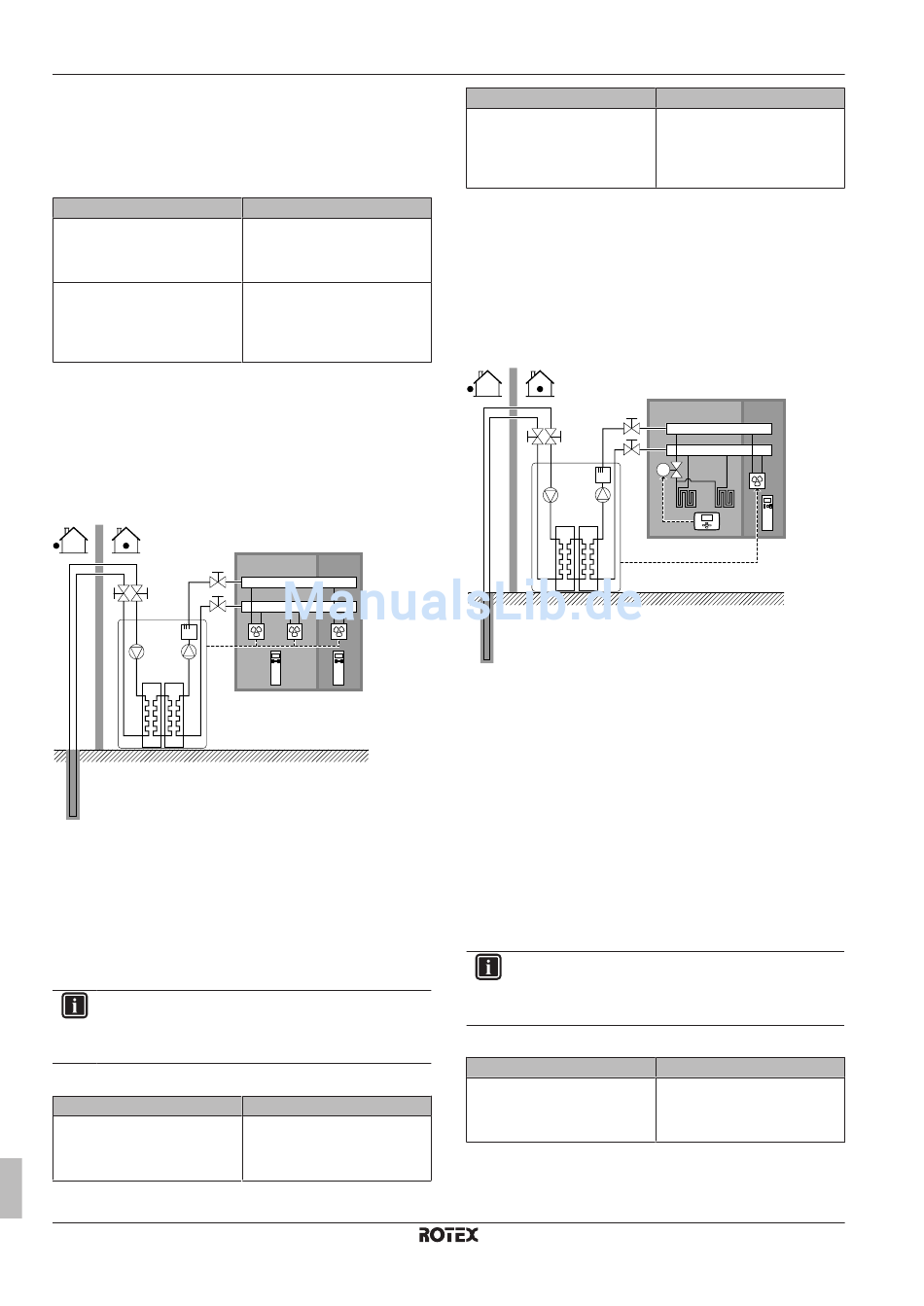

Wärmepumpen-Konvektoren
Einrichtung
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Fernbedienung des Wärmepumpen-Konvektors
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren eingestellt.
▪ Die Heizanforderungssignale für jeden Wärmepumpen-Konvektor
werden parallel an den
angeschlossen (X2M/1 und X2M/4). Das Innengerät liefert nur
abfließendes Wasser, wenn tatsächlich eine Anforderung vorliegt.
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
ROTEX die Installation des Ventilsatz-Option EKVKHPC
an jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Referenzhandbuch für den Monteur
12
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (1 Heizkreis): Hauptzone
A
C
B
a a
Digitaleingang am Innengerät
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
Einstellung
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit Wärmepumpen-Konvektoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Fernbedienung der
Wärmepumpen-Konvektoren festlegen.
Kombination: Bodenheizung + Wärmepumpen-
Konvektoren
Einrichtung
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Fernbedienung des Wärmepumpen-Konvektors
▪ Für jeden Raum mit
Wärmepumpen-Konvektoren sind direkt mit dem Innengerät
verbunden.
▪ Für jeden Raum mit Bodenheizung: Ein Absperrventil (bauseitig
zu liefern) ist vor der Bodenheizung installiert: Es verhindert die
Warmwasserzufuhr, wenn der Raum keinen Heizbedarf hat.
▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die Soll-
Raumtemperatur wird über
Wärmepumpen-Konvektoren eingestellt.
▪ Für jeden Raum mit Bodenheizung: Die Soll-Raumtemperatur wird
über den externen Raumthermostat (verdrahtet oder drahtlos)
eingestellt.
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
ROTEX die Installation des Ventilsatz-Option EKVKHPC
an jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Wert
0 (1 Heizkreis): Hauptzone
A
B C
M1
b
a
Wärmepumpen-Konvektoren:
die Fernbedienung
Wert
0 (VLT-Steuerung): Der Betrieb
des Geräts wird abhängig von
der Vorlauftemperatur geregelt.
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
