Fühlersätze Für Tauchhülsen - Kamstrup MULTICAL 402 Montage- Und Bedienungsanleitung

MULTICAL® 402
2.1 Fühlersätze für Tauchhülsen

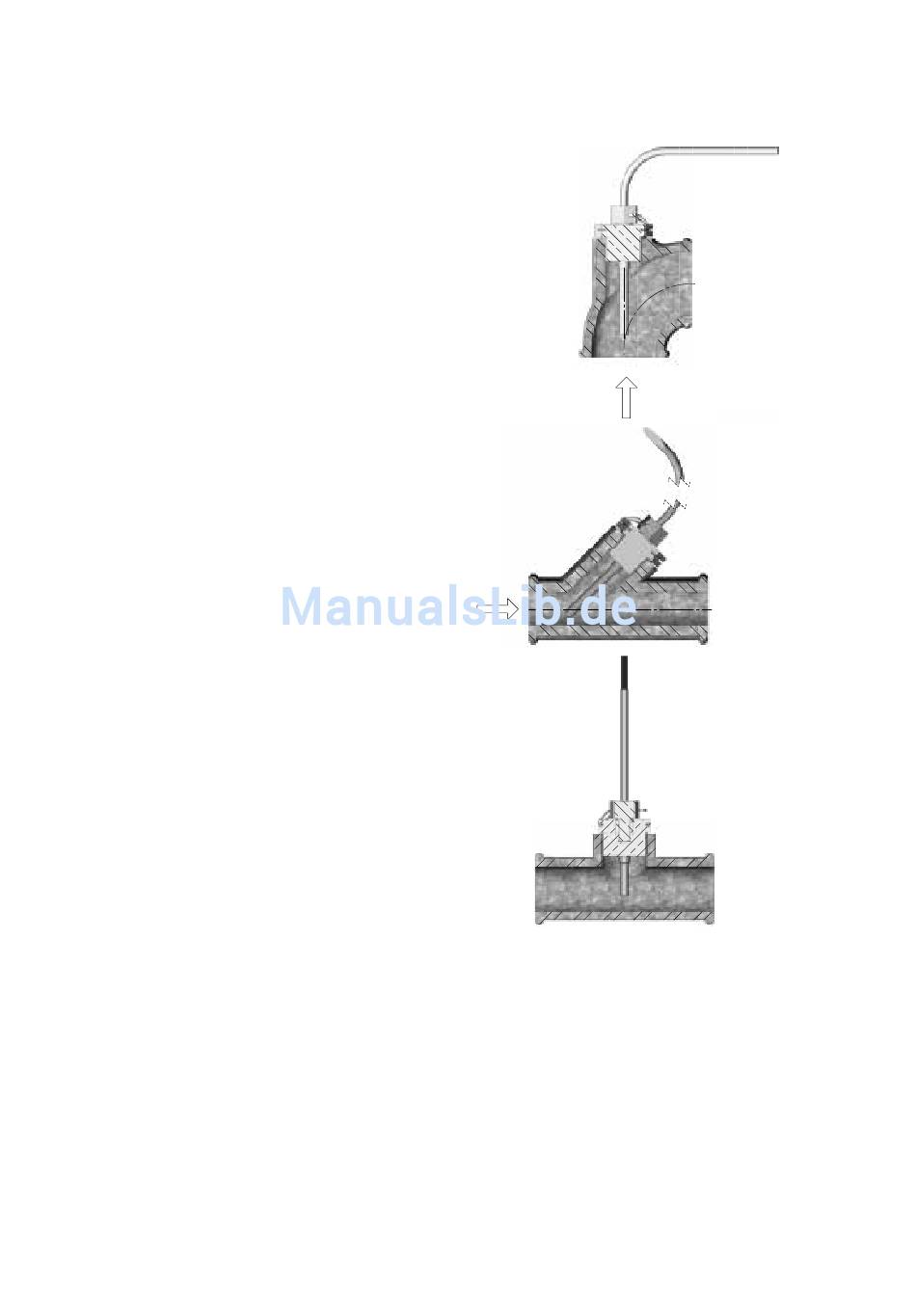

Die Fühlertauchhülsen werden am
besten in T-Stücke mit 45° oder 90°
Winkel eingebaut. Die Spitze der
Tauchhülse zeigt dabei gegen die
Strömungsrichtung und ist in der
Mitte der Strömung plaziert.
Die Temperaturfühler werden so
tief wie möglich in die Tauchhülsen
eingeführt. Zur Verkürzung der
Ansprechzeit eignet sich eine
"nichthärtbare" wärmeleitende
Paste.
Das kleine Plastikstück am
Fühlerkabel in die Fühlertauchhülse
schieben und die Leitung mit der
beiliegenden Schraube (M4 Messing)
sichern. Die Schraube darf nur mit
den Fingern eingedreht werden. Die
Tauchhülsen werden hiernach mit
Plombe und Draht plombiert.
Kamstrup A/S • 5512773_D2_DE_03.2015 7
