MULTICAL® 402

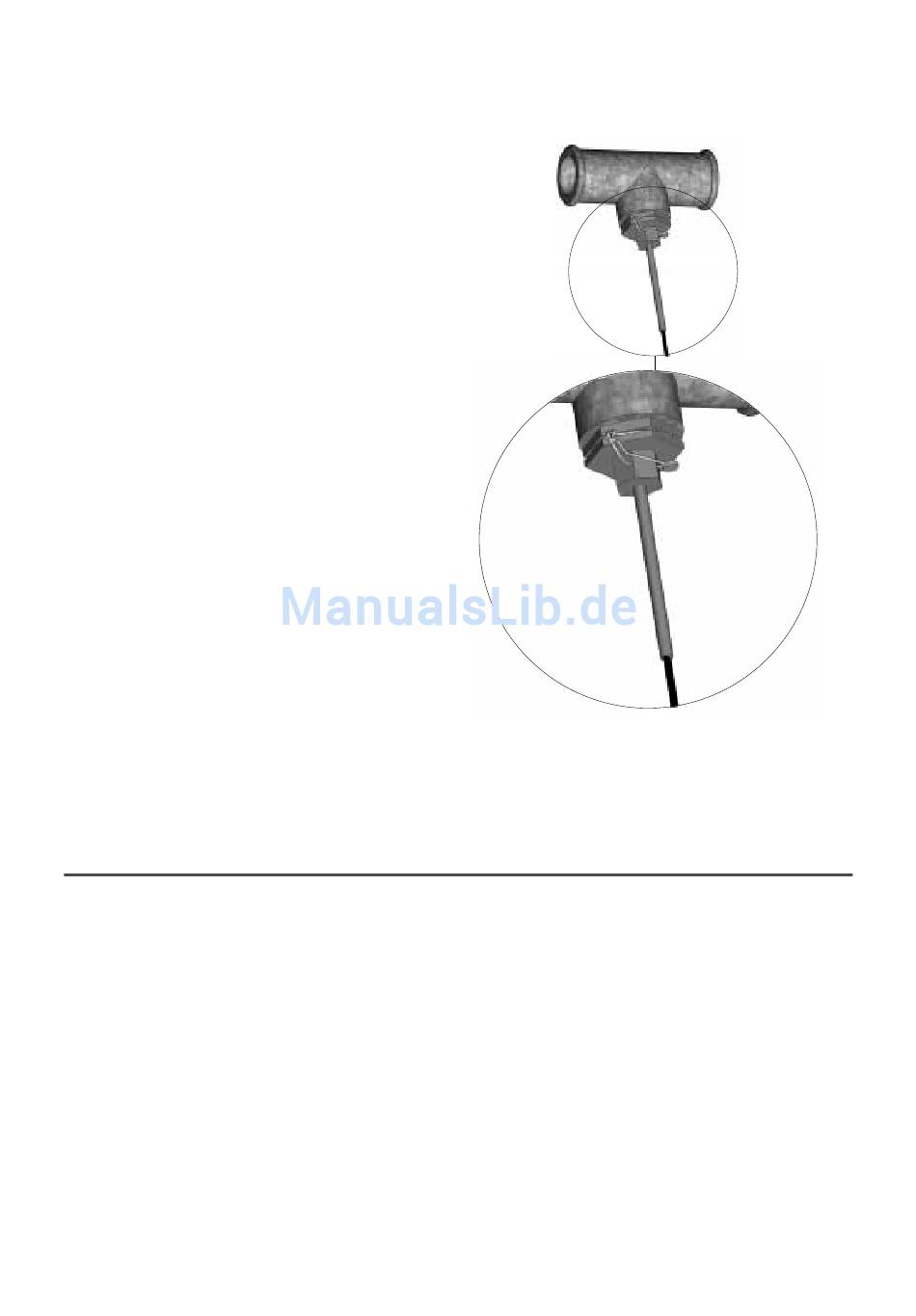

2.2 Kurze Direktfühlersätze
Der kurze Direktfühler kann mit
Rohrgewinden bis zu R1 und ein-
gebautem M10 Stutzen für den kurzen
Direktfühler in spezielle Kugelventile
oder T-Stücke mit speziellen Winkeln
montiert werden.
Für die Montage in existierende
Heizungsanlagen mit Standard-T-
Stücken kann Kamstrup weiterhin R½
und R¾ Messingnippel liefern, die zu
den kurzen Direktfühlern passen.
Weiterhin kann der kurze Direktfühler
auch in alle Kamstrup ULTRAFLOW®
Varianten mit G¾ und G1 Gewinden
direkt im Zähler-gehäuse montiert
werden. Die Messingüberwurfmutter
der Fühler werden mit einem 12 mm
Gabelschlüssel leicht (ca. 4 Nm)
festgedreht. Danach werden die Fühler
mit Plombe und Draht plombiert.
3

Informationscodes "INFO"

MULTICAL® 402 überwacht ständig eine Reihe wichtiger Funktionen.
Bei gravierenden Fehlern im Messsystem oder in der Installation
wird ein blinkendes "INFO" angezeigt. Durch Betätigen des oberen
Frontplattenknopfes bis in der Anzeige "INFO" erscheint, kann ein Info-Code
abgelesen werden. Der Info-Code erscheint nur so lange, wie der Fehler
vorkommt, wenn nicht der Zähler auf „manuelles Reset von Info-Codes"
speziell koniguriert worden ist. Dauert die Fehlersituation mehr als eine
Stunde, wird der Info-Code in das Info-Log gespeichert.
8 Kamstrup A/S • 5512773_D2_DE_03.2015
