4.1 Einbau von Verschraubungen, und kurzen in MULTICAL®402
Durchlusssensor eingebauten Direktfühler
Der kurze Direktfühlersatz von
Kamstrup darf nur in PN16
Installationen verwendet werden,
während der bei MULTICAL® 402
Durchlusssensor mitgelieferte
Blindstopfen in sowohl PN16 als
PN25 Installationen verwendet
werden darf.
Der Durchlusssensor selbst darf in
sowohl PN16 als PN25 Installationen
verwendet werden und kann nach
Kundenwunsch mit entweder PN16
oder PN25 Kennzeichnung geliefert
werden.
Eventuell mitgelieferte
Verschraubungen sind nur
für PN16 berechnet. In PN25
Installationen müssen geeignete
PN25 Verschraubungen verwendet
werden.
In Zusammenhang mit G3/4x110
mm sowie G1x110 mm, muss
es überprüft werden, ob 10 mm
Gewindeauslauf ausreichend ist.
Siehe die Abbildungen auf der
rechten Seite.
Gerade Einlaufstrecke: MULTICAL® 402 erfordert weder eine gerade Einlauf-
noch Auslaufstrecke um die Messinstrumentrichtlinie (MID) 2014/32/EU
und EN 1434:2007 einzuhalten. Nur bei kräftigen Durchlussstörungen vor
dem Zähler ist eine gerade Einlaufstrecke notwendig. Wir empfehlen die
Einhaltung der Richtlinien von CEN CR 13582.
10
10 mm
Kamstrup A/S • 5512773_D2_DE_03.2015

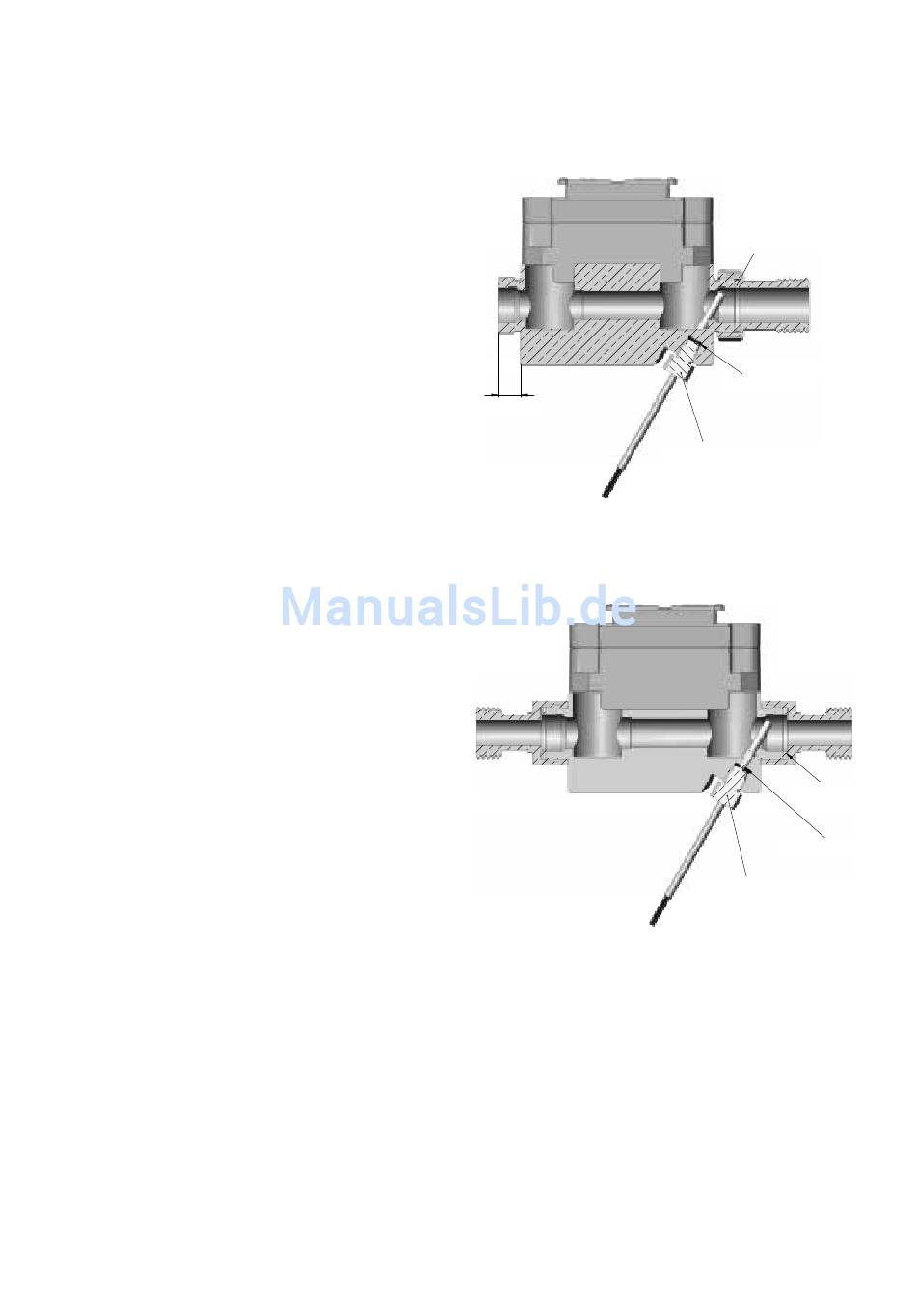

Dichtung
Dichtung
Anzug ca. 4 Nm
Dichtung
Dichtung
Anzug ca. 4 Nm
