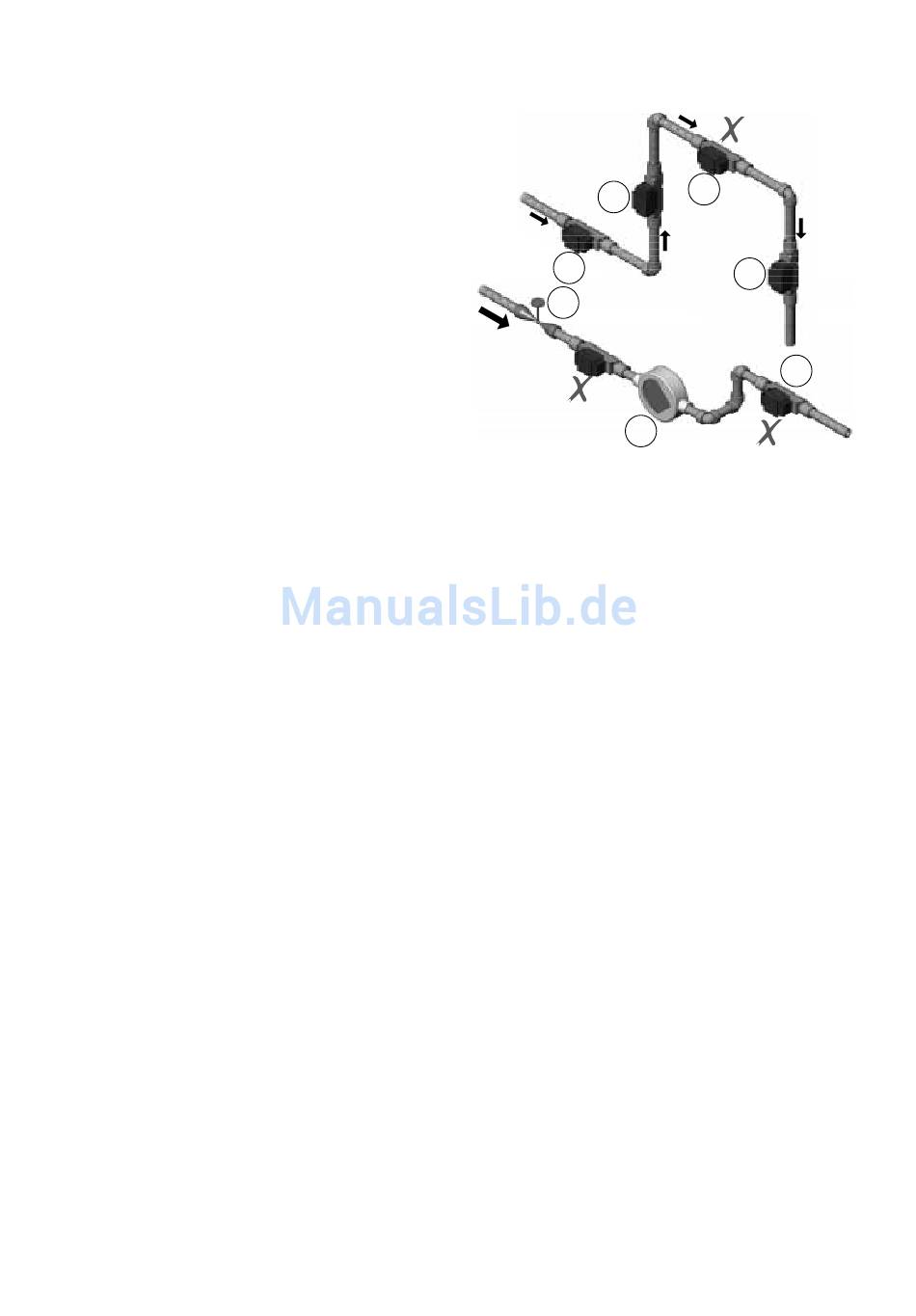

A Empfohlene Platzierung des
Durchlusssensors.
B Empfohlene Platzierung des
Durchlusssensors.
C Unempfohlene Platzierung wegen
Gefahr von Luftansammlungen.
D Annehmbar in geschlossenen
Systemen. Unannehmbare
Platzierung in offenen Systemen
wegen möglichen Luftaufbaus im
System.
E Ein Durchlusssensor soll nicht
unmittelbar nach einem Ventil
platziert werden, abgesehen von
Absperrhähnen (Kugelventiltyp),
die völlig offen sein müssen, wenn
sie nicht zum Absperren verwendet
werden.
F Ein Durchlusssensor darf nie auf
der Saugseite von einer Pumpe
platziert werden.
G Ein Durchlusssensor soll nicht nach einem U-Bogen in zwei Ebenen
platziert werden.
Um Kavitation vorzubeugen, muss der Betriebsdruck bei MULTICAL® 402
min. 1,5 bar bei q
ca. 80 °C.
MULTICAL® 402 darf keinem niedrigeren Druck als dem Umgebungsdruck
(Vakuum) ausgesetzt werden.
Kamstrup A/S • 5512773_D2_DE_03.2015
und min. 2,5 bar bei q
p
B
A
E
F
sein. Dies gilt Temperaturen bis zu
s
MULTICAL® 402
C
D
G
11
