MULTICAL® 402
Die beiden Leitungen von Batterie oder Netzmodul werden über einen
zweipoligen Stecker in das Rechenwerk montiert.
6.1

Batterieversorgung

MULTICAL® 402 wird an eine Lithiumbatterie, D-Zelle oder 2 x AA-Zellen,
angeschlossen.
Die optimale Batterielebensdauer wird dadurch erzielt, daß man die
Temperatur der Batterie unter 30 °C hält, z.B. durch Wandmontage.
Die Spannung einer Lithiumbatterie ist nahezu während der gesamten
Lebensdauer konstant (ca. 3,65 V). Daher ist die Restkapazität durch
Spannungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte
Batterien müssen ordnungsgemäß entsorgt werden.
6.2

Netzmodule

Die Module gehören zur
Schutzklasse II und werden
mittels eines Zweileiterkabels
(ohne Erde) durch die Kabeltülle
des Rechenwerks, die rechts
unten im Anschlussbodenstück
platziert ist, angeschlossen.
Verwenden Sie Kabel mit 5-10
mm Außendurchmesser und
beachten Sie die ordnungsgemäße
Abisolierung sowie die korrekte
Montage der Kabelentlastung.
Max. erlaubte Sicherung: 6 A.
Nationale Regeln für die Installation
sollten eingehalten werden.
16

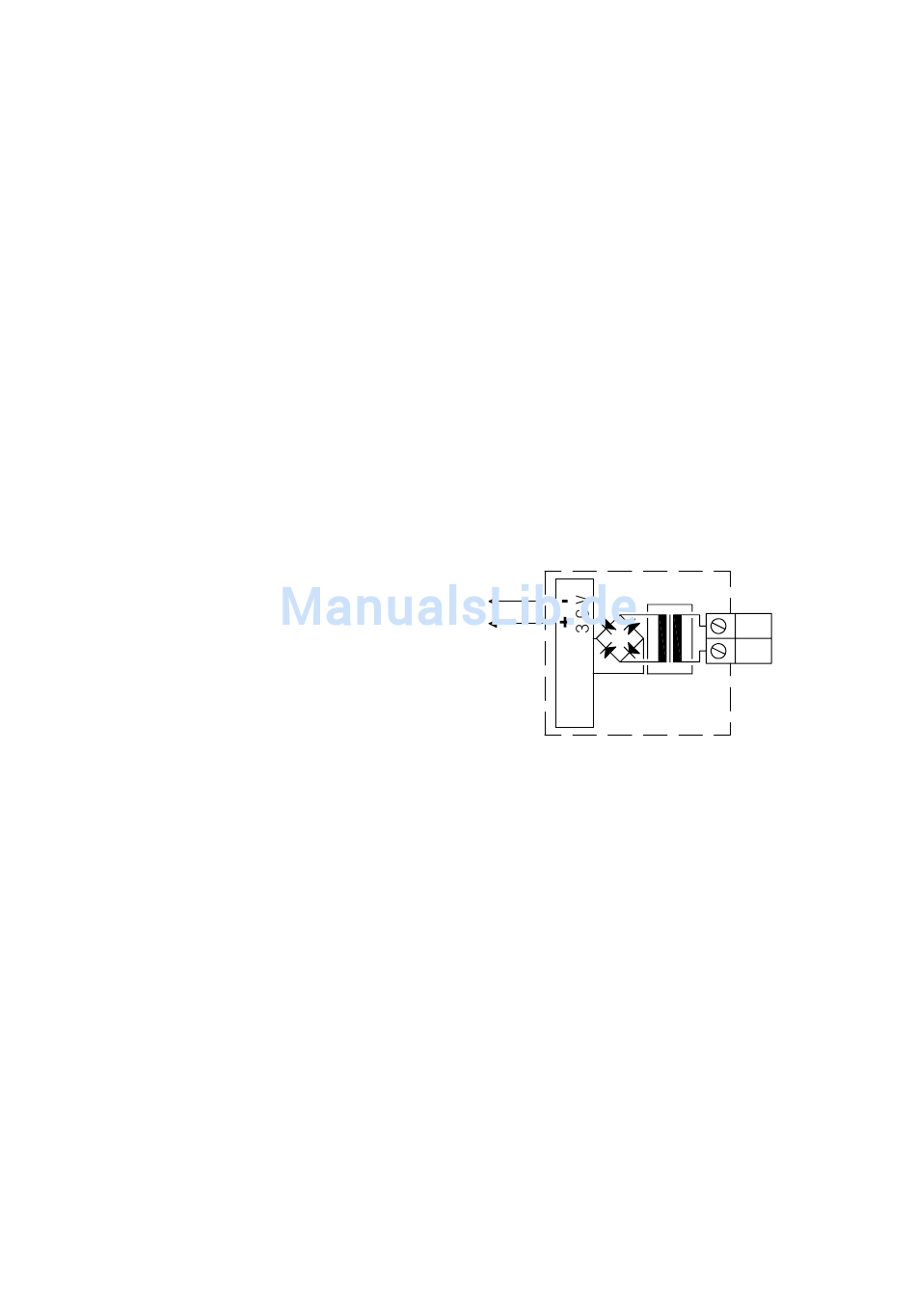

24 VAC Versorgung
Schwarz
Rot
24 VAC
Transformator 230/24V,
Typ 66-99-403, kann z.B.
verwendet werden.
NB! MULTICAL® 402 kann nicht
mit 24 VDC versorgt werden.
Kamstrup A/S • 5512773_D2_DE_03.2015
97
N
24 VAC
L
98
