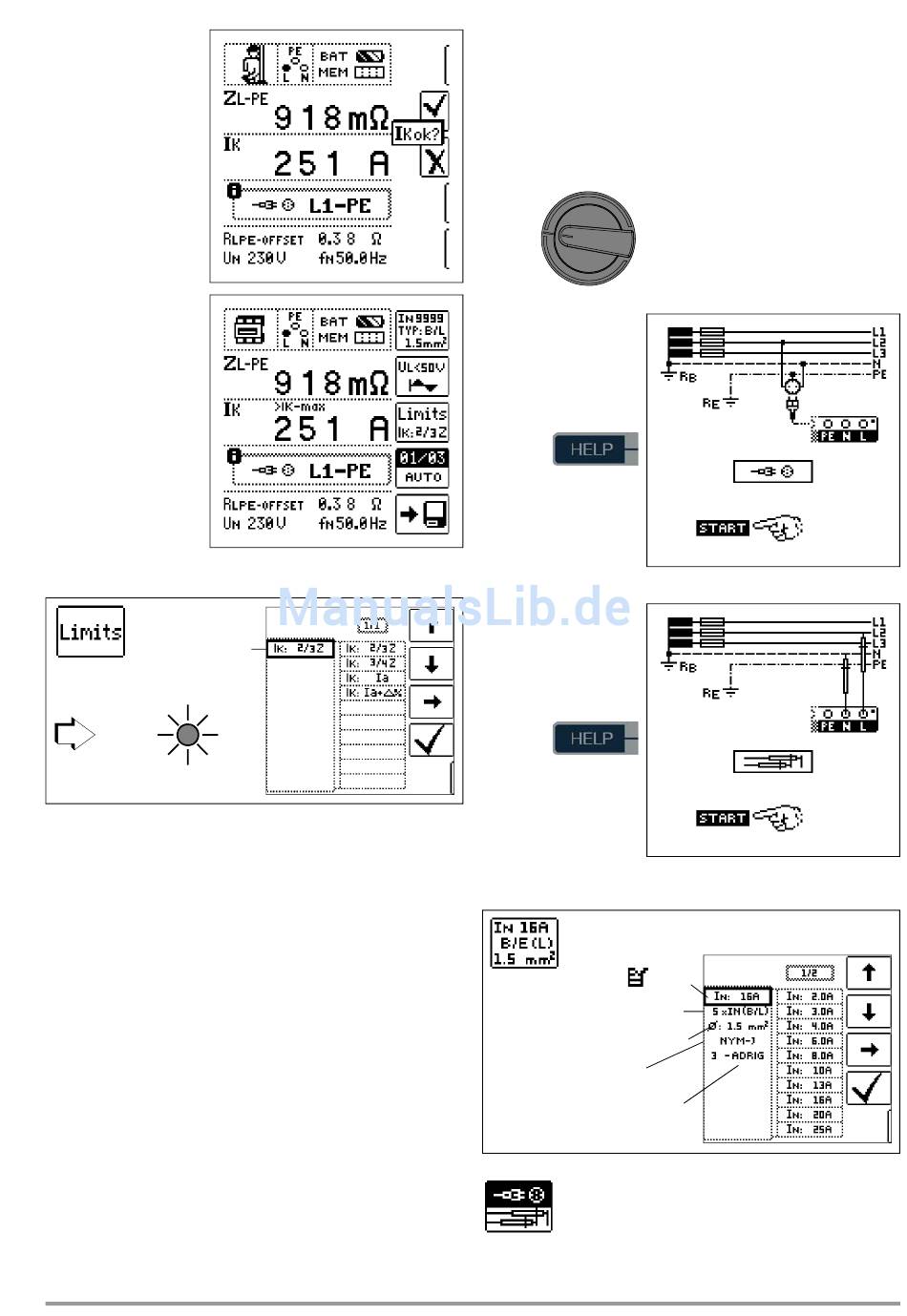

Sonderfall Ausblendung des Grenzwertes
Der Grenzwert ist nicht
ermittelbar. Der Prüfer
wird aufgefordert, die
Messwerte selbst zu
beurteilen und über die
Softkeytasten zu bestäti-
gen oder zu verwerfen.
Messung bestanden:
✔
Taste
Messung nicht bestan-
den: Taste X
Erst nach Ihrer Beurtei-
lung kann der Messwert
gespeichert werden.
8.3 Einstellungen zur Kurzschlussstrom-Berechnung
– Parameter I
K
Limit / Grenzwert:
I < Limit / Grenzwert
K
LIMIT
Der Kurzschlussstrom I dient zur Kontrolle der Abschaltung einer
K
Überstrom-Schutzeinrichtung. Damit eine Überstrom-Schutzein-
richtung rechtzeitig auslöst, muss der Kurzschlussstrom I
als der Auslösestrom Ia sein (siehe Tabelle 6 Kap. 19.1). Die über
die Taste „Limits" wählbaren Varianten bedeuten:
I : Ia zur Berechnung des I
K
von Z ohne jegliche Korrekturen übernommen
L-PE
I : Ia+Δ% zur Berechnung des I
K
von Z um die Betriebsmessunsicherheit des Prüf-
L-PE
geräts korrigiert
I : 2/3 Z zur Berechnung des I
K
von Z um alle möglichen Abweichungen korrigiert
L-PE
(in der VDE 0100-600 werden diese detailliert als
≤ 2/3 x U
Z /Ia definiert)
s(m) 0
≤ 3/4 x U
I : 3/4 Z Z /Ia
K s(m) 0
I Im Prüfgerät errechneter Kurzschlussstrom (bei Nennspannung)
K
Z Fehlerschleifenimpedanz
Ia Auslösestrom
(siehe Datenblätter der Leitungsschutzschalter/Sicherungen)
Δ% Eigenabweichung des Prüfgeräts
Sonderfall I > I siehe Seite 28.
k kmax
Zum Aufrufen der Sicherungstabelle über die Taste HELP siehe
Seite 28.
GMC-I Messtechnik GmbH
größer
K
wird der angezeigte Messwert
K
wird der angezeigte Messwert
K
wird der angezeigte Messwert
K
9 Messen der Netzimpedanz (Funktion Z
Messverfahren (Netzinnenwiderstandsmessung)
Die Netzimpedanz Z wird nach dem gleichen Messverfahren
L-N
gemessen wie die Schleifenimpedanz Z
Seite 25). Die Stromschleife wird hierbei über den Neutralleiter N
gebildet und nicht wie bei der Schleifenimpedanzmessung über
den Schutzleiter PE.
Messfunktion wählen
Z
L-N
Anschluss Schuko
(länderspezifisch)
Anschluss 2-polig
Parameter einstellen
Nennströme: 2 ... 160 A,
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/GG & Faktor
Durchmesser: 1,5 ... 70 mm²
Kabeltypen: NY..., H07...
Anzahl Adern: 1 ... 10-adrig
Durch Drücken der nebenstehenden Softkey-Taste
schalten Sie zwischen länderspezifischem Mess-
adapter z. B. PRO-Schuko-Messadapter (Z503K)/3-
Pol-Messung und KS-PROFITEST INTRO (Z503L) für
2-Pol-Messung um. Die gewählte Anschlussart wird invers darge-
stellt (weiß auf schwarz).
L-N
(siehe Kapitel 8 auf
L-PE
9999 A
)
