8.1 Messungen mit Unterdrückung der RCD-Auslösung
8.1.1

Messen mit positiven Halbwellen

Die Messung mit Halbwellen plus DC ermöglicht es, Schleifenim-
pedanzen in Anlagen zu messen, die mit RCD-Schutzschaltern
ausgerüstet sind. Bei der DC Messung mit Halbwellen können Sie
zwischen zwei Varianten wählen:
DC-L: geringerer Vormagnetisierungsstrom,
aber dafür schnellere Messung möglich
DC-H: höherer Vormagnetisierungsstrom und dafür größere
Sicherheit hinsichtlich der RCD-Nichtauslösung.

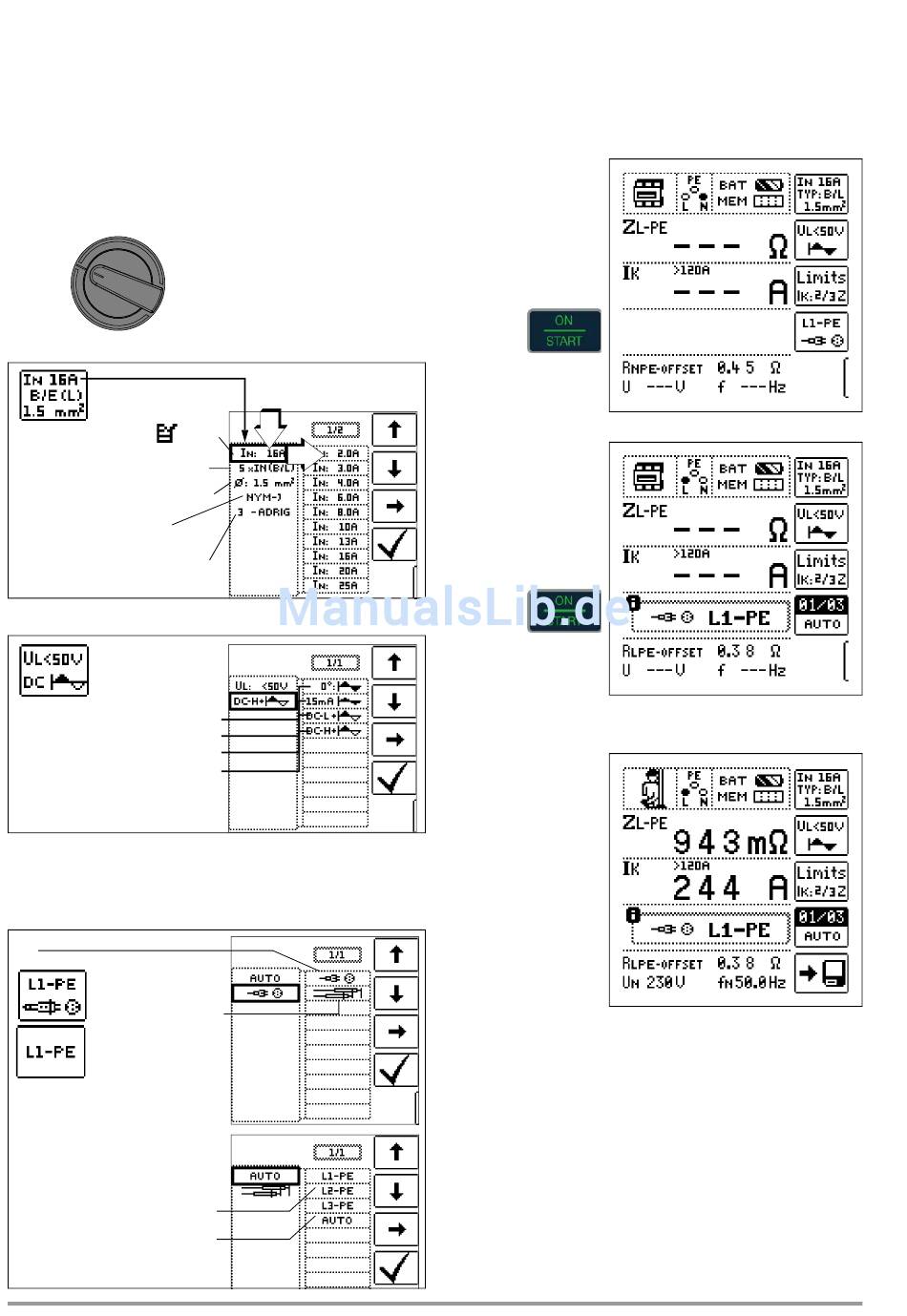

Messfunktion wählen
Z
L-PE
Parameter einstellen
Nennströme: 2 ... 160 A, ... 9999 A
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/GG & Faktor
Durchmesser*: 1,5 ... 70 mm²
Kabeltypen*: NY.... - H07...
Anzahl Adern*: 1 ... 10-adrig
* Parameter, die nur der Protokollierung dienen, und keinen Einfluss auf die Messung haben
Berührungsspannung:
Wellenform:
15 mA Sinus
DC-L und positive Halbwelle
DC-H und positive Halbwelle
Sinus (Vollwelle) Einstellung für Stromkreise ohne RCD
15 mA Sinus Einstellung nur für Motorschutzschalter
mit kleinem Nennstrom
DC+Halbwelle Einstellung für Stromkreise mit RCD
Messung mit länderspezifischem
Messadapter (z. B. Schuko)
2-Pol-Messung
Hinweis
Die Auswahl der Prüfsonde bzw. des
Bezugs Lx-PE oder AUTO ist nur für
die Protokollierung relevant.
Wahl der Polung
Halbautomatische Messung
Parameter AUTO siehe auch Kap. 5.8
26
Sinus
Kompensation der Messleitungen
Bei jeder Schleifenwiderstandsmessung muss der Widerstand
des jeweils angeschlossenen Messkabels bzw. des länderspezifi-
schen Messadapters kompensiert werden, d. h. als Offset vom
Messergebnis subtrahiert werden. Zur Ermittlung der Offsetwerte
R - und R - gehen Sie hierzu vor wie im Kapitel 4.5
LPE OFFSET NPE OFFSET
bei „OFFSET RL-PE / RN-PE / RL-N" auf Seite 12 beschrieben.
Messung starten
Halbautomatische
Messung
8.2

Beurteilung der Messwerte

Aus der Tabelle 1 auf
Seite 54 können Sie die
maximal zulässigen
Schleifenimpedanzen
Z ermitteln, die unter
L-PE
Berücksichtigung der
maximalen Betriebs-
messabweichung des
Gerätes (bei normalen
Messbedingungen)
angezeigt werden dür-
fen. Zwischenwerte kön-
nen Sie interpolieren.
Aus der Tabelle 5 auf
Seite 55 können Sie,
aufgrund des gemesse-
nen Kurzschlussstromes, den maximal zulässigen Nennstrom des
Schutzmittels (Sicherung bzw. Schutzschalter) für Netznennspan-
nung 230 V, unter Berücksichtigung des maximalen Gebrauchs-
fehlers des Gerätes, ermitteln (entspricht DIN VDE 0100-600).
