Gossen MetraWatt PROFITEST INTRO Bedienungsanleitung Seite 19

1) Messung der Berührungsspannung ohne Auslösen des RCDs
Messverfahren
Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungs-
spannung U misst das Gerät mit einem Strom, der nur ca. 1/3
IΔN
des Nennfehlerstromes beträgt. Dadurch wird verhindert, dass
dabei der RCD-Schutzschalter auslöst.
Der besondere Vorteil dieses Messverfahrens liegt darin, dass Sie
an jeder Steckdose die Berührungsspannung einfach und schnell
messen können, ohne dass der RCD-Schutzschalter auslöst.
Die sonst übliche und umständliche Messmethode, die Wirksam-
keit der RCD-Schutzeinrichtung an einer Stelle zu prüfen und
nachzuweisen, dass alle anderen zu schützenden Anlagenteile
über den PE-Leiter mit dieser Messstelle niederohmig und zuver-
lässig verbunden sind, kann entfallen.
N-PE-Vertauscherprüfung
Es findet eine zusätzliche Prüfung statt, in
der ermittelt wird, ob N und PE vertauscht
sind. Im Fall einer Vertauschung erscheint
das nebenstehende Pop-up.
!
Achtung!
Um Datenverlust bei Datenverarbeitungsanlagen zu ver-
meiden, sichern Sie vorher Ihre Daten und schalten am
besten alle Verbraucher ab.

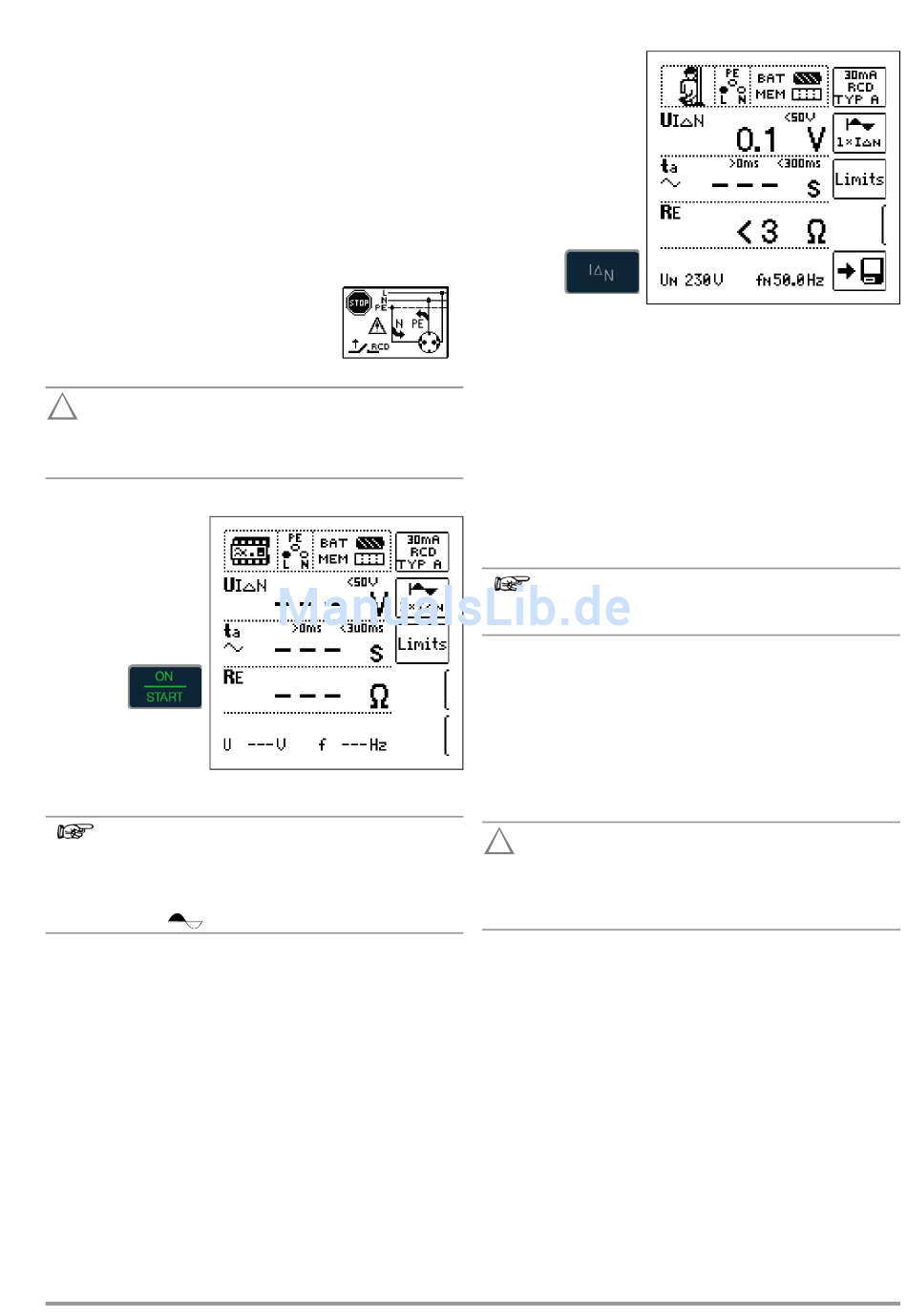

Messung starten
Im Anzeigefeld werden u. a. die Berührungsspannung U
der berechnete Erdungswiderstand R
Hinweis
Der Messwert des Erdungswiderstandes R
einem geringen Strom ermittelt. Genauere Werte erhalten
Sie in der Schalterstellung R
Bei Anlagen mit RCD-Schutzschalter kann dort die Funk-
tion DC + gewählt werden.
Unbeabsichtigtes Auslösen des RCDs durch Vorströme in der Anlage
Eventuell auftretende Vorströme können mithilfe eines Zangen-
strommessgeräts ermittelt werden. Sind die Vorströme in der
Anlage recht groß oder wurde ein zu hoher Prüfstrom für den
Schalter gewählt, so kann es zum Auslösen des RCD-Schalters
während der Prüfung der Berührungsspannung kommen.
Nachdem Sie die Berührungsspannung gemessen haben, kön-
nen Sie mit dem Gerät prüfen, ob der RCD-Schutzschalter bei
Nennfehlerstrom innerhalb seiner eingestellten Grenzwerte aus-
löst.
Unbeabsichtigtes Auslösen des RCDs durch Ableitströme im Messkreis
Bei der Messung der Berührungsspannung mit 30% des Nenn-
fehlerstroms, löst ein RCD-Schalter normalerweise nicht aus.
Durch bereits vorhandene Ableitströme im Messkreis, z. B. durch
angeschlossene Verbraucher mit EMV-Beschaltung z. B. Fre-
quenzumrichter, PCs, kann trotzdem die Abschaltgrenze über-
schritten werden.
GMC-I Messtechnik GmbH
und
IΔN
angezeigt.
E
wird nur mit
E
.
E
2) Auslöseprüfung nach dem Messen der Berührungsspannung
➭ Drücken Sie die Taste I
ΔN
Die Auslöseprüfung ist
für jeden RCD-Schutz-
schalter nur an einer
Messstelle erforderlich.
Löst der RCD-Schutzschalter beim Nennfehlerstrom aus,
dann blinkt die LED MAINS/NETZ rot (Netzspannung wurde abge-
schaltet) und im Anzeigefeld werden u. a. die Auslösezeit t
der Erdungswiderstand R
E
Löst der RCD-Schutzschalter beim Nennfehlerstrom nicht aus,
dann leuchtet die LED LIMIT rot.
Berührungsspannung zu hoch
Ist die mit 1/3 des Nennfehlerstromes I
hochgerechnete Berührungsspannung U
leuchtet die LED LIMIT rot.
Wird während des Messvorganges die Berührungsspannung
U > 50 V (> 25 V), dann erfolgt eine Sicherheitsabschaltung.
IΔN
Hinweis
Sicherheitsabschaltung: Bis 70 V erfolgt die Sicherheitsab-
schaltung innerhalb von 3 s nach IEC 61010.
Die Berührungsspannungen werden bis 70 V angezeigt. Ist der
Wert größer, wird U > 70 V angezeigt.
IΔN
Grenzwerte für dauernd zulässige Berührungsspannungen
Die Grenze für die dauernd zulässige Berührungsspannung
beträgt bei Wechselspannung U
rung). Für besondere Anwendungsfälle sind niedrigere Werte vor-
geschrieben (z. B. medizinische Anwendungen U
!
Achtung!
Wenn die Berührungsspannung zu hoch ist oder der
RCD-Schutzschalter nicht auslöst, dann ist die Anlage zu
reparieren (z. B. zu hoher Erdungswiderstand, defekter
RCD-Schutzschalter usw.)!
Drehstromanschlüsse
Bei Drehstromanschlüssen muss zur einwandfreien Kontrolle der
RCD-Schutzeinrichtung die Auslöseprüfung in Verbindung mit
einem der drei Außenleiter (L1, L2 und L3) ausgeführt werden.
Induktive Verbraucher
Werden bei der Abschaltprüfung eines RCDs induktive Verbrau-
cher mit abgeschaltet, so kann es beim Abschalten zu Span-
nungsspitzen im Kreis kommen. Das Prüfgerät zeigt dann evtl.
keinen Messwert ( – – – ) an. Schalten Sie in diesem Fall alle Ver-
braucher vor der Auslöseprüfung ab. In extremen Fällen kann eine
der Sicherungen im Prüfgerät auslösen und/oder das Prüfgerät
beschädigt werden.
.
angezeigt.
gemessene und auf I
ΔN
> 50 V (> 25 V), dann
IΔN
= 50 V (internationale Vereinba-
L
= 25 V).
L
und
a
ΔN
