Messung der Berührungsspannung über Fingerkontakt
Das Prüfgerät erkennt, ob beim Start einer Messung, am PE-
Anschluss eine berührgefährliche Spannung Ub gegen Erde
anliegt, sofern Sie die Taste
Fehlerfall bei Schalterstellung U:
PE wird eingeblendet und die LED LIMIT leuchtet rot.
Fehlerfall bei allen Schalterstellungen außer U:
Das Prüfgerät blockiert den Start der Messung und es erfolgt die
Anzeige: U.PE > UL!
Voraussetzungen für eine zuverlässige Fingerkontaktmessung
sind:
1 Schnittstellen- und Akkuladekabel sind nicht gesteckt.
2 Der Anwender hat einen standortbedingten Erdungswider-
stand von R.eb < 1 MΩ.
3 Der Benutzer berührt beim Start der Messung die Taste
START" mit ungeschütztem Finger, vollflächig und mit direktem
Hautkontakt.
Unzureichende Spannungsversorgung
Das Gerät lässt sich nicht in Betrieb nehmen bzw. es schaltet
sofort ab, wenn die Batterie-/Akkuspannung den zulässigen Grenz-
wert unterschreitet.
Bedingungen für Sperrung und Abruch von Messungen
Die Messung wird automatisch abgebrochen bzw. der Messab-
lauf gesperrt (ausgenommen Spannungsmessbereiche und Dreh-
feldmessung):
• bei unzulässiger Netzspannung (< 60 V, > 253 V / > 330 V /
> 440 V bzw. > 550 V) bei Messungen, bei denen Netzspan-
nung erforderlich ist
• wenn bei einer Isolationswiderstands- bzw. Niederohmmes-
sung eine Fremdspannung vorhanden ist
• wenn die Temperatur im Gerät zu hoch ist.
Unzulässige Temperaturen treten in der Regel erst nach ca. 50
Messabläufen im 5 s-Takt auf, wenn der Funktionsdrehschal-
ter in der Schaltstellung Z
Beim Versuch einen Messablauf zu starten, erfolgt eine ent-
sprechende Meldung auf dem Anzeigefeld.
Automatische Abschaltung des Geräts
Das Gerät schaltet sich frühestens am Ende eines (automati-
schen) Messablaufs und nach Ablauf der vorgegebenen Ein-
schaltdauer (siehe Kapitel 4.2) automatisch ab. Die Einschalt-
dauer verlängert sich wieder um die im Setup eingestellte Zeit,
wenn eine Taste oder der Funktionsdrehschalter betätigt wird.
Bei der Messung mit steigendem Fehlerstrom in Anlagen mit
selektiven RCD-Schutzschaltern bleibt das Prüfgerät ca. 75 s lang
eingeschaltet zuzüglich der vorgegebenen Einschaltdauer.
Das Gerät schaltet sich immer selbstständig ab, Ausnahme bei
folgender Einstellung im SETUP: „>>>>>" (dauernd EIN).
GMC-I Messtechnik GmbH
ON/START mit dem Finger berühren.
oder Z ist.
L-PE L-N
5.3

Messwertanzeige und Messwertspeicherung

Im Anzeigefeld werden angezeigt:
• Messwerte mit ihrer Kurzbezeichnung und Einheit,
• die ausgewählte Funktion,
• die Nennspannung,
• die Nennfrequenz
• sowie Fehlermeldungen.
Bei den automatisch ablaufenden Messvorgängen werden die
Messwerte bis zum Start eines weiteren Messvorganges bzw. bis
zum selbsttätigen Abschalten des Gerätes gespeichert und als
digitale Werte angezeigt.
Wird der Messbereichsendwert überschritten, so wird der End-
wert mit dem vorangestellten „>" (größer) Zeichen dargestellt und
damit Messwertüberlauf signalisiert.
Hinweis
Die LCD-Darstellungen in dieser Bedienungsanleitung
können aufgrund von Produktverbesserungen von denen
„ON/
des aktuellen Geräts abweichen.
5.4 Schutzkontakt-Steckdosen auf richtigen Anschluss prüfen
Das Prüfen von Schutzkontakt-Steckdosen auf richtigen
Anschluss, vor der jeweiligen Prüfung der Schutzmaßnahme, wird
durch das Fehlererkennungssystem des Prüfgeräts erleichtert.
Das Gerät zeigt einen fehlerhaften Anschluss folgendermaßen an:
• Unzulässige Netzspannung (< 60 V oder > 253 V):
Die LED MAINS/NETZ blinkt rot und der Messablauf ist gesperrt.
Schutzleiter nicht angeschlossen oder Potenzial gegen Erde ≥ 50 V
•
bei ≥ 50 Hz (Schalterstellung U – Einphasenmessung):
Beim Berühren der Kontaktfläche der Taste START (Fingerkon-
takt) bei gleichzeitiger Kontaktierung von PE (sowohl durch
den länderspezifischen Messadapter z. B. PRO-Schuko-
Messadapter (Z503K) als auch durch die Prüfspitze an PE bei
2-Pol-Messung mit KS-PROFITEST INTRO (Z503L) wird PE
eingeblendet (nur nach Start eines Prüfablaufs). Zusätzlich
blinkt die LED MAINS rot.
• Neutralleiter N nicht angeschlossen (bei netzabhängigen Messungen):
die LED MAINS/NETZ blinkt grün
• Einer der beiden Schutzkontakte nicht angeschlossen:
Dies wird bei der Berührspannungsprüfung U
überprüft. Ein schlechter Übergangswiderstand eines Kontak-
tes führt je nach Polung des Steckers zu folgenden Anzeigen:

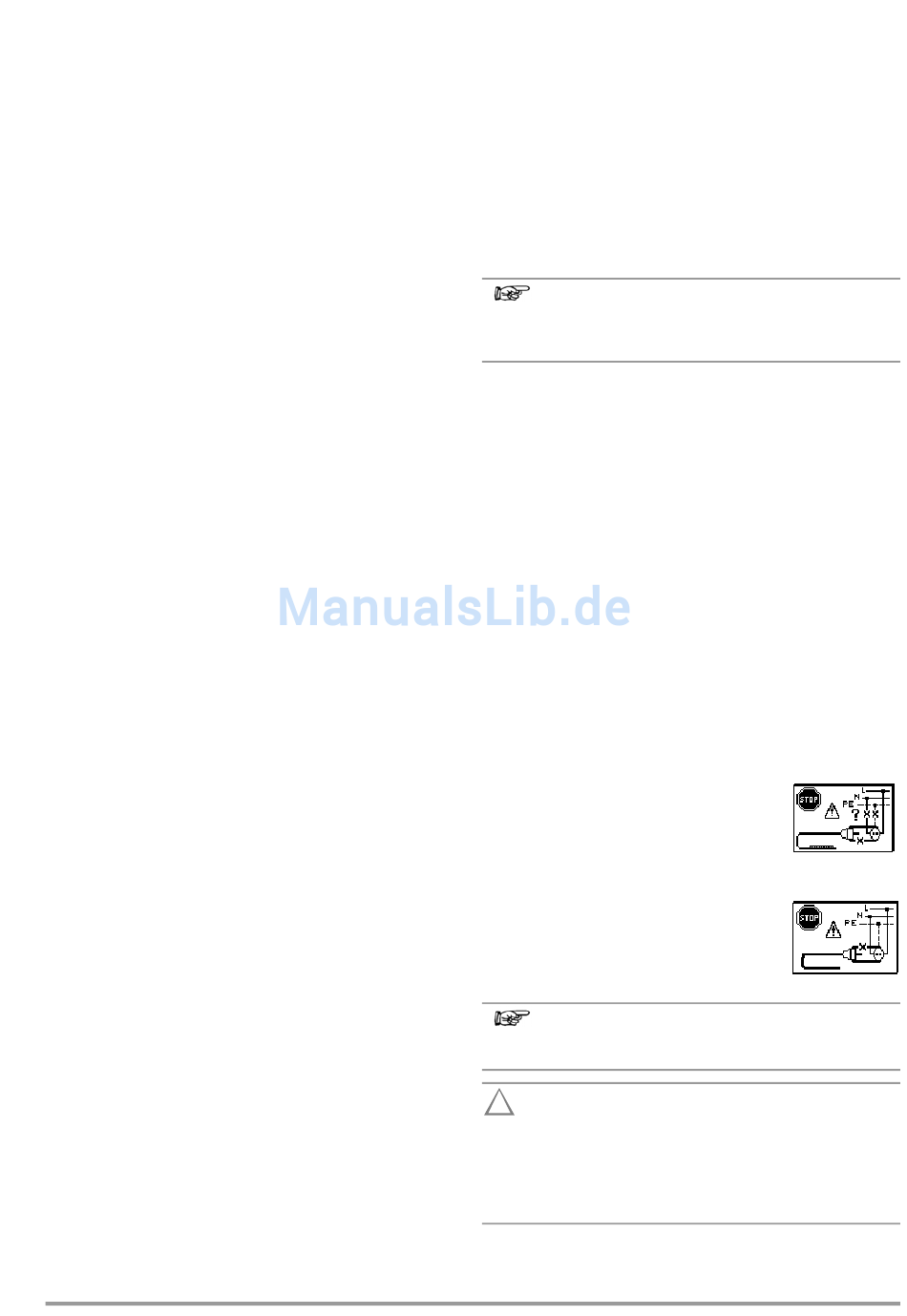

– Anzeige im Anschlusspiktogramm:
PE unterbrochen (x) oder in Bezug auf die
Tasten des Prüfsteckers unten liegender
Schutzleiterbügel unterbrochen
Ursache: Spannungs-Messpfad unterbrochen
Folge: die Messung wird blockiert
– Anzeige im Anschlusspiktogramm:
in Bezug auf die Tasten des Prüfsteckers
oben liegender Schutzleiterbügel unter-
brochen
Ursache: Strom-Messpfad unterbrochen
Folge: keine Messwertanzeige
Hinweis
Siehe auch „Signalisierung der LEDs, Netzanschlüsse
und Potenzialdifferenzen" ab Seite 43.
!
Achtung!
Ein Vertauschen von N und PE in einem Netz ohne RCD-
Schalter wird nicht erkannt und nicht signalisiert.
In einem Netz mit RCD-Schalter löst dieser bei der Be-
rührungsspannungsmessung ohne Auslösung
(automatische Z
tauscht sind.
IΔN
-Messung) aus, sofern N und PE ver-
L-N
automatisch
