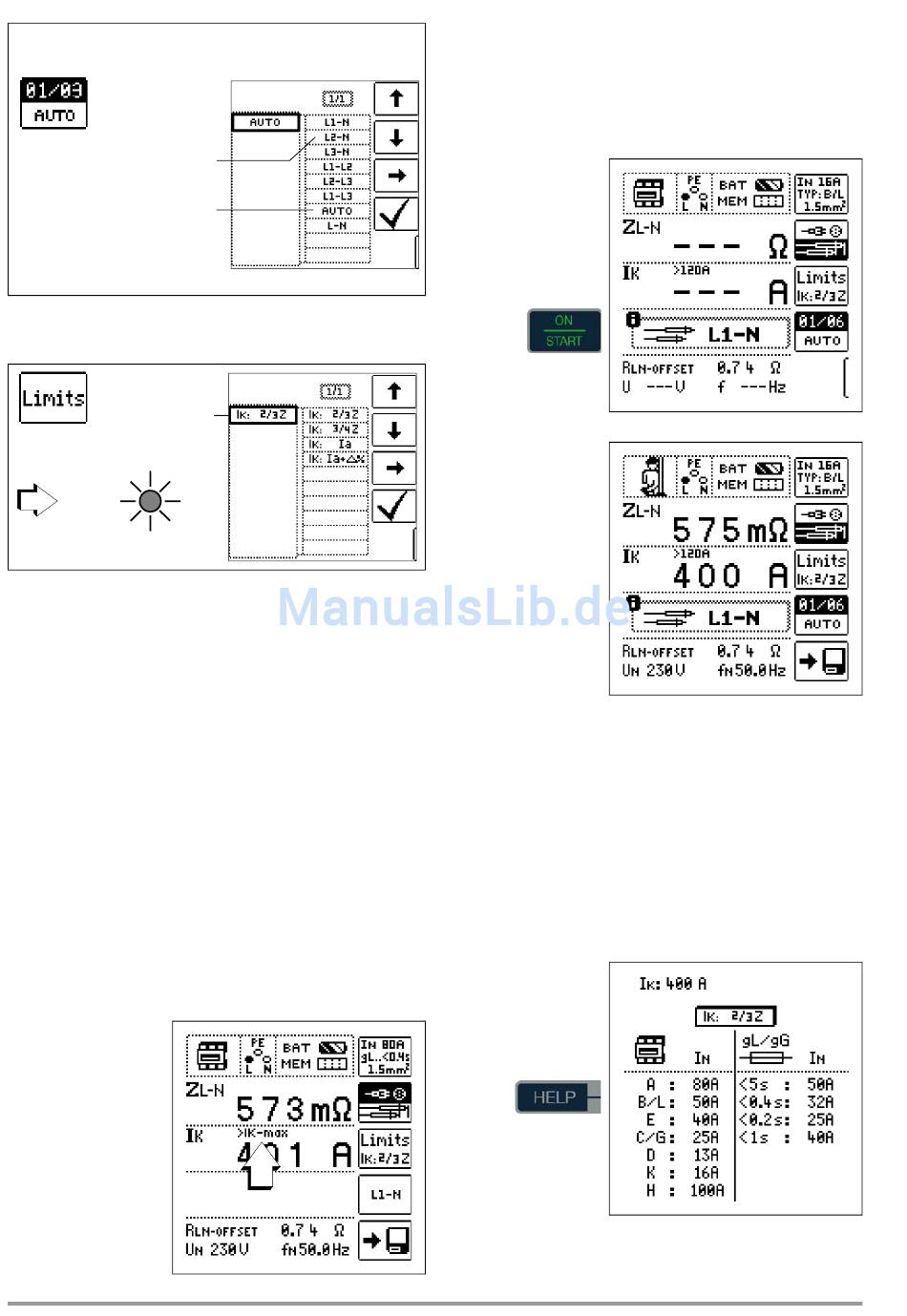

Wahl der Polung
Halbautomatische Messung
Parameter AUTO siehe auch Kap. 5.8
L-PE-Bezüge sind hier nicht möglich.
Der neutrale L-N-Bezug nach dem
AUTO-Eintrag wird beim Auto-
Durchlauf nicht mit angeboten!
Einstellungen zur Kurzschlussstrom-Berechnung – Parameter I
I
K
Limit / Grenzwert:
I
< Limit / Grenzwert
K
LIMIT
Der Kurzschlussstrom I
dient zur Kontrolle der Abschaltung einer
K
Überstrom-Schutzeinrichtung. Damit eine Überstrom-Schutzein-
richtung rechtzeitig auslöst, muss der Kurzschlussstrom I
als der Auslösestrom Ia sein (siehe Tabelle 6 Kap. 19.1). Die über
die Taste „Limits" wählbaren Varianten bedeuten:
I
: Ia
zur Berechnung des I
K
von Z
ohne jegliche Korrekturen übernommen
L-PE
I
: Ia+Δ% zur Berechnung des I
K
von Z
um die Betriebsmessunsicherheit des Prüf-
L-PE
geräts korrigiert
I
: 2/3 Z zur Berechnung des I
K
von Z
um alle möglichen Abweichungen korrigiert
L-PE
(in der VDE 0100-600 werden diese detailliert als
≤ 2/3 x U
Z
/Ia definiert)
s(m)
0
≤ 3/4 x U
I
: 3/4 Z Z
/Ia
K
s(m)
0
I
Im Prüfgerät errechneter Kurzschlussstrom (bei Nennspannung)
K
Z Fehlerschleifenimpedanz
Ia Auslösestrom
(siehe Datenblätter der Leitungsschutzschalter/Sicherungen)
Δ% Eigenabweichung des Prüfgeräts
Sonderfall I
> I
k
kmax
Liegt der Wert des
Kurzschlussstroms
außerhalb der im
PROFITEST INTRO
definierten Messwerte,
wird dies durch
„>IK-max" angezeigt.
Für diesen Fall ist eine
manuelle Bewertung
des Messergebnisses
erforderlich.
28
größer
K
wird der angezeigte Messwert
K
wird der angezeigte Messwert
K
wird der angezeigte Messwert
K
Kompensation der Messleitungen
Bei jeder Netzimpedanzmessung muss der Widerstand des
jeweils angeschlossenen Messkabels bzw. des länderspezifi-
schen Messadapters kompensiert werden, d. h. als Offset vom
Messergebnis subtrahiert werden. Zur Ermittlung der Offsetwerte
R
-
und R
-
LPE
OFFSET
NPE
OFFSET
„OFFSET RL-PE / RN-PE / RL-N" auf Seite 12 beschrieben.
Messung starten
K
Anzeige von U
(U
L-N
N
Liegt die gemessene Spannung im Bereich von ±10% um die
jeweilige Netznennspannung von 120 V, 230 V oder 400 V, so
wird jeweils die entsprechende Netznennspannung angezeigt. Bei
Messwerten außerhalb der ±10%-Toleranzgrenze wird jeweils der
tatsächliche Messwert angezeigt.
Sicherungstabelle aufrufen
Nach Durchführen der Messung werden die zulässigen Siche-
rungstypen auf Anforderung durch die Taste HELP angezeigt.
Die Tabelle zeigt den maximal zulässigen Nennstrom in Abhängig-
keit von Sicherungstyp und Abschaltbedingungen.
Legende: Ia Abschaltstrom, I
tA Auslösezeit
gehen Sie hierzu vor wie im Kapitel 4.5 bei
/ f
)
N
Kurzschlussstrom, I
K
GMC-I Messtechnik GmbH
