Bedienungsanleitung
VORSICHT: Stromschlaggefahr. Hochspannungskreislauf, sowohl AC (Wechselstromkreisläufe) als
auch DC (Gleichstromkreisläufe) sind hochgefährlich und sollten mit größter Vorsicht gemessen
werden.
1.
Stellen Sie die Eingangsschalter des Geräts IMMER auf OFF, wenn das Messgerät nicht in
Benutzung ist.
2.
Falls während der Messung "OL" auf dem Bildschirm erscheint, dann übersteigt der Wert den
Messbereich, den Sie ausgewählt haben. Wechseln Sie in diesem Fall zu einem höheren
Bereich.

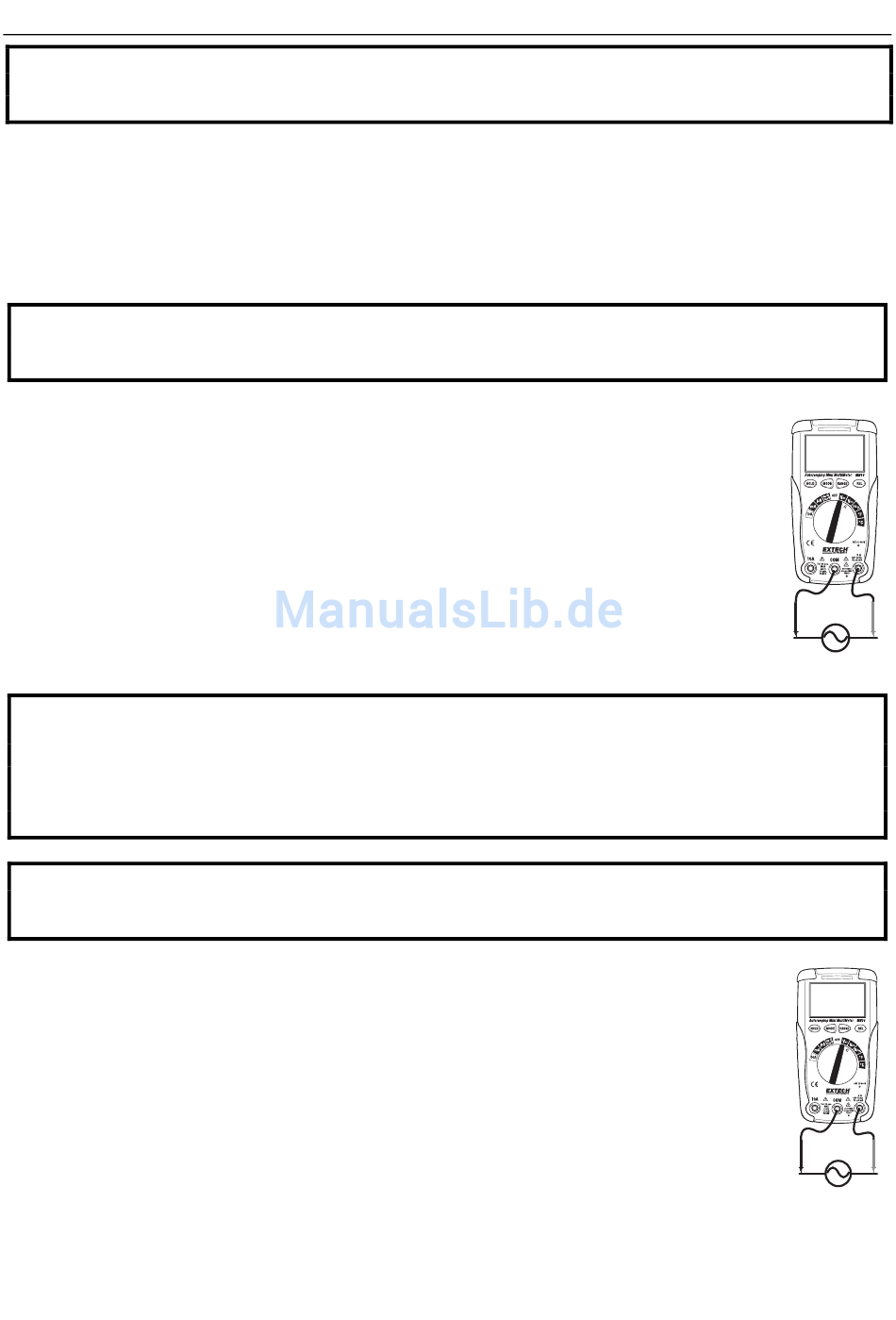

GLEICHSPANNUNGSMESSUNGEN
VORSICHT: Messen Sie keine Spannungen, während ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Große Spannungsspitzen können auftreten, die das Messgerät beschädigen
können.
1.
Setzen Sie den Funktionsschalter auf VDC.
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse. Stecken Sie den roten Bananenstecker des Messfühlers in die
positive V-Buchse.
3.
Verbinden Sie die schwarze Spitze des Messfühlers mit dem negativen
Anschluss des Kreislaufs.
Verbinden Sie die rote Spitze des Messfühlers mit dem positiven Anschluss des
Kreislaufs.
4.
Lesen Sie den Spannungswert auf dem Bildschirm ab.
WECHSELSPANNUNGSMESSUNGEN
WARNUNG: Stromschlaggefahr. Die Messspitzen sind eventuell nicht lang genug, um die
stromführenden Teile innerhalb des 240V-Ausgangs des Geräts zu berühren, da sich die
Kontaktstellen tief innerhalb der Ausgänge befinden. Dies kann zu einer 0 Volt-Messung führen,
obwohl der Ausgang eigentlich Spannung führt. Bevor Sie davon ausgehen, dass keine Spannung
vorhanden ist, stellen Sie also sicher, dass die Messspitzen die Metallkontakte innerhalb des
Ausgangs berühren,
VORSICHT: Messen Sie keine Spannungen, während ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Große Spannungsspitzen können auftreten, die das Messgerät beschädigen
können.
1.
Setzen Sie den Funktionsschalter auf V
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse. Stecken Sie den roten Bananenstecker des Messfühlers in die
positive V-Buchse.
3.
Verbinden Sie die schwarze Spitze des Messfühlers mit dem neutralen Anschluss
des Kreislaufs.
Verbinden Sie die rote Spitze des Messfühlers mit dem „heißen" Anschluss des
Kreislaufs.
4.
Lesen Sie die Spannung auf dem Bildschirm ab.
.
AC
4
MN16-de-DE_V1.5 4/15
