Funktion
V DC oder V AC
mA AC/DC
A AC/DC
Frequenz, Widerstand, Kapazität, ,
Diodenprüfung, Durchgangsprüfung,
Temperatur

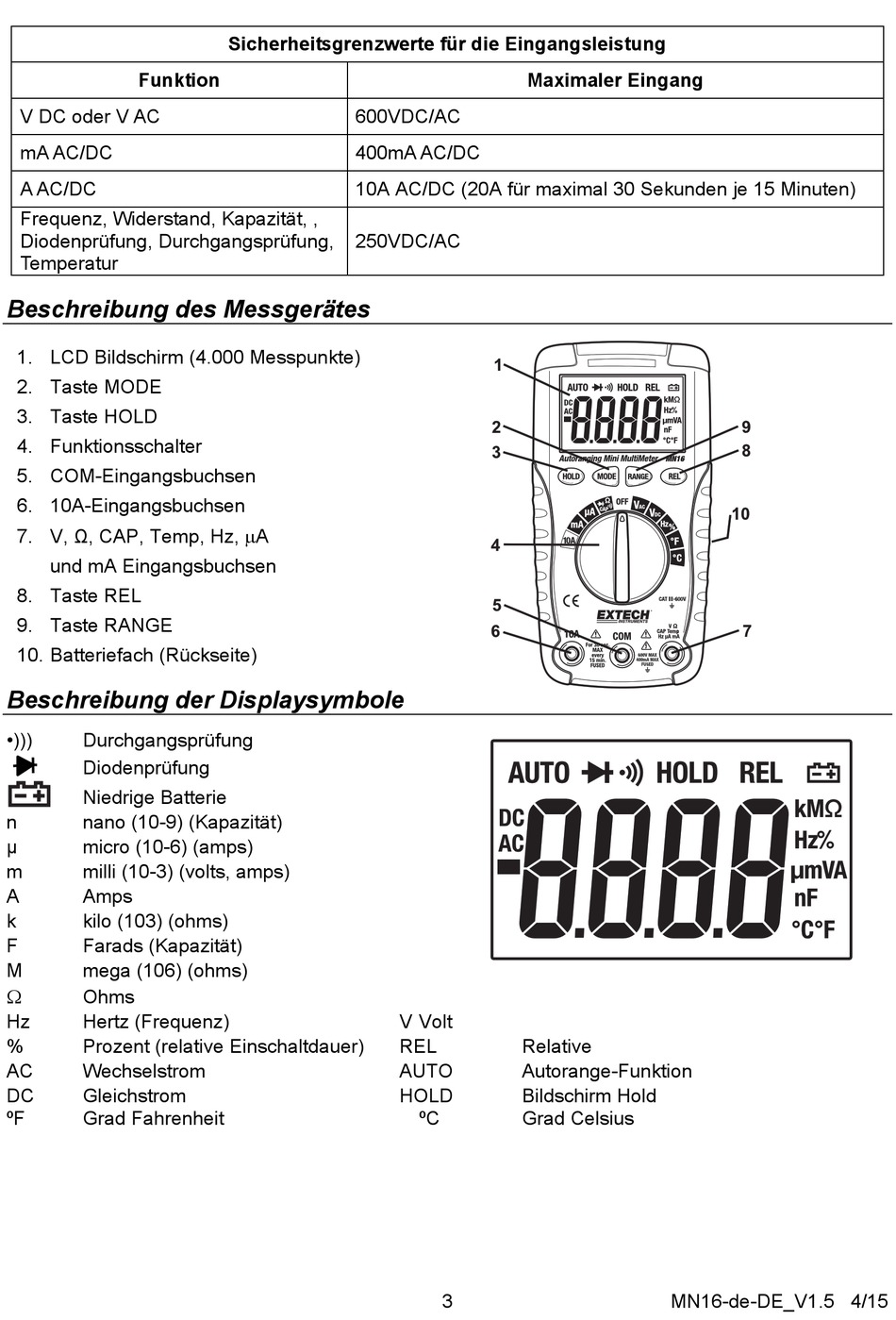

Beschreibung des Messgerätes
1. LCD Bildschirm (4.000 Messpunkte)
2. Taste MODE
3. Taste HOLD
4. Funktionsschalter
5. COM-Eingangsbuchsen
6. 10A-Eingangsbuchsen
7. V, Ω, CAP, Temp, Hz, A
und mA Eingangsbuchsen
8. Taste REL
9. Taste RANGE
10. Batteriefach (Rückseite)
Beschreibung der Displaysymbole
•)))
Durchgangsprüfung
Diodenprüfung
Niedrige Batterie
n
nano (10-9) (Kapazität)
µ
micro (10-6) (amps)
m
milli (10-3) (volts, amps)
A
Amps
k
kilo (103) (ohms)
F
Farads (Kapazität)
M
mega (106) (ohms)
Ohms
Hz
Hertz (Frequenz)
%
Prozent (relative Einschaltdauer)
AC
Wechselstrom
DC
Gleichstrom
ºF
Grad Fahrenheit
Sicherheitsgrenzwerte für die Eingangsleistung
600VDC/AC
400mA AC/DC
10A AC/DC (20A für maximal 30 Sekunden je 15 Minuten)
250VDC/AC
Maximaler Eingang
V Volt
REL
Relative
AUTO
Autorange-Funktion
HOLD
Bildschirm Hold
ºC
Grad Celsius
3
MN16-de-DE_V1.5 4/15
