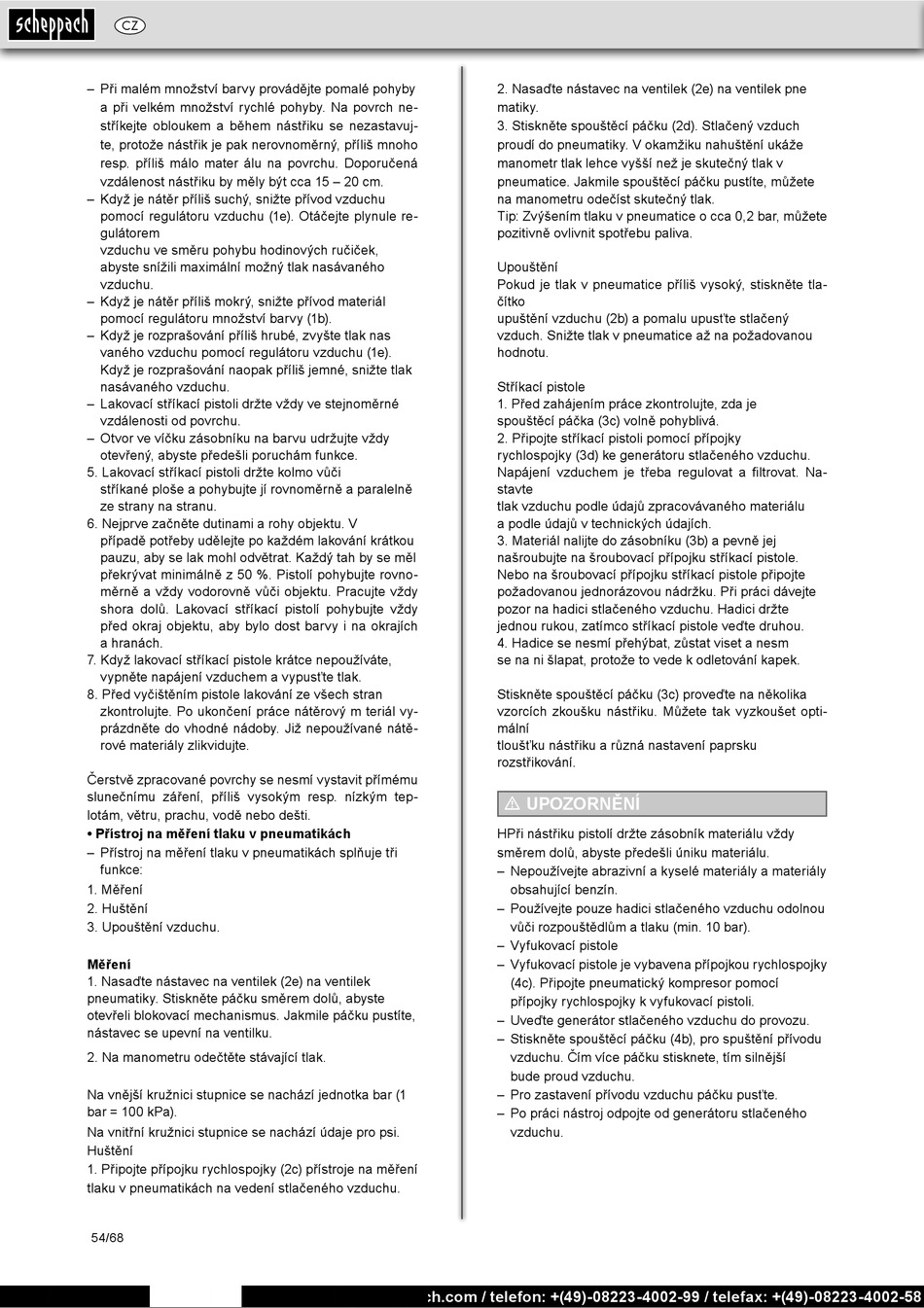

Scheppach 3906101704 Originalbetriebsanleitung Seite 54

CZ
– Při malém množství barvy provádějte pomalé pohyby
a při velkém množství rychlé pohyby. Na povrch ne­
stříkejte obloukem a během nástřiku se nezastavuj­
te, protože nástřik je pak nerovnoměrný, příliš mnoho
resp. příliš málo mater álu na povrchu. Doporučená
vzdálenost nástřiku by měly být cca 15 – 20 cm.
– Když je nátěr příliš suchý, snižte přívod vzduchu
pomocí regulátoru vzduchu (1e). Otáčejte plynule re­
gulátorem
vzduchu ve směru pohybu hodinových ručiček,
abyste snížili maximální možný tlak nasávaného
vzduchu.
– Když je nátěr příliš mokrý, snižte přívod materiál
pomocí regulátoru množství barvy (1b).
– Když je rozprašování příliš hrubé, zvyšte tlak nas
vaného vzduchu pomocí regulátoru vzduchu (1e).
Když je rozprašování naopak příliš jemné, snižte tlak
nasávaného vzduchu.
– Lakovací stříkací pistoli držte vždy ve stejnoměrné
vzdálenosti od povrchu.
– Otvor ve víčku zásobníku na barvu udržujte vždy
otevřený, abyste předešli poruchám funkce.
5. Lakovací stříkací pistoli držte kolmo vůči
stříkané ploše a pohybujte jí rovnoměrně a paralelně
ze strany na stranu.
6. Nejprve začněte dutinami a rohy objektu. V
případě potřeby udělejte po každém lakování krátkou
pauzu, aby se lak mohl odvětrat. Každý tah by se měl
překrývat minimálně z 50 %. Pistolí pohybujte rovno­
měrně a vždy vodorovně vůči objektu. Pracujte vždy
shora dolů. Lakovací stříkací pistolí pohybujte vždy
před okraj objektu, aby bylo dost barvy i na okrajích
a hranách.
7. Když lakovací stříkací pistole krátce nepoužíváte,
vypněte napájení vzduchem a vypusťte tlak.
8. Před vyčištěním pistole lakování ze všech stran
zkontrolujte. Po ukončení práce nátěrový m teriál vy­
prázdněte do vhodné nádoby. Již nepoužívané nátě­
rové materiály zlikvidujte.
Čerstvě zpracované povrchy se nesmí vystavit přímému
slunečnímu záření, příliš vysokým resp. nízkým tep­
lotám, větru, prachu, vodě nebo dešti.
• Přístroj na měření tlaku v pneumatikách
– Přístroj na měření tlaku v pneumatikách splňuje tři
funkce:
1. Měření
2. Huštění
3. Upouštění vzduchu.
Měření
1. Nasaďte nástavec na ventilek (2e) na ventilek
pneumatiky. Stiskněte páčku směrem dolů, abyste
otevřeli blokovací mechanismus. Jakmile páčku pustíte,
nástavec se upevní na ventilku.
2. Na manometru odečtěte stávající tlak.
Na vnější kružnici stupnice se nachází jednotka bar (1
bar = 100 kPa).
Na vnitřní kružnici stupnice se nachází údaje pro psi.
Huštění
1. Připojte přípojku rychlospojky (2c) přístroje na měření
tlaku v pneumatikách na vedení stlačeného vzduchu.
54/68
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002- 58
FR FR GB GB FR FR DE DE GB GB FR FR DE DE GB GB
2. Nasaďte nástavec na ventilek (2e) na ventilek pne
matiky.
3. Stiskněte spouštěcí páčku (2d). Stlačený vzduch
proudí do pneumatiky. V okamžiku nahuštění ukáže
manometr tlak lehce vyšší než je skutečný tlak v
pneumatice. Jakmile spouštěcí páčku pustíte, můžete
na manometru odečíst skutečný tlak.
Tip: Zvýšením tlaku v pneumatice o cca 0,2 bar, můžete
pozitivně ovlivnit spotřebu paliva.
Upouštění
Pokud je tlak v pneumatice příliš vysoký, stiskněte tla­
čítko
upuštění vzduchu (2b) a pomalu upusťte stlačený
vzduch. Snižte tlak v pneumatice až na požadovanou
hodnotu.
Stříkací pistole
1. Před zahájením práce zkontrolujte, zda je
spouštěcí páčka (3c) volně pohyblivá.
2. Připojte stříkací pistoli pomocí přípojky
rychlospojky (3d) ke generátoru stlačeného vzduchu.
Napájení vzduchem je třeba regulovat a filtrovat. Na­
stavte
tlak vzduchu podle údajů zpracovávaného materiálu
a podle údajů v technických údajích.
3. Materiál nalijte do zásobníku (3b) a pevně jej
našroubujte na šroubovací přípojku stříkací pistole.
Nebo na šroubovací přípojku stříkací pistole připojte
požadovanou jednorázovou nádržku. Při práci dávejte
pozor na hadici stlačeného vzduchu. Hadici držte
jednou rukou, zatímco stříkací pistole veďte druhou.
4. Hadice se nesmí přehýbat, zůstat viset a nesm
se na ni šlapat, protože to vede k odletování kapek.
Stiskněte spouštěcí páčku (3c) proveďte na několika
vzorcích zkoušku nástřiku. Můžete tak vyzkoušet opti­
mální
tloušťku nástřiku a různá nastavení paprsku
rozstřikování.
m UPOZORNĚNÍ
HPři nástřiku pistolí držte zásobník materiálu vždy
směrem dolů, abyste předešli úniku materiálu.
– Nepoužívejte abrazivní a kyselé materiály a materiály
obsahující benzín.
– Používejte pouze hadici stlačeného vzduchu odolnou
vůči rozpouštědlům a tlaku (min. 10 bar).
– Vyfukovací pistole
– Vyfukovací pistole je vybavena přípojkou rychlospojky
(4c). Připojte pneumatický kompresor pomocí
přípojky rychlospojky k vyfukovací pistoli.
– Uveďte generátor stlačeného vzduchu do provozu.
– Stiskněte spouštěcí páčku (4b), pro spuštění přívodu
vzduchu. Čím více páčku stisknete, tím silnější
bude proud vzduchu.
– Pro zastavení přívodu vzduchu páčku pusťte.
– Po práci nástroj odpojte od generátoru stlačeného
vzduchu.
FR FR DE DE GB GB FR FR DE DE GB GB FR FR
