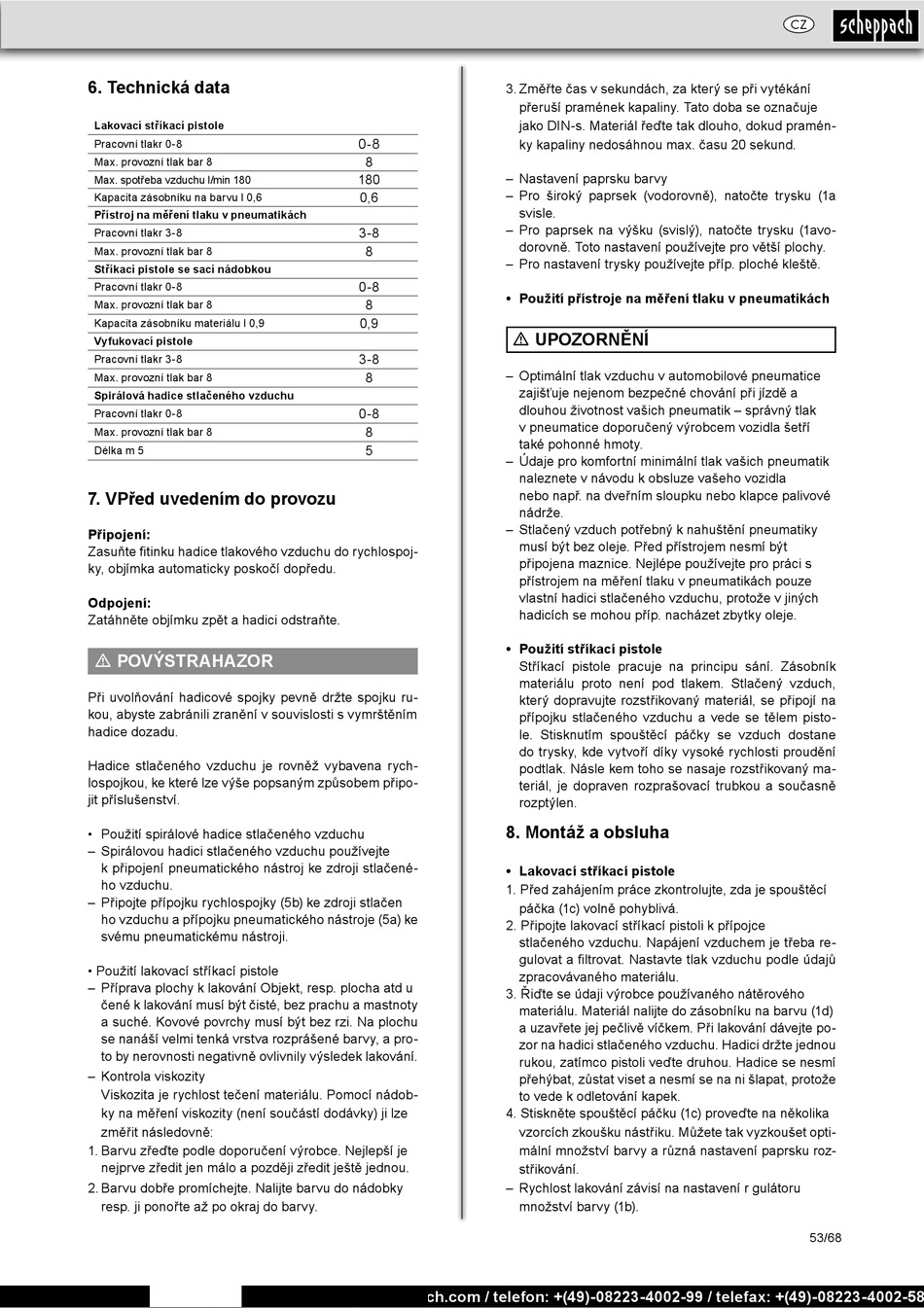

6. Technická data
Lakovací stříkací pistole
Pracovní tlakr 0-8
Max. provozní tlak bar 8
Max. spotřeba vzduchu l/min 180
Kapacita zásobníku na barvu l 0,6
Přístroj na měření tlaku v pneumatikách
Pracovní tlakr 3-8
Max. provozní tlak bar 8
Stříkací pistole se sací nádobkou
Pracovní tlakr 0-8
Max. provozní tlak bar 8
Kapacita zásobníku materiálu l 0,9
Vyfukovací pistole
Pracovní tlakr 3-8
Max. provozní tlak bar 8
Spirálová hadice stlačeného vzduchu
Pracovní tlakr 0-8
Max. provozní tlak bar 8
Délka m 5
7. VPřed uvedením do provozu
Připojení:
Zasuňte fitinku hadice tlakového vzduchu do rychlospoj­
ky, objímka automaticky poskočí dopředu.
Odpojení:
Zatáhněte objímku zpět a hadici odstraňte.
m POVÝSTRAHAZOR
Při uvolňování hadicové spojky pevně držte spojku ru­
kou, abyste zabránili zranění v souvislosti s vymrštěním
hadice dozadu.
Hadice stlačeného vzduchu je rovněž vybavena rych­
lospojkou, ke které lze výše popsaným způsobem připo­
jit příslušenství.
• Použití spirálové hadice stlačeného vzduchu
– Spirálovou hadici stlačeného vzduchu používejte
k připojení pneumatického nástroj ke zdroji stlačené­
ho vzduchu.
– Připojte přípojku rychlospojky (5b) ke zdroji stlačen
ho vzduchu a přípojku pneumatického nástroje (5a) ke
svému pneumatickému nástroji.
• Použití lakovací stříkací pistole
– Příprava plochy k lakování Objekt, resp. plocha atd u
čené k lakování musí být čisté, bez prachu a mastnoty
a suché. Kovové povrchy musí být bez rzi. Na plochu
se nanáší velmi tenká vrstva rozprášené barvy, a pro­
to by nerovnosti negativně ovlivnily výsledek lakování.
– Kontrola viskozity
Viskozita je rychlost tečení materiálu. Pomocí nádob­
ky na měření viskozity (není součástí dodávky) ji lze
změřit následovně:
1. Barvu zřeďte podle doporučení výrobce. Nejlepší je
nejprve zředit jen málo a později zředit ještě jednou.
2. Barvu dobře promíchejte. Nalijte barvu do nádobky
resp. ji ponořte až po okraj do barvy.
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002- 58 internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002- 58
DE DE GB GB FR FR DE DE GB GB FR FR DE DE GB GB
3. Změřte čas v sekundách, za který se při vytékání
přeruší pramének kapaliny. Tato doba se označuje
jako DIN-s. Materiál řeďte tak dlouho, dokud pramén­
0­8
ky kapaliny nedosáhnou max. času 20 sekund.
8
– Nastavení paprsku barvy
180
– Pro široký paprsek (vodorovně), natočte trysku (1a
0,6
svisle.
– Pro paprsek na výšku (svislý), natočte trysku (1avo­
3­8
dorovně. Toto nastavení používejte pro větší plochy.
8
– Pro nastavení trysky používejte příp. ploché kleště.
0­8
• Použití přístroje na měření tlaku v pneumatikách
8
0,9
m UPOZORNĚNÍ
3­8
– Optimální tlak vzduchu v automobilové pneumatice
8
zajišťuje nejenom bezpečné chování při jízdě a
dlouhou životnost vašich pneumatik – správný tlak
0­8
v pneumatice doporučený výrobcem vozidla šetří
8
také pohonné hmoty.
5
– Údaje pro komfortní minimální tlak vašich pneumatik
naleznete v návodu k obsluze vašeho vozidla
nebo např. na dveřním sloupku nebo klapce palivové
nádrže.
– Stlačený vzduch potřebný k nahuštění pneumatiky
musí být bez oleje. Před přístrojem nesmí být
připojena maznice. Nejlépe používejte pro práci s
přístrojem na měření tlaku v pneumatikách pouze
vlastní hadici stlačeného vzduchu, protože v jiných
hadicích se mohou příp. nacházet zbytky oleje.
• Použití stříkací pistole
Stříkací pistole pracuje na principu sání. Zásobník
materiálu proto není pod tlakem. Stlačený vzduch,
který dopravujte rozstřikovaný materiál, se připojí na
přípojku stlačeného vzduchu a vede se tělem pisto­
le. Stisknutím spouštěcí páčky se vzduch dostane
do trysky, kde vytvoří díky vysoké rychlosti proudění
podtlak. Násle kem toho se nasaje rozstřikovaný ma­
teriál, je dopraven rozprašovací trubkou a současně
rozptýlen.
8. Montáž a obsluha
• Lakovací stříkací pistole
1. Před zahájením práce zkontrolujte, zda je spouštěcí
páčka (1c) volně pohyblivá.
2. Připojte lakovací stříkací pistoli k přípojce
stlačeného vzduchu. Napájení vzduchem je třeba re­
gulovat a filtrovat. Nastavte tlak vzduchu podle údajů
zpracovávaného materiálu.
3. Řiďte se údaji výrobce používaného nátěrového
materiálu. Materiál nalijte do zásobníku na barvu (1d)
a uzavřete jej pečlivě víčkem. Při lakování dávejte po­
zor na hadici stlačeného vzduchu. Hadici držte jednou
rukou, zatímco pistoli veďte druhou. Hadice se nesmí
přehýbat, zůstat viset a nesmí se na ni šlapat, protože
to vede k odletování kapek.
4. Stiskněte spouštěcí páčku (1c) proveďte na několika
vzorcích zkoušku nástřiku. Můžete tak vyzkoušet opti­
mální množství barvy a různá nastavení paprsku roz­
střikování.
– Rychlost lakování závisí na nastavení r gulátoru
množství barvy (1b).
