6.5 Applikationshinweis

Der Fehlerzustand des Messgerätes ist analog zur Leitungsbruchüberwachung.
In einem Fehlerzustand nimmt das Messgerät den sicheren Zustand ein, d.h. die Schaltausgänge
werden inaktiv. Für die nachgeschaltete Signalauswertung entspricht dies einer Leitungsunterbre-
chung.

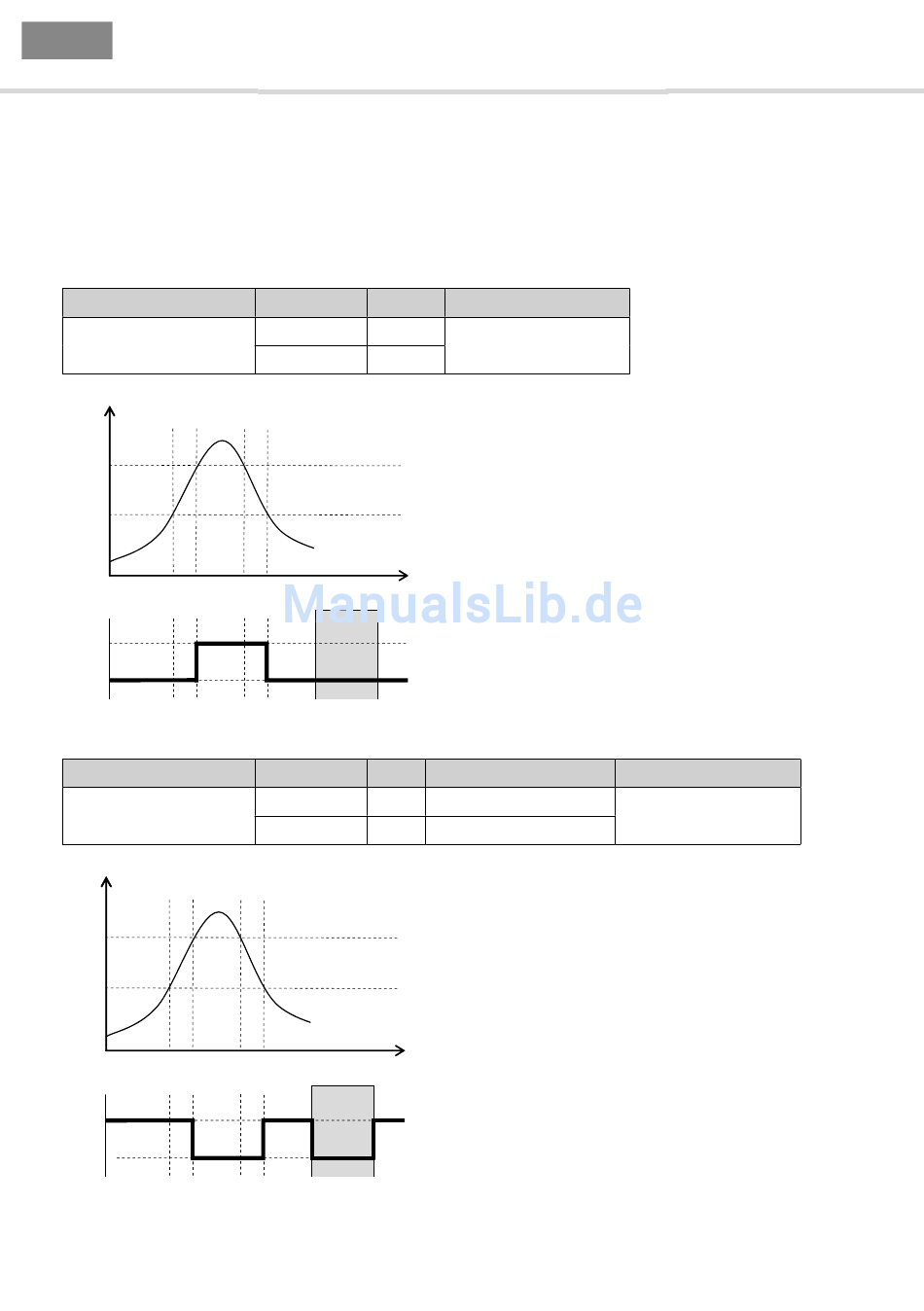

Trockenlaufschutz / Leermeldung
Schaltausgang
Schließer / HNO
Füllstand
SP
RP
aktiv
inaktiv
Überfüllsicherung / Vollmeldung
Schaltausgang
Öffner / HNC
Füllstand
SP
RP
aktiv
inaktiv
1)
Nur Pulldown.
14 8014638/ZQ14/2017-08-25 © SICK AG • Füllstandsensoren • Deutschland • Alle Rechte vorbehalten
6 Bedienung
PNP
aktiv Uv
inaktiv 0 V
1)
t
Fehlersignal
PNP
aktiv Uv
inaktiv 0 V
1)
t
Fehlersignal
Zustand bei Fehler
inaktiv
Push Pull Q2-WHG
Uv
0 V
Zustand bei Fehler
inaktiv
LFP
