SICK LFP Inox Betriebsanleitung Seite 5

LFP

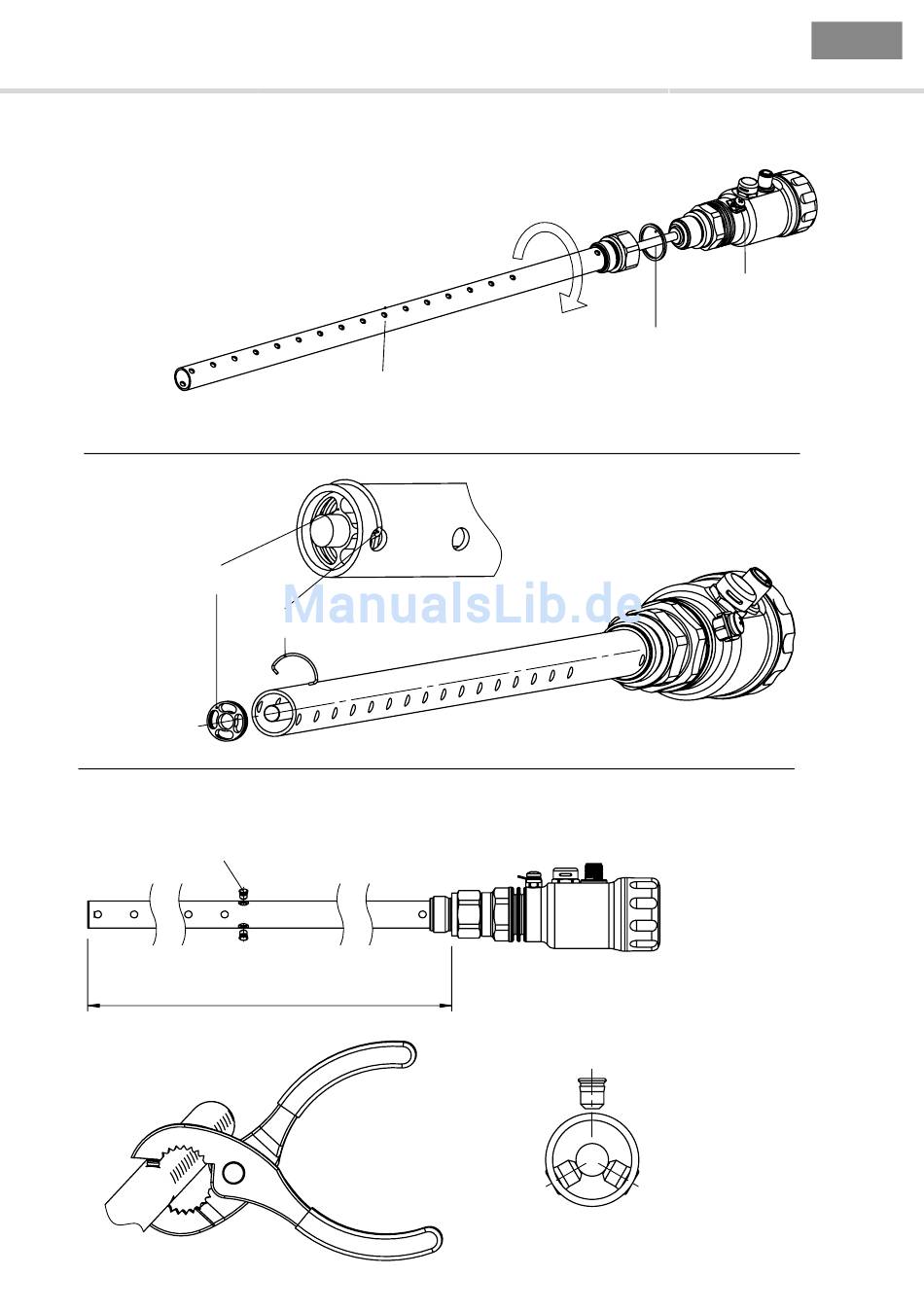

Montage Koaxialrohr
1. Koaxialrohr aufschrauben
2. Zentrierung der Sonde
Abstandshalter
Spacer
3. Zusätzliche Zentrierung mit Abstandsstifte
Für Sondenlänge > 1200 mm Abstandsstifte verwenden.
Abstandsstifte (3x)
>1200 mm
.
8014638/ZQ14/2017-08-25 © SICK AG • Füllstandsensoren • Deutschland • Alle Rechte vorbehalten
4 Inbetriebnahme
Koaxialrohr
Halteklammer
Holding clip
Bitte den Haltering bis zum Abstandshalter hineinschieben.
Für die Montage
der Abstandsstifte
Werkzeug/Zange
verwenden.
Dichtung
Die Gewindeverbindung ist mit Schrauben-
sicherungslack zu sichern.
Der letzte, der drei Abstandsstifte,
in dieser Position montieren.
Betriebsanleitung
LFP Füllstanssensor mit G 3/4
