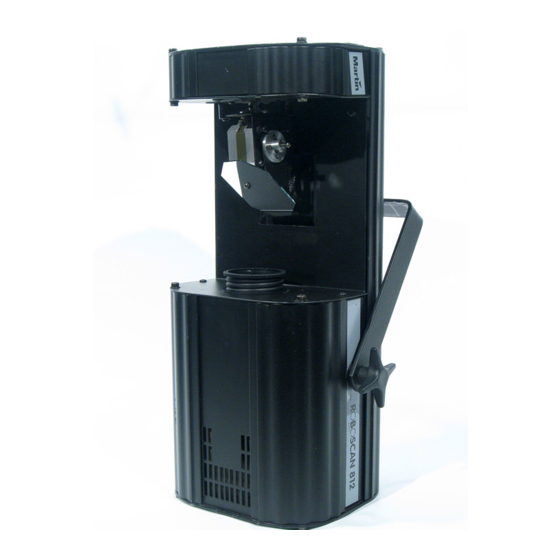

- Seite 1 RoboScan 812 Bedienungshandbuch © 1999 Martin Professional GmbH technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Betrieb über einen Controller Anschluß der Datenleitung ................10 Einstellung der Adressen .................. 11 Fokussierung ....................12 Abschnitt 5 Fernsteuerbare Funktionen Lampe ......................13 Pan / Tilt ......................13 Farbrad ......................13 Goborad ......................13 Stand-Alone Sequenz ..................13 RoboScan 812 - Bedienungshandbuch... -
Seite 3: Wartung
Justierung der Lampe ..................15 Auswahl des DMX- Modus ................16 Einstellung der Netzspannung und Frequenz ........... 16 Ersetzen der Sicherungen ................17 Anhang A DMX-512 Protokoll ......................... 18 Anhang B Dipschaltertabelle ........................Anhang C Technische Daten ......................... 22 RoboScan 812 - Bedienungshandbuch... - Seite 4 Abmessungen in mm RoboScan 812 - Bedienungshandbuch...
-
Seite 5: Einführung
RoboScan 812 über viele Jahre fehlerfrei und zuverlässig arbeiten. Bitte lesen Sie alle Erläuterungen in diesem Handbuch sorgfältig durch, bevor Sie mit der Inbetriebnahme des RoboScan 812 beginnen. Beachten Sie zu Ihrer Sicherheit immer die im Folgenden beschriebenen Punkte sowie die Warnhinweise in diesem Handbuch oder auf dem Gerät. -
Seite 6: Eigenschaften
• 83° Kippbereich • Variable Geschwindigkeit bei allen Effekten • Farbteilungseffekte • Variable Strobeeffekte bis 7 Hz • Ferngesteuerte Lampenzündung bzw. -abschaltung (Martin Controller) • Beschichtete Präzisionsoptik • Justierbarer Fokus • Kompatibel mit Martin- und DMX-512 Controllern • Vorprogrammierte Stand-Alone Sequenzen •... -
Seite 7: Installation
• 5 Meter XLR - XLR Kabel • Netzkabel • Bedienungshandbuch Der RoboScan 812 wird ab Werk bereits vollständig justiert, daher sind nur einige grundlegende Schritte zur Installation erforderlich. Prüfen der Netzspannungs- und Frequenzeinstellungen Vergewissern Sie sich, daß die Netzspannungs- und Frequenzeinstellungen mit Ihrer lokalen Stromversorgung übereinstimmen. -
Seite 8: Entfernen Der Transportsicherung
2. Vergewissern Sie sich, daß die werkseitigen Einstellungen für Spannung und Frequenz mit Ihrer lokalen Netzspannung übereinstimmen. Wenn dies nicht der Fall ist, schließen Sie den RoboScan 812 neu an, wie auf Seite 16 erläutert wird. Die werkseitige Einstellung ist auf die Serienschild an der Vorderseite des Gerätes aufgedruckt. -
Seite 9: Stand-Alone Betrieb
Mikrofon oder automatisch mit festgelegter Geschwindigkeit getriggert. 2. Schalten Sie den RoboScan 812 ein, um die Sequenz zu aktivieren. Stand-Alone Sequenzen Anmerkung: Einige der Sequenzeinstellungen in der folgenden Tabelle sind nur für Servicezwecke bestimmt und sollten nicht für Shows verwendet werden. -
Seite 10: Betrieb Über Einen Controller
RoboScan 812. Wenn Sie einen Martin- Controller einsetzen, verwenden Sie das mitgelieferte XLR-XLR / XLR-DSUB Kabel. Setzen Sie anderenfalls ein Kabel ein, das zu Ihrem DMX- Controller und zum RoboScan 812 paßt. Dies ist normalerweise ein Kabel mit einem 5-poligen und einem 3-poligen XLR- Stecker. -
Seite 11: Einstellung Der Adressen
Falls mehrere RoboScans auf die gleiche Adresse gesetzt sind, erhalten sie die gleichen Steuerbefehle und reagieren identisch. Martin Controller: der RoboScan 812 benötigt nur einen Kanal, wenn er über einen Martin- RS-485 Controller angesteuert wird. Die Adresse kann auf jeden Kanal zwischen 1 und 32 gesetzt werden. -
Seite 12: Beispiele
Pin 10 sollte bei der Selektierung von Adressen immer ausgeschaltet sein. Beispiele Fokussierung Der Fokus kann über den Ring am Objektiv (7) manuell von 1 Meter bis unendlich justiert werden. Wenn Sie die Linse hineinschrauben, vergrößert sich die Brennweite und umgekehrt. RoboScan 812 - Bedienungshandbuch... -
Seite 13: Fernsteuerbare Funktionen
DMX- Trackingmodus) oder über einen separaten Kanal (DMX- Vektormodus) gesteuert werden. Farbrad Der RoboScan 812 bietet 13 Positionen auf dem Farbrad – 11 satte dichroitische Farben, offen (weiß) und Blackout. Das Farbrad kann direkt auf eine Farbe gesetzt oder für Farbteilungseffekte zwischen zwei angrenzenden Farben positioniert werden. -
Seite 14: Austausch Der Lampe
Wartung korrekt auszuführen, sollten Sie sich an einen qualifizierten Techniker wenden Trennen Sie die Einheit vom Netz, bevor Sie eine Abdeckung entfernen Der RoboScan 812 kann mit folgenden drei Lampentypen betrieben werden: Martin 150W Osram HTI 150 GE CSS 150 Metal Halide Martin Art.Nr. -
Seite 15: Justierung Der Lampe
Abschalten der Lampe ca. 5 Minuten warten, bis sie erneut gezündet werden kann. 1. Stellen Sie den RoboScan 812 so auf, daß Dipschalter und Justierschrauben auf der Rückseite erreichbar sind. 2. Mit Controller: Warten Sie ca. 5 Minuten, bis die Lampe ihre maximale Helligkeit erreicht hat. -
Seite 16: Auswahl Des Dmx- Modus
Auswahl des DMX- Modus Im Inneren des RoboScan 812 befindet sich ein Jumper für die Selektierung der DMX- Modi. Die Standardeinstellung ist der Trackingmodus. Die Einstellung der Modi wird im Folgenden erläutert. WARNUNG ! Trennen Sie das Gerät vom Netz, bevor Sie die fortfahren 1. -
Seite 17: Ersetzen Der Sicherungen
3. Setzen Sie eine neue Sicherung mit identischer Belastbarkeit ein. Die Werte der Sicherung sind auf dem Serienschild an der Rückseite aufgedruckt. 4. Schließen Sie den Sicherungshalter und verbinden Sie das Netzkabel wieder mit der Stromversorgung. RoboScan 812 - Bedienungshandbuch... -
Seite 18: Dmx-512 Protokoll
Anhang A DMX-512 PROTOKOLL Der RoboScan 812 unterstützt den Tracking- und Vektormodus. Im Tracking- modus wird die Bewegungsgeschwindigkeit über die Fadingzeiten des Controllers gesteuert. Im Vektor- Modus wird die Bewegungsgeschwindigkeit auf einem separaten DMX- Kanal programmiert. Um im Vektormodus weiche Bewegungen zu erzielen, muß... - Seite 19 79-80 Gobo 6 205-209 81-82 Gobo 5 210-214 83-84 Gobo 4 215-219 85-86 Gobo 3 220-224 87-88 Gobo 2 225-229 89-90 Gobo 1 230-234 91-92 Offen 235-239 93-94 Geschlossen 240-255 95-100 Maximal links Mittelstellung Maximal rechts RoboScan 812 - Bedienungshandbuch...
- Seite 20 DMX- Kanal Werte Prozent Effekt Tilt Maximal oben Mittelstellung Maximal unten Bewegungsgeschwindigkeit* Tracking 1-255 1-100 schnell → langsam Farb- / Gobogeschwindigkeit* Tracking schnell → langsam 1-255 1-100 * nur im Vektormodus verfügbar RoboScan 812 - Bedienungshandbuch...
- Seite 21 Spalte die Positionen der Dipschalter 6 bis 9 dargestellt. Pin 10 des Dipschalters sollte bei der Selektierung von Adressen immer ausgeschaltet sein. Beispiel: Um die Adresse auf Kanal 212 zu setzen, müssen Sie die Dipschalter- Pins 3, 5, 7 und 8 einschalten. RoboScan 812 - Bedienungshandbuch...
-
Seite 22: Technische Daten
Sicherung Abmessungen ..................5 x 20 mm Belastbarkeit ..................3,15 A (träge) Kompatible Lampen Martin Metal Halide 150 (Standard) ..........Art.Nr. 97010107 Osram HTI 150 ................Art.Nr. 97010108 GE CSS 150 ................Art.Nr. 97010104 Leistung ....................... 150 W Optische Daten Abstrahlwinkel (fokussiert) ................
