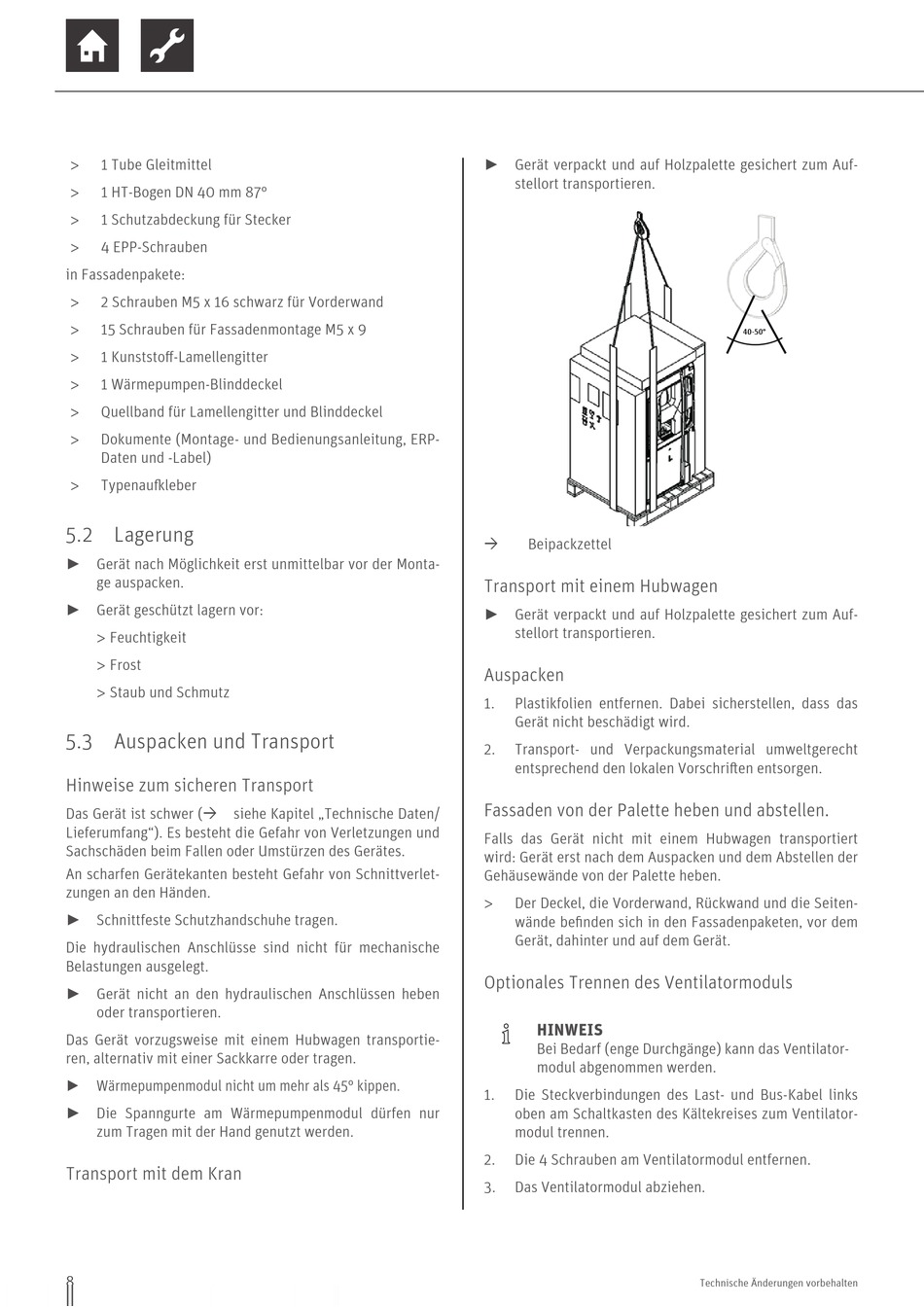

Lagerung; Auspacken Und Transport; Transport Mit Einem Hubwagen; Auspacken - Roth AuraModul FR 8 Bedienungsanleitung

> 1 Tube Gleitmittel
> 1 HT-Bogen DN 40 mm 87°
>
1 Schutzabdeckung für Stecker
>
4 EPP-Schrauben
in Fassadenpakete:
> 2 Schrauben M5 x 16 schwarz für Vorderwand
> 15 Schrauben für Fassadenmontage M5 x 9
>
1 Kunststoff-Lamellengitter
>
1 Wärmepumpen-Blinddeckel
> Quellband für Lamellengitter und Blinddeckel
> Dokumente (Montage- und Bedienungsanleitung, ERP-
Daten und -Label)
> Typenaufkleber

5.2 Lagerung

► Gerät nach Möglichkeit erst unmittelbar vor der Monta-
ge auspacken.
► Gerät geschützt lagern vor:
> Feuchtigkeit
> Frost
> Staub und Schmutz

5.3 Auspacken und Transport

Hinweise zum sicheren Transport
Das Gerät ist schwer ( siehe Kapitel „Technische Daten/
Lieferumfang"). Es besteht die Gefahr von Verletzungen und
Sachschäden beim Fallen oder Umstürzen des Gerätes.
An scharfen Gerätekanten besteht Gefahr von Schnittverlet-
zungen an den Händen.
► Schnittfeste Schutzhandschuhe tragen.
Die hydraulischen Anschlüsse sind nicht für mechanische
Belastungen ausgelegt.
► Gerät nicht an den hydraulischen Anschlüssen heben
oder transportieren.
Das Gerät vorzugsweise mit einem Hubwagen transportie-
ren, alternativ mit einer Sackkarre oder tragen.
►
Wärmepumpenmodul nicht um mehr als 45° kippen.
► Die Spanngurte am Wärmepumpenmodul dürfen nur
zum Tragen mit der Hand genutzt werden.
Transport mit dem Kran
8
► Gerät verpackt und auf Holzpalette gesichert zum Auf-
stellort transportieren.
 Beipackzettel

Transport mit einem Hubwagen

► Gerät verpackt und auf Holzpalette gesichert zum Auf-
stellort transportieren.

Auspacken

1. Plastikfolien entfernen. Dabei sicherstellen, dass das
Gerät nicht beschädigt wird.
2. Transport- und Verpackungsmaterial umweltgerecht
entsprechend den lokalen Vorschriften entsorgen.
Fassaden von der Palette heben und abstellen.
Falls das Gerät nicht mit einem Hubwagen transportiert
wird: Gerät erst nach dem Auspacken und dem Abstellen der
Gehäusewände von der Palette heben.
> Der Deckel, die Vorderwand, Rückwand und die Seiten-
wände befinden sich in den Fassadenpaketen, vor dem
Gerät, dahinter und auf dem Gerät.
Optionales Trennen des Ventilatormoduls
HINWEIS
Bei Bedarf (enge Durchgänge) kann das Ventilator-
modul abgenommen werden.
1. Die Steckverbindungen des Last- und Bus-Kabel links
oben am Schaltkasten des Kältekreises zum Ventilator-
modul trennen.
2. Die 4 Schrauben am Ventilatormodul entfernen.
3. Das Ventilatormodul abziehen.
40-50°
