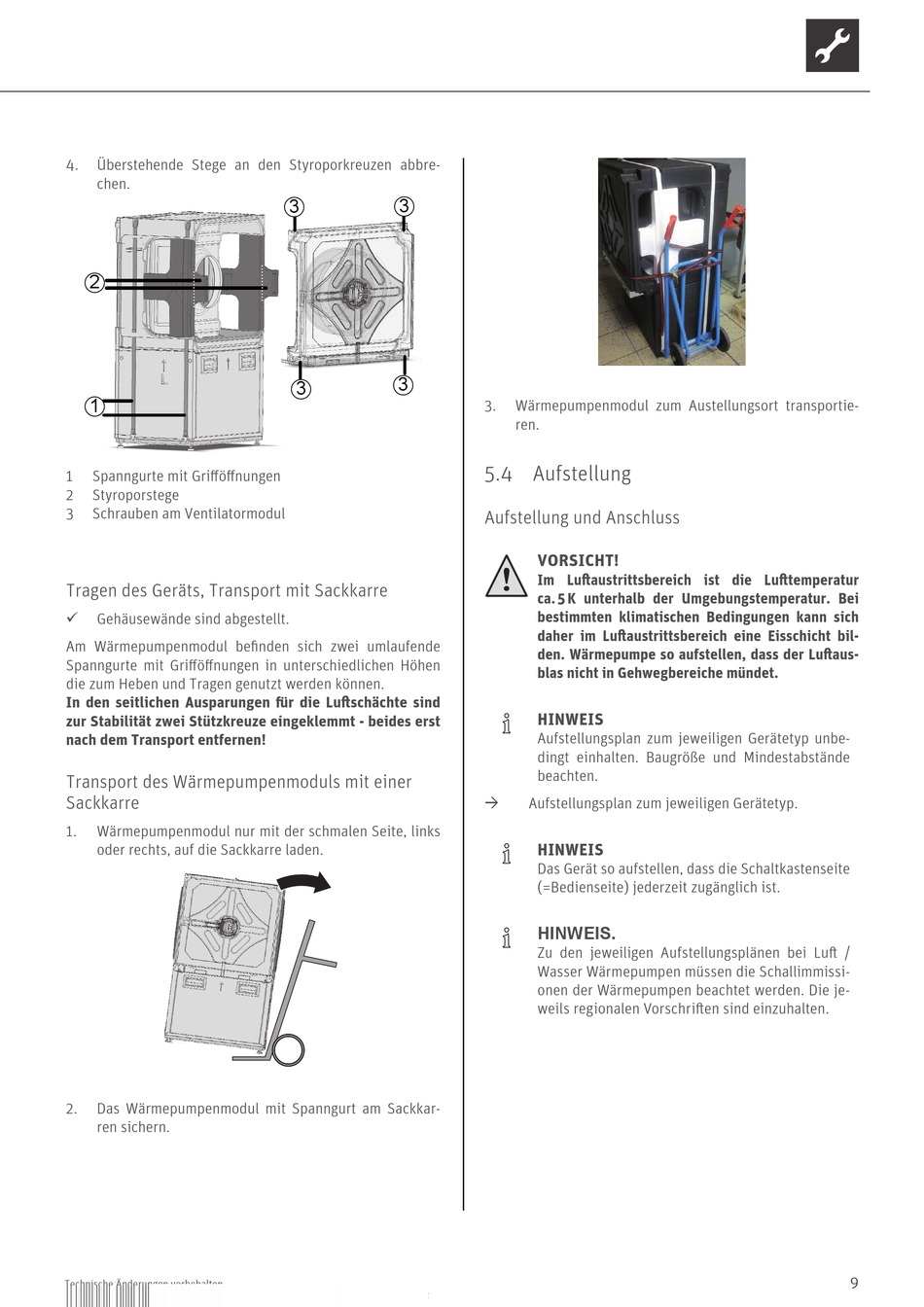

4. Überstehende Stege an den Styroporkreuzen abbre-
chen.
2
1
1 Spanngurte mit Grifföffnungen
2 Styroporstege
3 Schrauben am Ventilatormodul
Tragen des Geräts, Transport mit Sackkarre
 Gehäusewände sind abgestellt.
Am Wärmepumpenmodul befinden sich zwei umlaufende
Spanngurte mit Grifföffnungen in unterschiedlichen Höhen
die zum Heben und Tragen genutzt werden können.
In den seitlichen Ausparungen für die Luftschächte sind
zur Stabilität zwei Stützkreuze eingeklemmt - beides erst
nach dem Transport entfernen!
Transport des Wärmepumpenmoduls mit einer
Sackkarre
1. Wärmepumpenmodul nur mit der schmalen Seite, links
oder rechts, auf die Sackkarre laden.
2. Das Wärmepumpenmodul mit Spanngurt am Sackkar-
ren sichern.
Technische Änderungen vorbehalten
3
3
3
3
3. Wärmepumpenmodul zum Austellungsort transportie-
ren.

5.4 Aufstellung

Aufstellung und Anschluss
VORSICHT!
Im Luftaustrittsbereich ist die Lufttemperatur
ca. 5 K unterhalb der Umgebungstemperatur. Bei
bestimmten klimatischen Bedingungen kann sich
daher im Luftaustrittsbereich eine Eisschicht bil-
den. Wärmepumpe so aufstellen, dass der Luftaus-
blas nicht in Gehwegbereiche mündet.
HINWEIS
Aufstellungsplan zum jeweiligen Gerätetyp unbe-
dingt einhalten. Baugröße und Mindestabstände
beachten.
 Aufstellungsplan zum jeweiligen Gerätetyp.
HINWEIS
Das Gerät so aufstellen, dass die Schaltkastenseite
(=Bedienseite) jederzeit zugänglich ist.
HINWEIS.
Zu den jeweiligen Aufstellungsplänen bei Luft /
Wasser Wärmepumpen müssen die Schallimmissi-
onen der Wärmepumpen beachtet werden. Die je-
weils regionalen Vorschriften sind einzuhalten.
