3.2 Aufbau

HINWEIS
In diesem Abschnitt sind im Wesentlichen die
Komponenten benannt, die für die Erfüllung der in
dieser Anleitung beschriebenen Aufgaben relevant
sind.

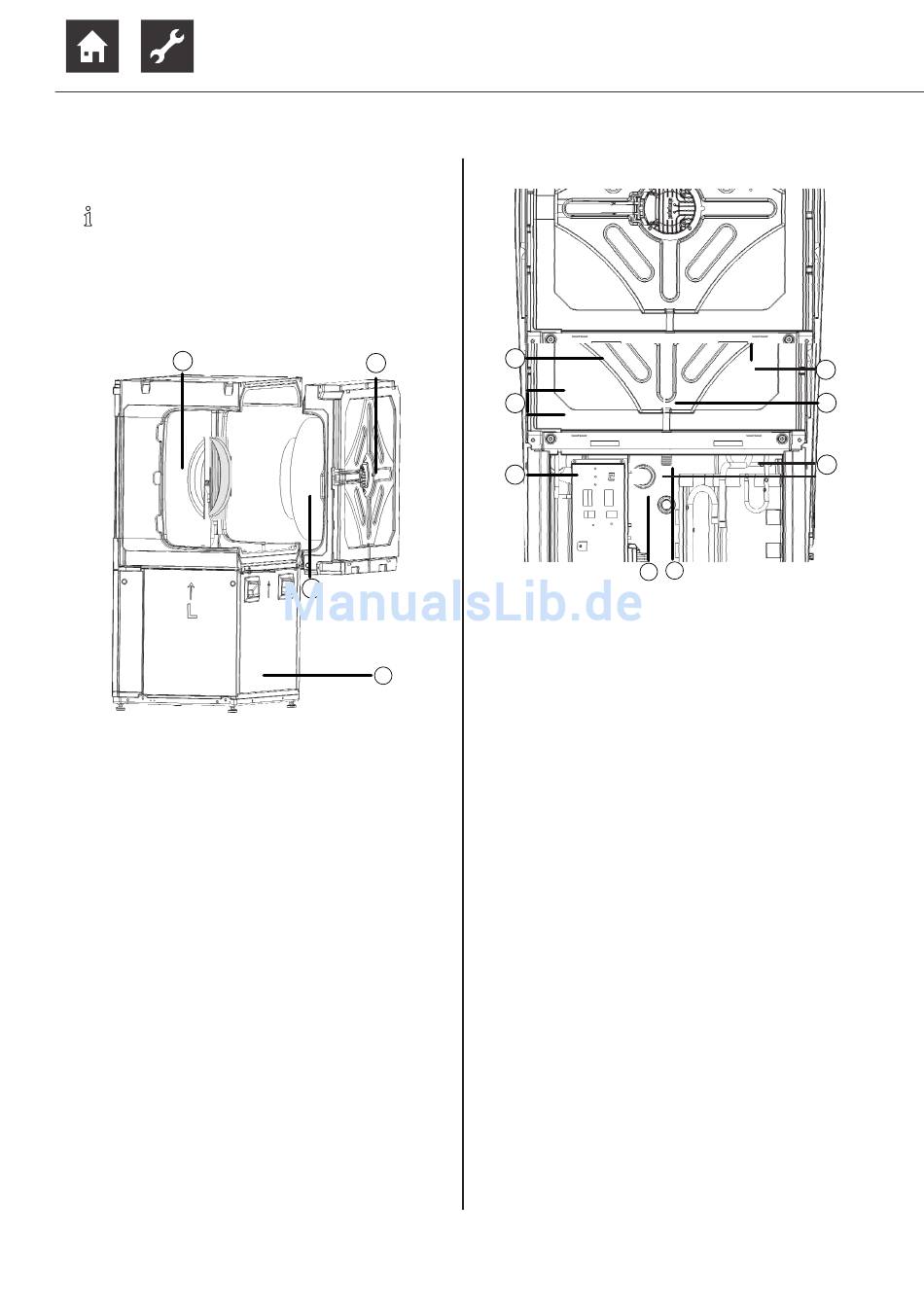

Das Wärmepumpenmodul
1
1 Verdampfermodul
2 Ventilatormodul (bei Bedarf abnehmbar)
3 Ventilator (radial)
4 Kältekreismodul
6
2
3
4
Das Kältekreismodul
3
2
1
8
1 Elektrischer Schaltkasten
2 Steckerverbindung zum Ventilatormodul
3 Verflüssiger
4 Expansionsventil (Heizung)
5 Expansionsventil
6 Verdichter (im Isoliergehäuse)
7 Filtertrockner
8 Invertereinheit

Typenschild

Typenschild ist an folgender Stelle des Geräts angebracht:
> auf der Rückseite ist das Typenschild, es enthält ganz
oben folgende Informationen:
> Gerätetyp, Artikelnummer
>
Seriennummer
Weiterhin enthält das Typenschild eine Übersicht über die
wichtigsten technischen Daten.
3.3 Zubehör
Für das Gerät ist folgendes Zubehör über den lokalen Part-
ner des Herstellers erhältlich:
> Anschlussset hydraulisch
> Anschlussset elektrisch
> Trinkwarmwasserspeicher
>
Pufferspeicher
4
5
6
7
