Beschreibung Des Fugenschneiders Cf•7 B - Cedima CF 7 B Betriebsanleitung

Die in Hochleistungslagern montierte
Sägeblattlagerung, mit dem Diamant-
Sägeblatt, wird von einem Briggs und
Stratton-Benzin-Motor über 3 Keilrie-
men angetrieben. Das Diamant-Säge-
blatt wird auf der präzise hergestellten
Blattlagerung von einem Blattauf-
nahmezapfen mit 25,4 mm Durchmes-
ser aufgenommen und zwischen zwei
Blattflansche und einem (8 mm)
Mitnehmerstift gespannt.
Der CF•7 B wird im Linksschnitt ein-
gesetzt.
Der Vorschub erfolgt manuell durch
schieben am ergonomisch gestalteten
Schubbügel. Der Schubbügel ist zur
optimalen Anpassung an den Bediener
höhenverstellbar.
Extra große Laufräder (∅ 160 mm)
sorgen für hohen Fahrkomfort.
Verstellbarer/
abnehmbarer
Schubbügel
Gardena-
Anschluß/
Absperrhahn am
Wassertank
• C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
®
2-2 2-2 2-2
2-2 2-2
Beschreibung des Fugenschneiders Beschreibung des Fugenschneiders
Beschreibung des Fugenschneiders Beschreibung des Fugenschneiders Beschreibung des Fugenschneiders
Zusatzgewicht (optional)
Das Sägeblatt kann genau und trotz-
dem schnell über einen großzügig be-
messenen Schnittiefenhebel abgesenkt
und ausgehoben werden. Die Schnit-
tiefe, wird durch eine Sicherungs-
schraube festgelegt. Bei ausgehobenem
Sägeblatt wird der Fugenschneider au-
tomatisch gebremst. Mit der stufenlo-
sen Schnittiefeneinstellung sind Schnit-
tiefen bis 150 mm möglich. Das Front-
visier ist verstellbar am Blattschutz
montiert. Es ermöglicht dem Anwender
maßgenau auf einer Linie zu schneiden.
Die Wasserversorgung erfolgt aus ei-
nem mitgeführten 22 Liter Wassertank
(mit Absperrhahn) oder wenn Druck-
wasser vorhanden, durch einen exter-
nen Gardena-Anschluß über den Blatt-
schutz zum Diamant-Sägeblatt.
abnehmbarer Wassertank
(über Motor)
Wasser-
zuführung
Keilriemen-
antrieb
Blattschutz
Front-
Visier

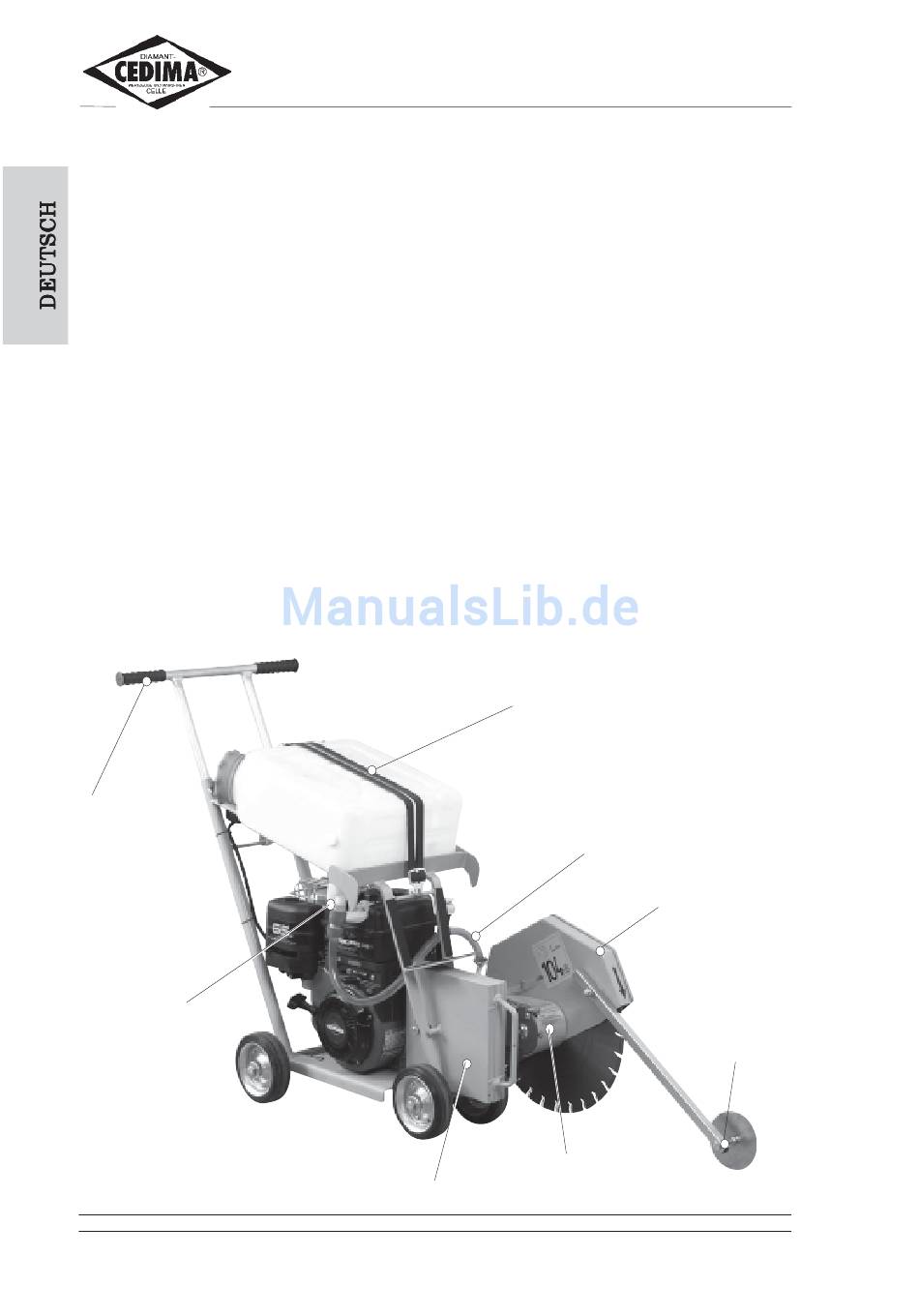

Bild 2.2
