Fugenschneider vorbereiten

4.2.1 Schubbügel montieren und
einstellen
1. Lösen Sie die beiden Sterngriffschrauben
am CF•7 B Rahmen und stecken Sie die
Schubbügelholme in die Rahmen-Rohre
(Bild 4.13)!
2. Ziehen Sie den Schubbügel, entsprechend
Ihrer Körpergröße, soweit hinaus, daß Sie
den Fugenschneider in günstiger Körper-
haltung bewegen können (Bild 4.13)!
3. Arretieren Sie den Schubbügel anschlie-
ßend mit den Sterngriffschrauben (Bild
4.13)!
Schubbügel
Sterngriff-
schrauben
CF•7 B, Schubbügel montiert
4.2.2 Keilriemenspannung vom
Sägeblattantrieb prüfen
ACHTUNG!
Keilriemen nach (den ersten)
10 Betriebsstunden prüfen!
Nach der Erstinbetriebnahme des Fugen-
schneiders bzw. nach Austausch der Sägeblatt-
antrieb-Keilriemen müssen die 3 Keilriemen
nach 10 Betriebsstunden geprüft und
• C E D I M A ® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
4-6
Betriebsvorbereitung und Bedienung
ggf. nachgespannt werden!
Der CF•7 B Keilriemen-Schutzdeckel muß
zum
Spannung nicht entfernt werden. Im Schutz-
deckel befindet sich (unten) eine Wartungs-
öffnung zur Überprüfung der Keilriemen-
spannung (Bild 4.14).
Die Spannung der 3 Blattantrieb-
Keilriemen prüfen Sie wie folgt:
– Drücken Sie durch die Wartungsöffnung
die einzelnen Keilriemen nach oben. Die
3 Keilriemen dürfen sich nur ca. 10 mm
(ohne Gewalt) drücken lassen. Lassen sich
die Keilriemen weiter durchdrücken, so
sind sie nachzuspannen!
Das Spannen und Auswechseln der Keilrie-
men,
Kapitel "Wartung und Pflege"

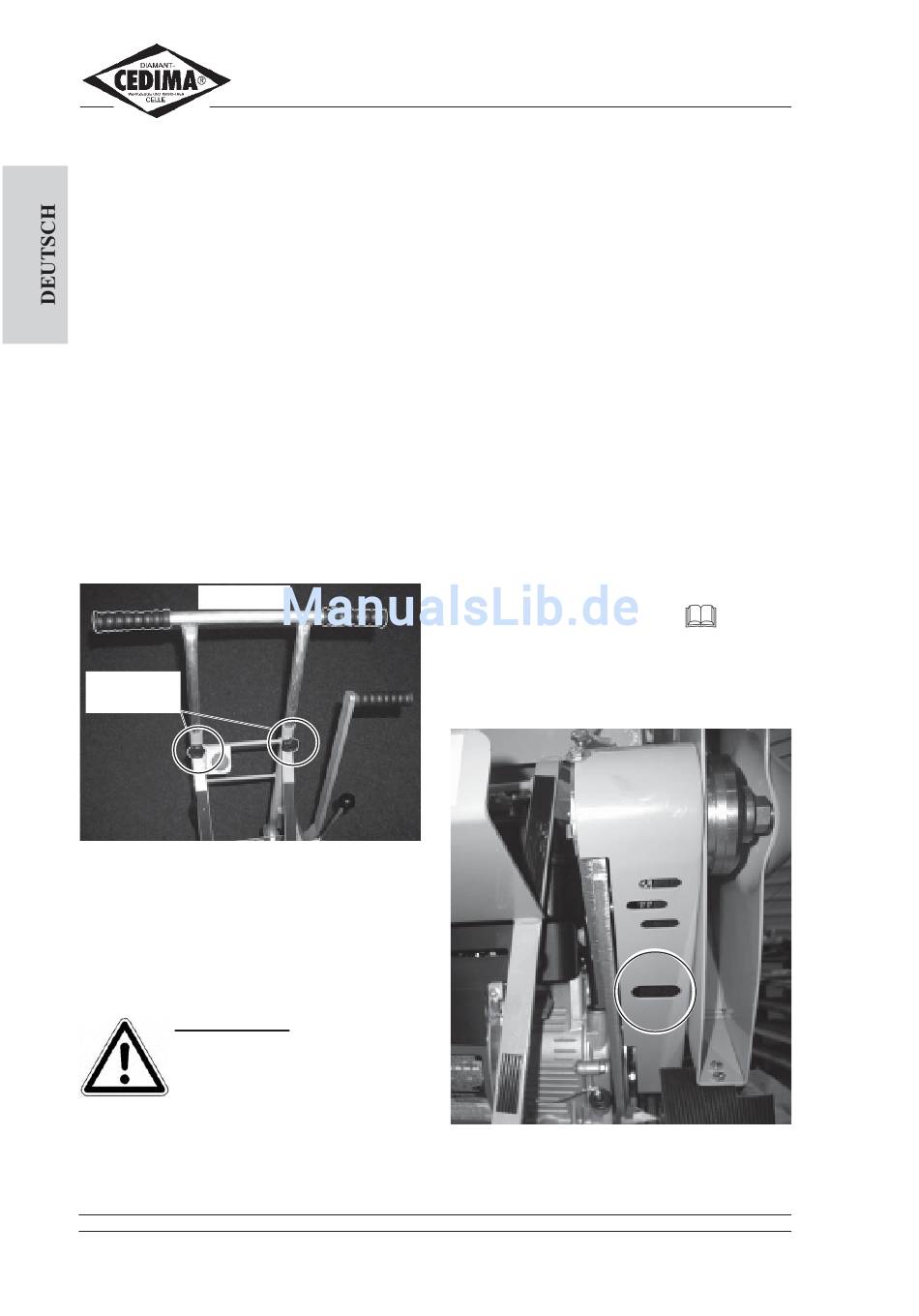

Bild 4.13
CF•7 B, vorn, Blattantrieb-Keilriemen-
Wartungsöffnung unten am Keilriemen-schutz
Prüfen der Keilriemen-
finden Sie im
.
Bild 4.14
