Betriebsvorbereitung und Bedienung
Schloß-Schraube
Unterlegscheibe
CF•7 B, Klemmhebel mit Befestigungs-elementen
montiert
HINWEIS:
Den Klemmhebel noch nicht festdrehen!

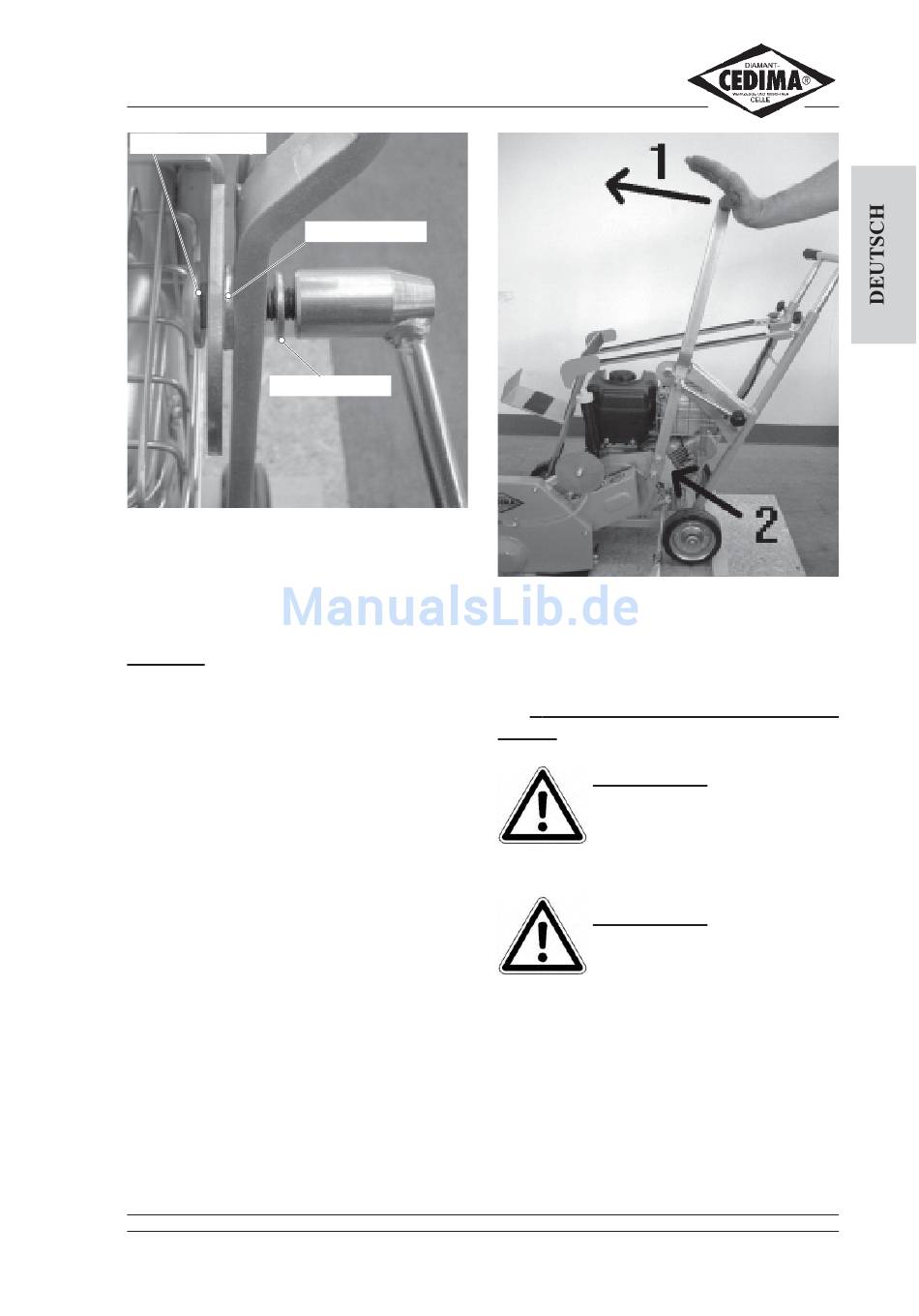

– Drücken Sie den Schnittiefen-Hebel nach
vorn (Vorschubrichtung) um das Spiel aus
der Schraubverbindung zu entfernen (Po-
sition 1 in Bild 4.8)!
– Halten Sie den Schnittiefen-Hebel in Po-
sition 1 und ziehen Sie die beiden Schrau-
ben am Schwenkhebel mit 45 Nm und
einem Drehmomenschlüssel fest (Positi-
on 2 in Bild 4.8)!
5. Jetzt ist der CF•7 B Schwenkarm
betriebsbereit und kann stufenlos mit dem
Klemmhebel fixiert werden!
• C E D I M A
® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
Gleitscheibe
Bild 4.7
CF•7 B, Klemmhebel mit Befestigungs-elementen
montiert
4.1. Vor dem ersten Einsatz unbedingt be-
achten !
ACHTUNG!
B e t r i e b s a n l e i t u n g
aufmerksam lesen!
ACHTUNG!
Der Fugenschneider wird ohne
Kraftstoff, aber mit Motoröl
geliefert! Vor Inbetriebnahme ist Kraftstoff
aufzufüllen, sowie der Motorölstand zu
prüfen!
Der Fugenschneider kann ohne besonderen
Aufwand und ohne Sonderinstallation in Be-
trieb genommen werden, jedoch sind beim
Aufstellen und Betrieb der Maschine die nach-
folgend aufgeführten Hinweise, sowie die all-
Bild 4.8
4-3
