Betriebsvorbereitung und Bedienung
4.0 Aufstellen und Bedienen
GEFAHR!
Schalten Sie den Motor noch
nicht ein! Sichern Sie den
Fugenschneider gegen unbeab-
sichtigtes Starten und Wegrollen!
Die die nachfolgend geschilderten
Tätigkeiten in den Abschnitten 4.01 bis 4.7
sind grundsätzlich bei ausgeschaltetem Mo-
tor durchzuführen!
4.0.1 Überprüfen der Lieferung, Fugen-
schneider komplettieren
Prüfen Sie zuerst die Vollständigkeit und Un-
versehrtheit Ihres CEDIMA
CF•7 B.
Den Umfang der Lieferung finden Sie im Ka-
pitel „Technische
Zubehör".
1. Entfernen Sie die Transport-Verpackung
(-Sicherung) und stellen Sie den CF•7 B
auf
ebenen, standfesten Untergrund!
2. Montieren Sie den Schubbügel wie unter
Abschnitt 4.2.1 beschrieben!
3. Montieren Sie den Schnittiefen-
Hebel wie folgt:
– Lösen Sie den Schneidarm (Transport-
sicherung) und senken Sie den Schneid-
arm vorsichtig auf den Boden herab (Bild
4.1)!
– Setzen Sie den Schnittiefenhebel mit dem
Bremsblech zum (linken) Rad ausgerich-
tet an den Schneidarm und oben an den
Fugenschneider-Rahmen (Bilder 4.2 und
4.3)!
HINWEIS:
Das Bremsblech muß zum linken Hinterrad und
parallel zum Schnittiefenhebel ausgerichtet sein
(Bilder 4.2 und 4.4)!
• C E D I M A
® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
– Schrauben Sie den Schnittiefenhebel mit
CF•7 B, Schneidarm abgesenkt
®
Fugenschneiders
HINWEIS:
Schrauben erst handfest anziehen!
Daten und
4. Montieren Sie den Schnittiefen-
waagerechtem,
CF•7 B, Bremsblech zum (linken) Hinterrad
ausgerichtet
den beiden entsprechenden Schrauben,
Unterlegscheiben und Federringen an den
Schneidarm (Bilder 4.2 , 4.3 und 4.4) !
Hebel mit dem Klemmhebel an der Füh-
rung wie folgt:

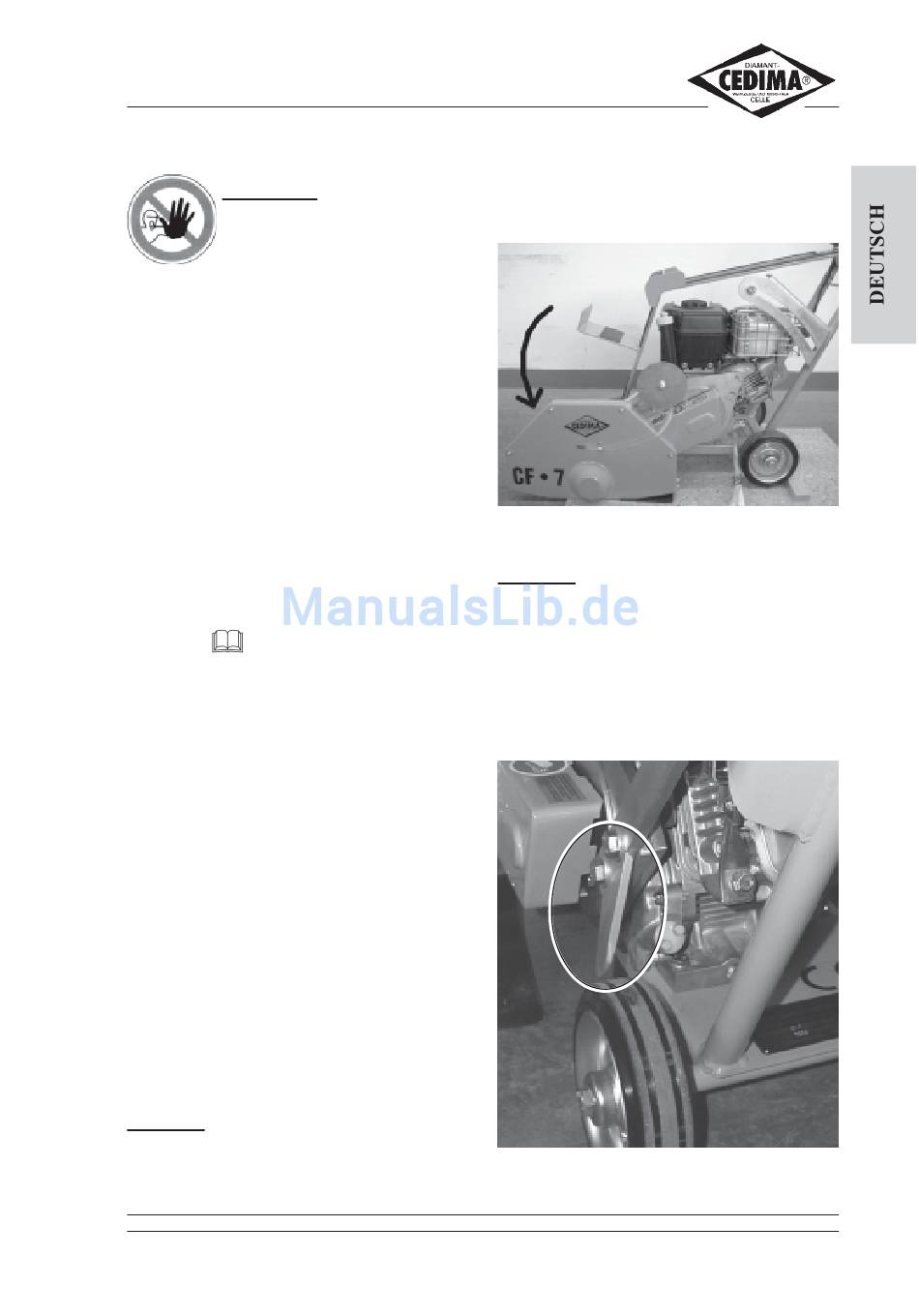

Bild 4.1
Bild 4.2
4-1
