Schnittiefe Einstellen - Cedima CF 7 B Betriebsanleitung

Betriebsvorbereitung und Bedienung
4.8

Schnittiefe einstellen

GEFAHR!
V e r l e t z u n g s g e f a h r !
Stellen Sie die Schnittiefe nur
vom Bedienplatz aus ein!
Das stufenlose Eintauchen und
Ausheben des Blattantriebes bzw. des Dia-
mant-Sägeblattes erfolgt über den Schnit-
tiefenhebel am CF•7 B -Schubbügelträger
(siehe Abschnitt 4.3.2)!

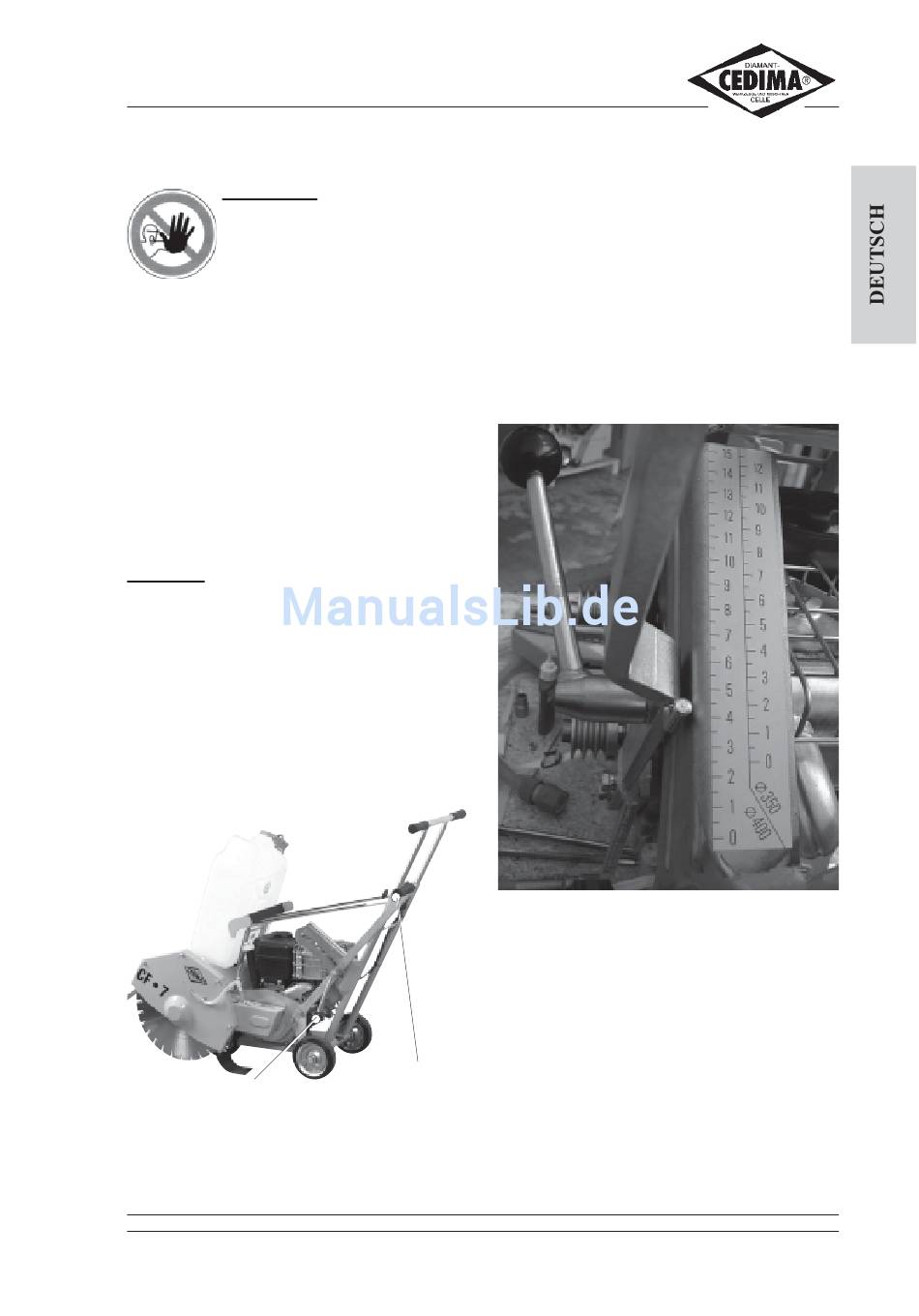

Die eingestellte Schnittiefe können Sie, an der
Schnittiefenanzeige (Bilder 2.3 und 4.37) ab-
lesen.
1. Halten Sie den Schnittiefenhebel und lö-
sen Sie den
(Abschnitt 4.3.2 und Bild 4.36)!
HINWEIS:
Der Schneidarm mit dem Blattantrieb und dem
montierten Diamant-Sägeblatt fällt ungebremst zu
Boden sobald der Klemmhebel am Schnittiefen-
hebel gelöst wird.
Halten Sie den Schnittiefenhebel um Schäden am
Diamant-Sägeblatt zu verhindern!
Klemmhebel
CF•7 B
• C E D I M A
® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
2. Senken Sie den Schneidarm (Blattantrieb)
mit dem Diamant-Sägeblatt, vorsichtig, in
den zu schneidenden Untergrund ab und
arretieren Sie den Klemmhebel der Schnit-
tiefeneinstellung (Bild 4.36)!
3. Die erreichte Schnittiefe (0 bis 12 cm für
∅ 350 mm und 0 bis 15 cm für
∅ 400 mm Blattdurchmesser) ist an der
Schnittiefenanzeige (Bilder 2.3 und 4.37)
ablesbar!
Klemmhebel
CF•7 B, Schnittiefen-Skala (links für
∅ ∅ ∅ ∅ ∅ 400 mm, rechts für ∅ ∅ ∅ ∅ ∅ 350 mm
Blattdurchmesser)
4. Jetzt können Sie die eingestellte Schnit-
Schnittiefen-
tiefe mit der Klemmschraube an der Schnit-
hebel
tiefenhebel-Führung begrenzen (Anschlag,
Bild 4.38)!
Bild 4.36
Bild 4.37
4-17
