CF•7 B, Schneidarm maximal ausgehoben
CF•7 B, 4 Hutmuttern M6 am Blattschutzdeckel
CF•7 B, Blattschutzdeckel geöffnet
• C E D I M A ® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •
4-8
Betriebsvorbereitung und Bedienung

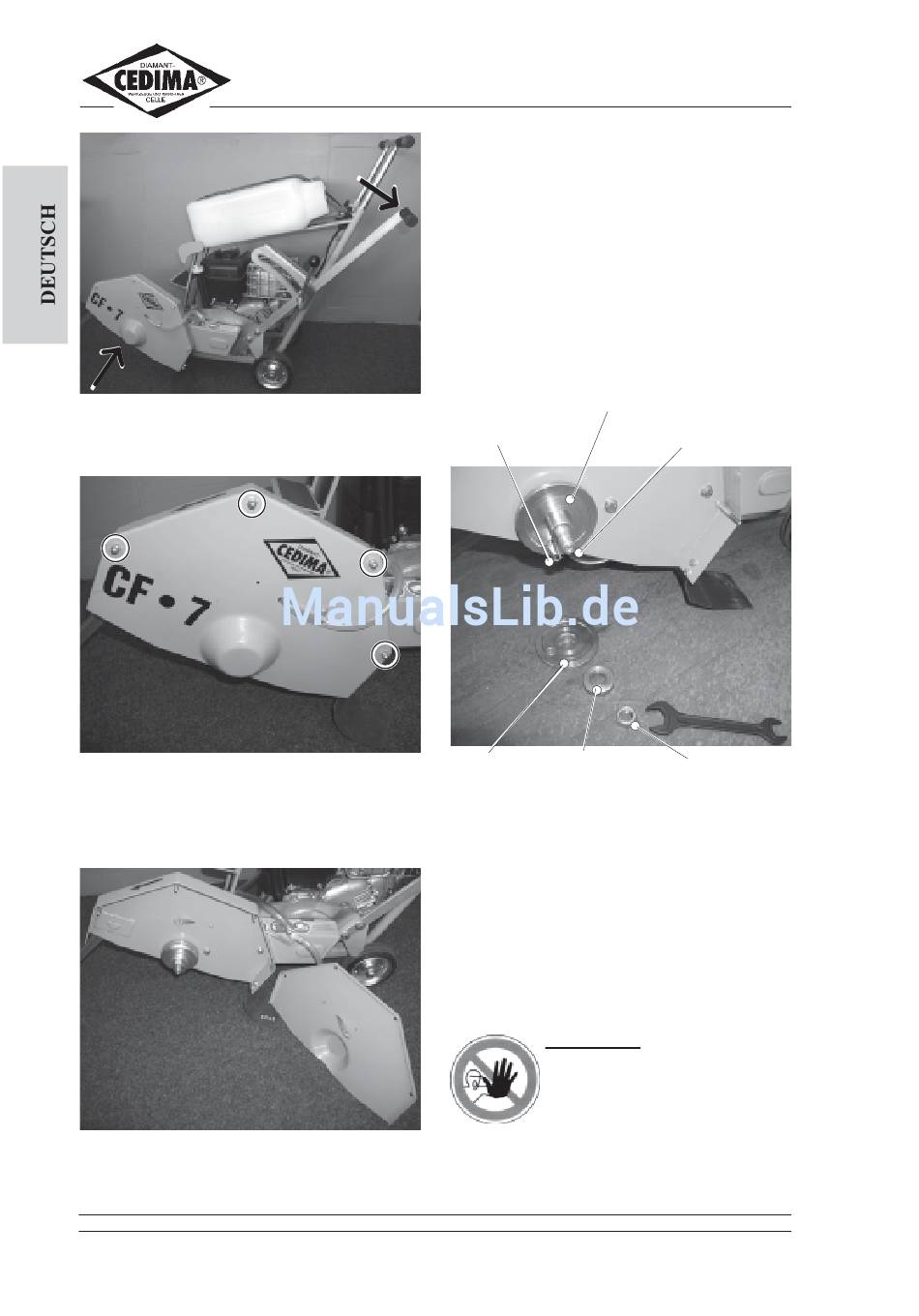

4.3.3 Montieren des Sägeblattes
1. Heben Sie den Blattantrieb aus und öff-
nen Sie den Blattschutz wie unter 4.3.2
beschrieben!
2. Lösen und entfernen Sie die Blattflansch-
Schraube (SW 24, Rechtsgewinde, Bil-
der 4.17 und 4.18)!
3. Entfernen Sie den Klemmring und den
Blattdruckflansch (Bild 4.18)!
Blattaufnahmeflansch
Bild 4.15
Mitnehmerstift
Blattdruck-
flansch
Bild 4.16
CF•7 B
4. Achten Sie auf Sauberkeit der Blatt-Flan-
sche! Entfernen Sie die Verschmutzungen
ggf. mit einem Tuch!
5. Prüfen Sie das Diamant-Sägeblatt und
setzen Sie es auf den Blattaufnahme-
flansch!
Evtl. Beschädigung/Fehlen von Diamant–Seg-
Bild 4.17
menten, sowie Unrundlauf, schließen die Be-
nutzung des Sägeblattes aus!
Blattantrieb
Klemmring Blattflansch-
mutter
GEFAHR!
Prüfen Sie das Diamant-Säge-
blatt auf Drehrichtung, Rund-
lauf und evtl. Beschädigungen!
Bild 4.18
