Siko AP04 Benutzerhandbuch Seite 7

Funktionsbeschreibung
Beispiel:
Betriebsart = Moduloanzeige
Istwert = 5°
Sollwert = 355°
 angezeigter Verfahrweg: um (-)10°
LED-Anzeige: (siehe z. B. Kapitel
Bei Werkseinstellung leuchtet die LED grün solange sich die Istposition innerhalb des
programmierten Fensters befindet. Wird das Zielfenster1 verlassen, so leuchtet die LED rot.
Ein zusätzliches Zielfenster (Zielfenster2) und eine zugehörige Visualisierung kann zusätzlich
parametriert werden (siehe Kapitel
System-Statuswort und SIKONETZ5 Zustandswort (siehe Kapitel
Parameter Nr. 33):
Im System-Statuswort bzw. Zustandswort wird bei Erreichen des Zielfensters1 das dynamische
und statische Zielfenster-erreicht-Bit gesetzt. Bei Verlassen des Zielfensters1 wird das
dynamische Bit gelöscht. Das statische Bit muss vom Anwender quittiert werden.
Beispiel Positionsüberwachung:
Parametrierung: Werkseinstellung
Zusätzlich:
LED
-

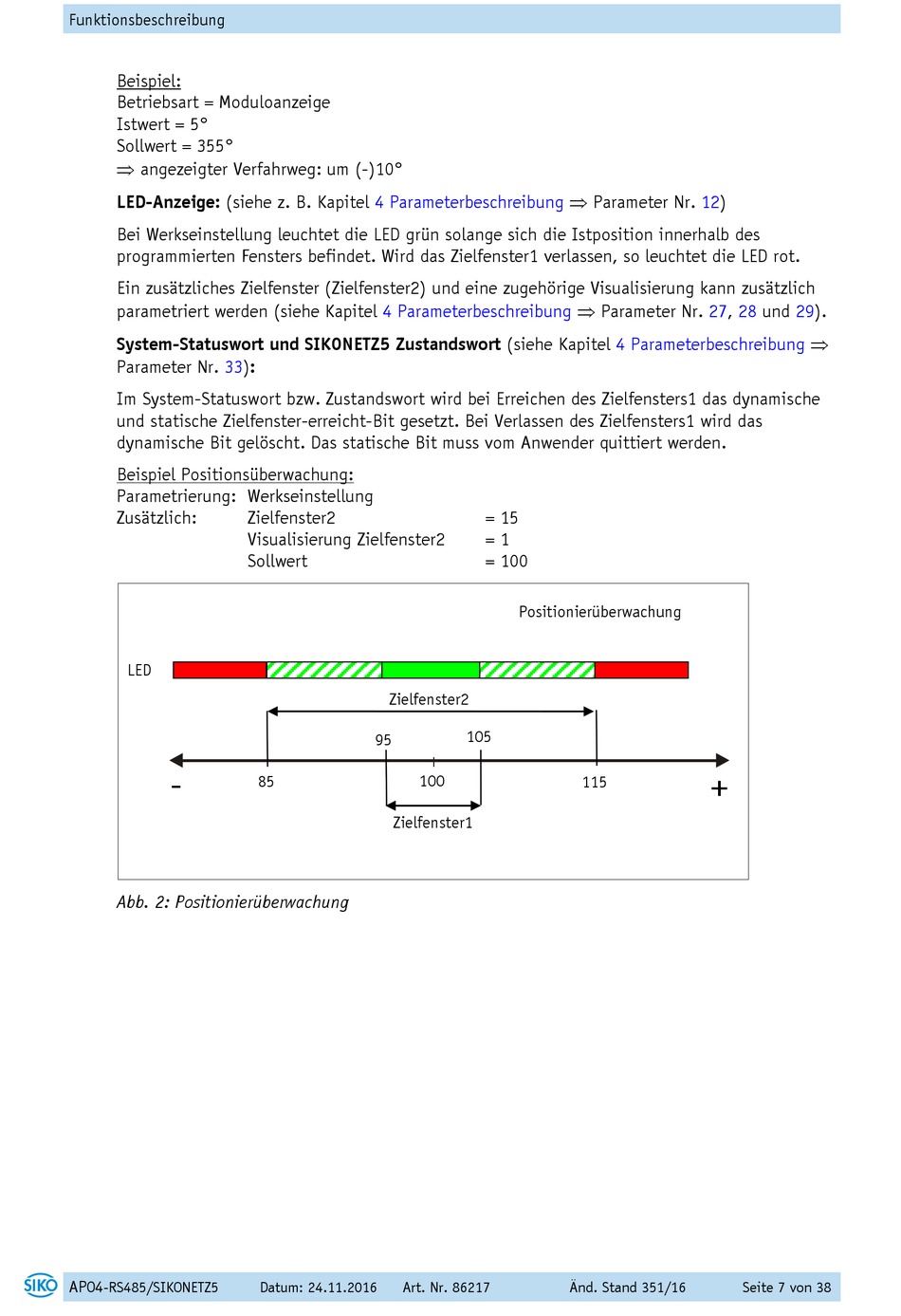

Abb. 2: Positionierüberwachung
AP04
-RS485/SIKONETZ5
4 Parameterbeschreibung
4 Parameterbeschreibung
Zielfenster2
Visualisierung Zielfenster2
Sollwert
Zielfenster2
95
85
Zielfenster1
Datum: 24.11.2016 Art. Nr. 86217
 Parameter Nr. 12)
 Parameter Nr. 27,
= 15
= 1
= 100
Positionierüberwachung
105
100
115
Änd. Stand 351/16
28 und 29).
4 Parameterbeschreibung
+
Seite 7 von 38

