Zustandswort; Daten - Siko AP04 Benutzerhandbuch

Kommunikation über SIKONETZ5
Bit Bedeutung
11 reserviert
12 LED grün
13 LED rot
14 reserviert
15 LED Blinken
Tabelle 15: Steuerwort (Master
8.3.5

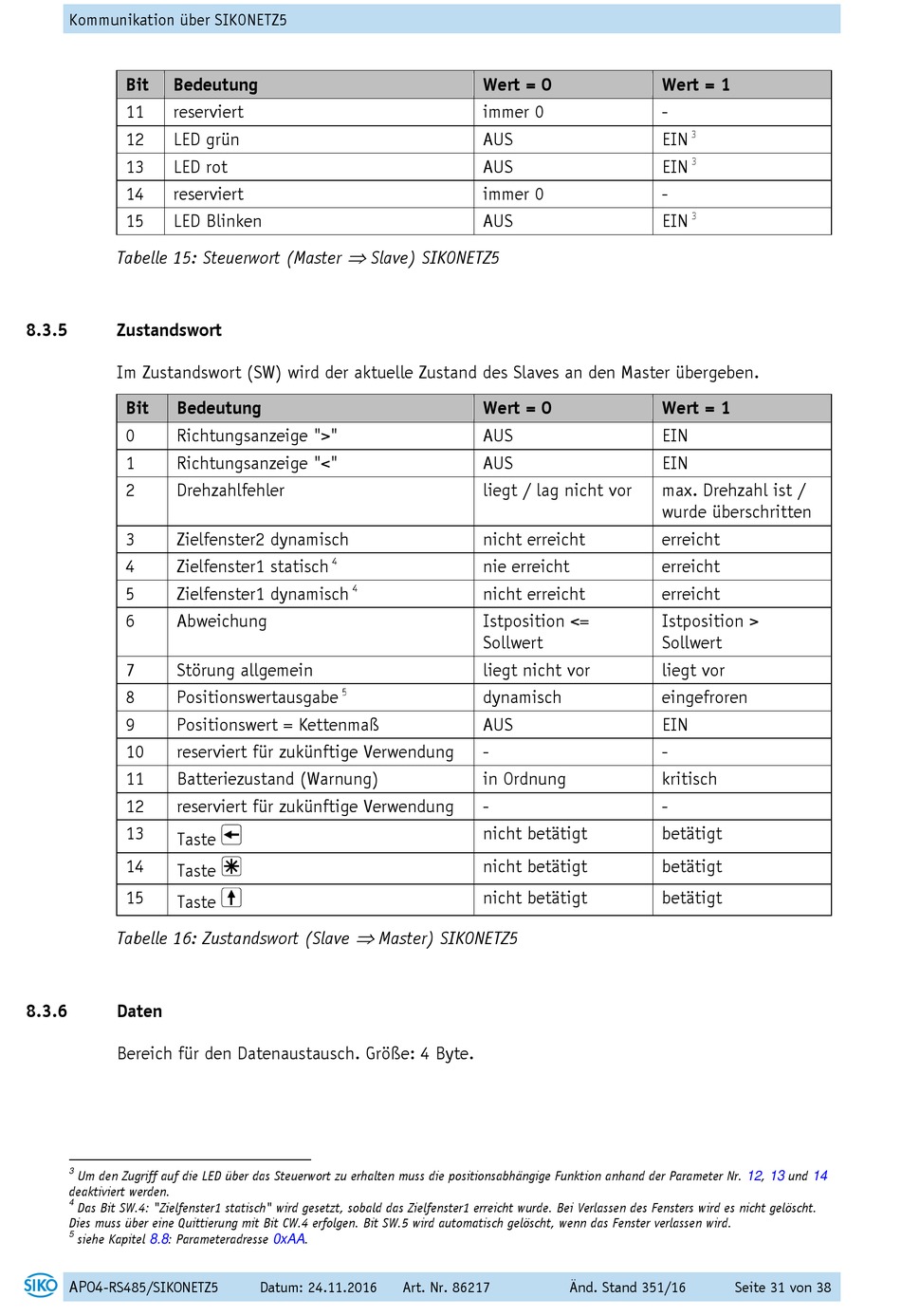

Zustandswort

Im Zustandswort (SW) wird der aktuelle Zustand des Slaves an den Master übergeben.
Bit Bedeutung
0 Richtungsanzeige ">"
1 Richtungsanzeige "<"
2 Drehzahlfehler
3 Zielfenster2 dynamisch
4 Zielfenster1 statisch
5 Zielfenster1 dynamisch
6 Abweichung
7 Störung allgemein
8 Positionswertausgabe
9 Positionswert = Kettenmaß
10 reserviert für zukünftige Verwendung
11 Batteriezustand (Warnung)
12 reserviert für zukünftige Verwendung
13
Taste
14
Taste
15
Taste
Tabelle 16: Zustandswort (Slave
8.3.6

Daten

Bereich für den Datenaustausch. Größe: 4 Byte.
3 Um den Zugriff auf die LED über das Steuerwort zu erhalten muss die positionsabhängige Funktion anhand der Parameter Nr. 12,
deaktiviert werden.
4
Das Bit SW.4: "Zielfenster1 statisch" wird gesetzt, sobald das Zielfenster1 erreicht wurde. Bei Verlassen des Fensters wird es nicht gelöscht.
Dies muss über eine Quittierung mit Bit CW.4 erfolgen. Bit SW.5 wird automatisch gelöscht, wenn das Fenster verlassen wird.
5 siehe Kapitel 8.8: Parameteradresse 0xAA.
