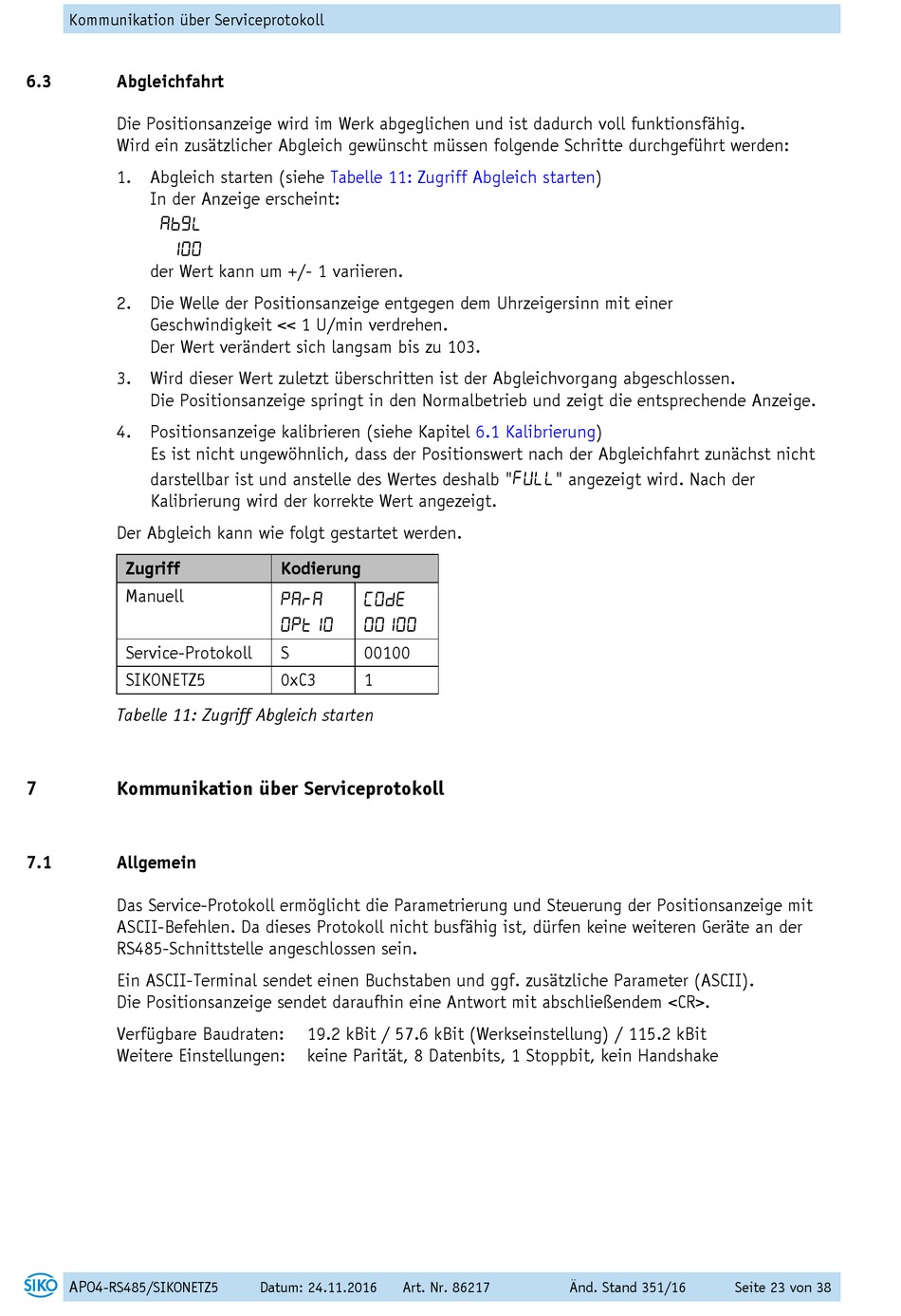

Kommunikation über Serviceprotokoll
6.3

Abgleichfahrt

Die Positionsanzeige wird im Werk abgeglichen und ist dadurch voll funktionsfähig.
Wird ein zusätzlicher Abgleich gewünscht müssen folgende Schritte durchgeführt werden:
1. Abgleich starten (siehe
In der Anzeige erscheint:


der Wert kann um +/- 1 variieren.
2. Die Welle der Positionsanzeige entgegen dem Uhrzeigersinn mit einer
Geschwindigkeit << 1 U/min verdrehen.
Der Wert verändert sich langsam bis zu 103.
3. Wird dieser Wert zuletzt überschritten ist der Abgleichvorgang abgeschlossen.
Die Positionsanzeige springt in den Normalbetrieb und zeigt die entsprechende Anzeige.
4. Positionsanzeige kalibrieren (siehe Kapitel
Es ist nicht ungewöhnlich, dass der Positionswert nach der Abgleichfahrt zunächst nicht
darstellbar ist und anstelle des Wertes deshalb "
Kalibrierung wird der korrekte Wert angezeigt.
Der Abgleich kann wie folgt gestartet werden.
Zugriff
Manuell
Service-Protokoll
SIKONETZ5
Tabelle 11: Zugriff Abgleich starten
7 Kommunikation über Serviceprotokoll
7.1

Allgemein

Das Service-Protokoll ermöglicht die Parametrierung und Steuerung der Positionsanzeige mit
ASCII-Befehlen. Da dieses Protokoll nicht busfähig ist, dürfen keine weiteren Geräte an der
RS485-Schnittstelle angeschlossen sein.
Ein ASCII-Terminal sendet einen Buchstaben und ggf. zusätzliche Parameter (ASCII).
Die Positionsanzeige sendet daraufhin eine Antwort mit abschließendem <CR>.
Verfügbare Baudraten:
Weitere Einstellungen:
AP04
-RS485/SIKONETZ5
Tabelle 11: Zugriff Abgleich
Kodierung
 
 
S 00100
0xC3 1
19.2 kBit / 57.6 kBit (Werkseinstellung) / 115.2 kBit
keine Parität, 8 Datenbits, 1 Stoppbit, kein Handshake
Datum: 24.11.2016 Art. Nr. 86217
starten)
6.1 Kalibrierung)

" angezeigt wird. Nach der
Änd. Stand 351/16 Seite 23 von 38
