Funktionsbeschreibung

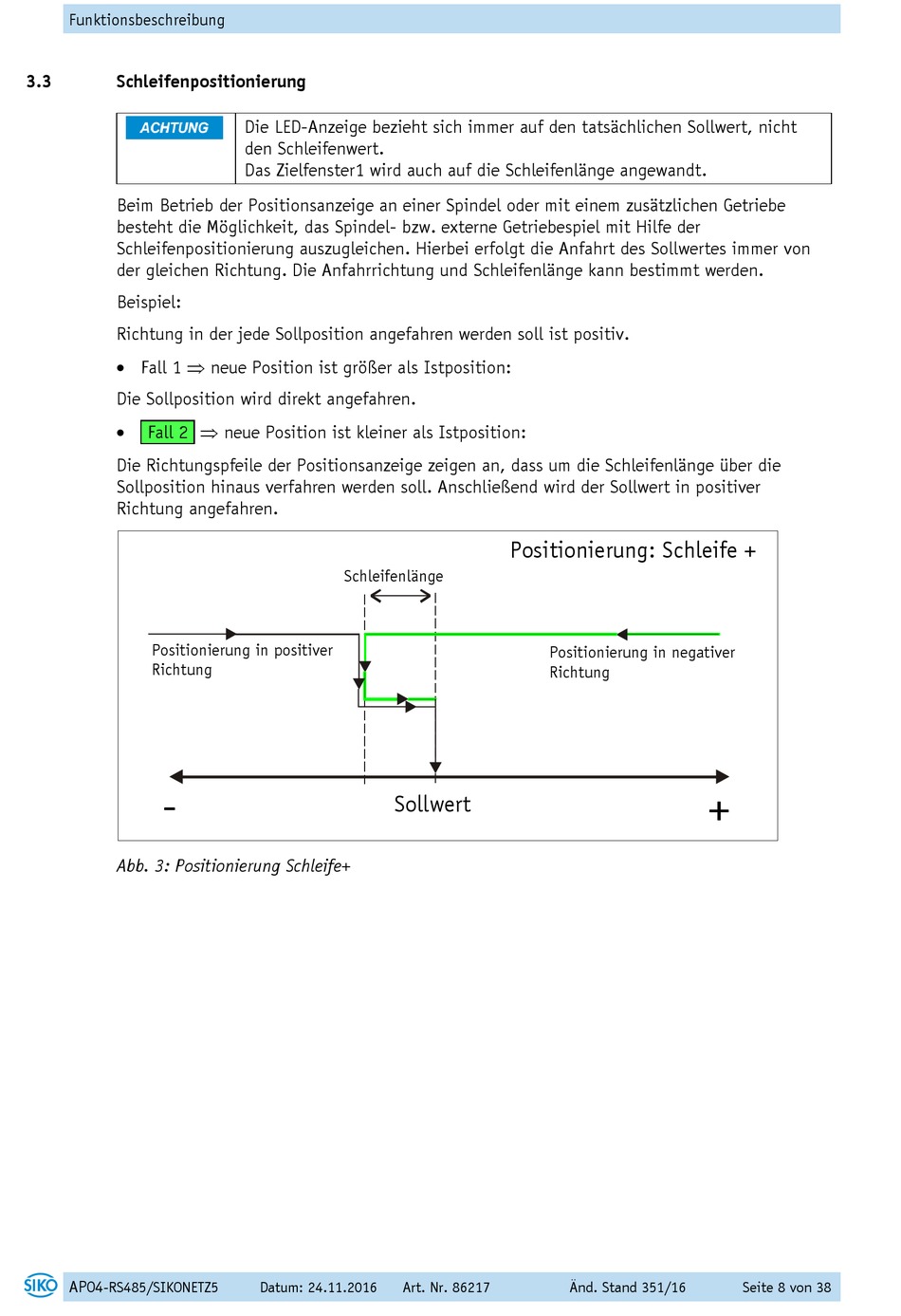

3.3

Schleifenpositionierung

Beim Betrieb der Positionsanzeige an einer Spindel oder mit einem zusätzlichen Getriebe
besteht die Möglichkeit, das Spindel- bzw. externe Getriebespiel mit Hilfe der
Schleifenpositionierung auszugleichen. Hierbei erfolgt die Anfahrt des Sollwertes immer von
der gleichen Richtung. Die Anfahrrichtung und Schleifenlänge kann bestimmt werden.
Beispiel:
Richtung in der jede Sollposition angefahren werden soll ist positiv.
 Fall 1  neue Position ist größer als Istposition:
Die Sollposition wird direkt angefahren.
 Fall 2  neue Position ist kleiner als Istposition:
Die Richtungspfeile der Positionsanzeige zeigen an, dass um die Schleifenlänge über die
Sollposition hinaus verfahren werden soll. Anschließend wird der Sollwert in positiver
Richtung angefahren.
Positionierung in positiver
Richtung
-
Abb. 3: Positionierung Schleife+
AP04
-RS485/SIKONETZ5
Die LED-Anzeige bezieht sich immer auf den tatsächlichen Sollwert, nicht
den Schleifenwert.
Das Zielfenster1 wird auch auf die Schleifenlänge angewandt.
Schleifenlänge
Sollwert
Datum: 24.11.2016 Art. Nr. 86217

Positionierung: Schleife +

Positionierung in negativer
Richtung
Änd. Stand 351/16
+
Seite 8 von 38
