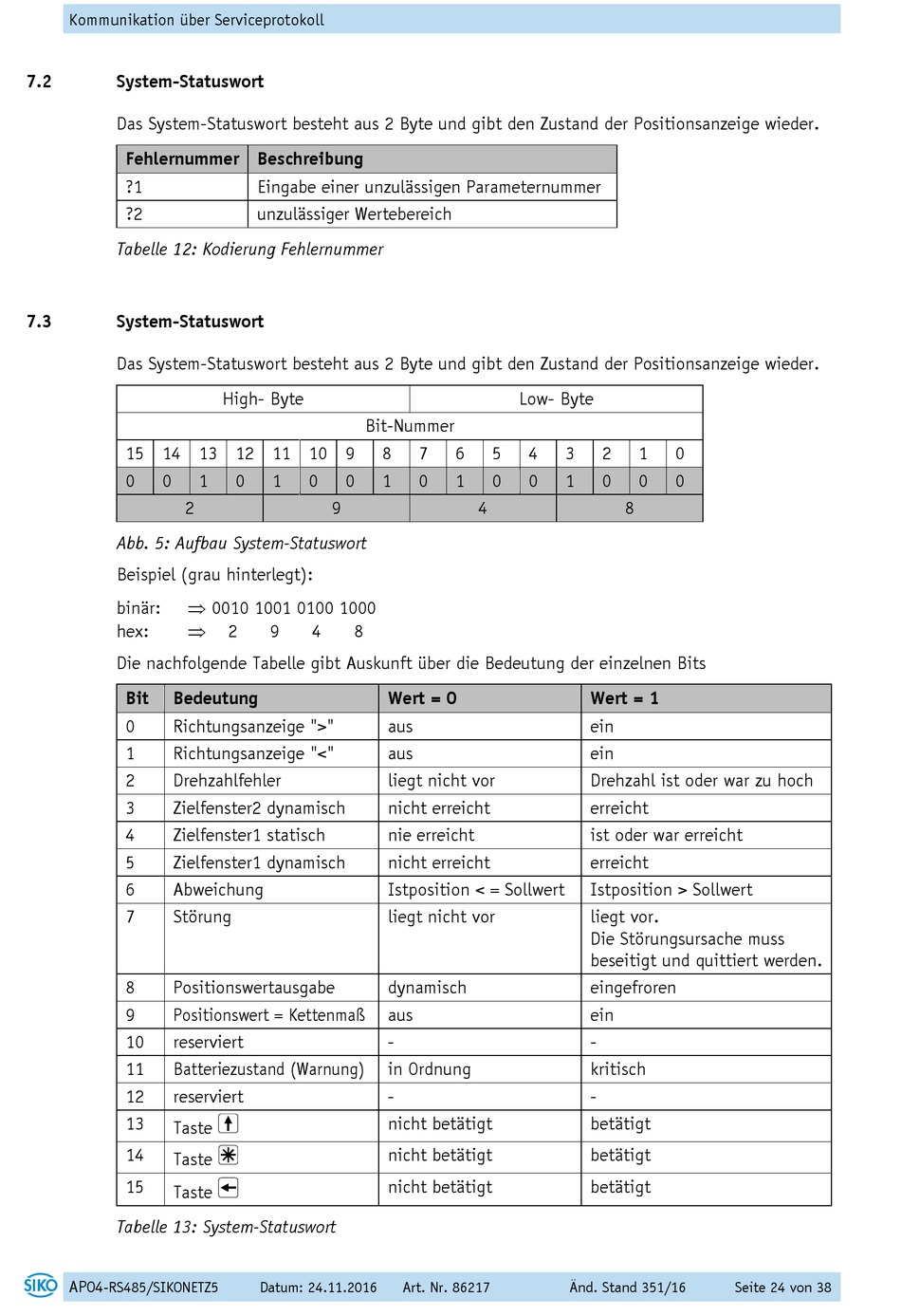

Kommunikation über Serviceprotokoll
7.2

System-Statuswort

Das System-Statuswort besteht aus 2 Byte und gibt den Zustand der Positionsanzeige wieder.
Fehlernummer Beschreibung
?1
?2
Tabelle 12: Kodierung Fehlernummer
7.3 System-Statuswort
Das System-Statuswort besteht aus 2 Byte und gibt den Zustand der Positionsanzeige wieder.
15 14 13 12 11 10 9
0 0
2
Abb. 5: Aufbau System-Statuswort
Beispiel (grau hinterlegt):
 0010 1001 0100 1000
binär:

hex:
Die nachfolgende Tabelle gibt Auskunft über die Bedeutung der einzelnen Bits
Bit Bedeutung
0 Richtungsanzeige ">"
1 Richtungsanzeige "<"
2 Drehzahlfehler
3 Zielfenster2 dynamisch
4 Zielfenster1 statisch
5 Zielfenster1 dynamisch
6 Abweichung
7 Störung
8 Positionswertausgabe
9 Positionswert = Kettenmaß
10 reserviert
11 Batteriezustand (Warnung)
12 reserviert
13
Taste
14
Taste
15
Taste
Tabelle 13: System-Statuswort
