Funktionsbeschreibung
3.4.1.7

Visualisierung

Menü
Parameter-Anzeige








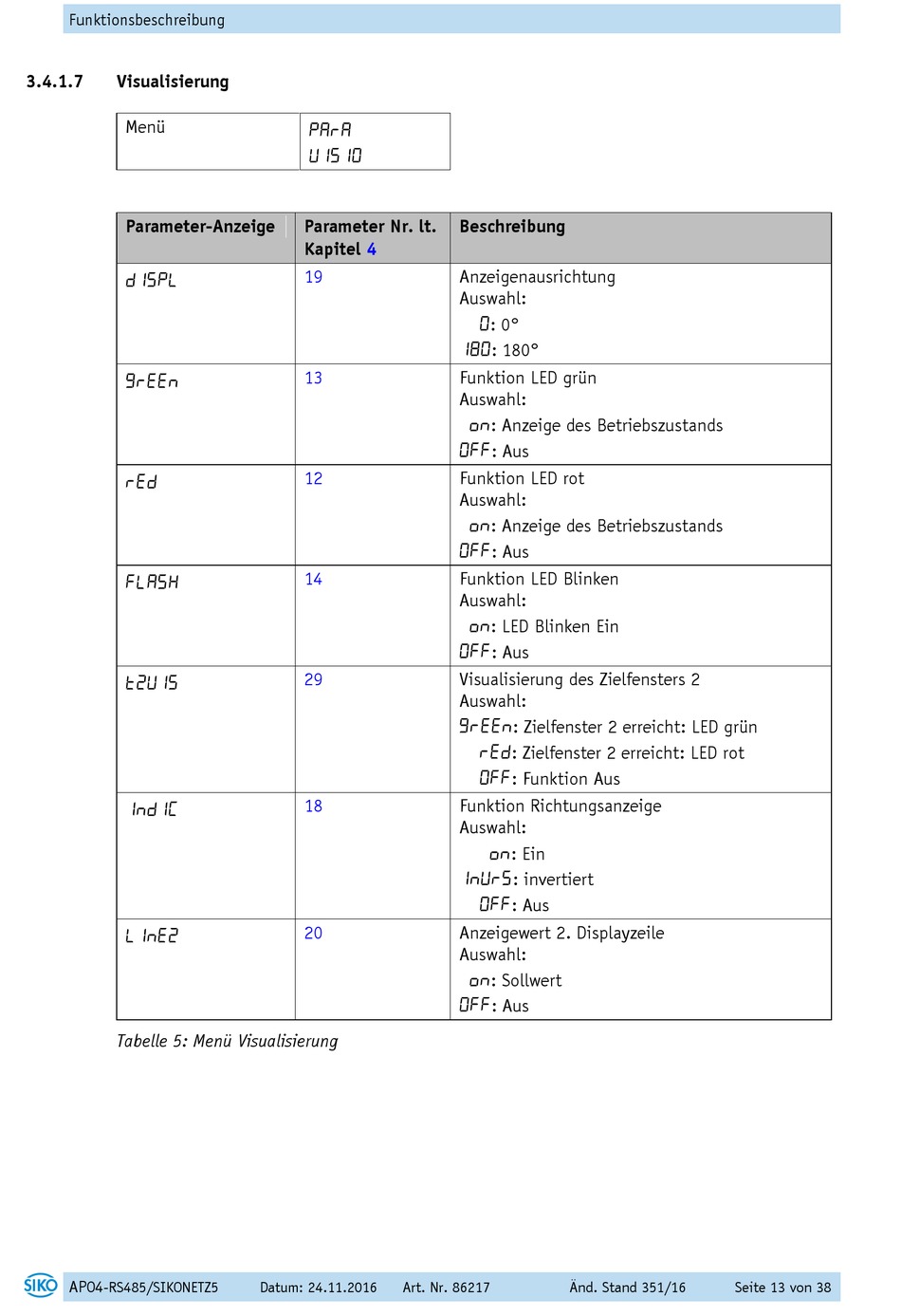

Tabelle 5: Menü Visualisierung
AP04
-RS485/SIKONETZ5


Parameter Nr. lt.
Kapitel 4
19
13
12
14
29
18
20
Datum: 24.11.2016 Art. Nr. 86217
Beschreibung
Anzeigenausrichtung
Auswahl:

: 0°

: 180°
Funktion LED grün
Auswahl:

: Anzeige des Betriebszustands

: Aus
Funktion LED rot
Auswahl:

: Anzeige des Betriebszustands

: Aus
Funktion LED Blinken
Auswahl:

: LED Blinken Ein

: Aus
Visualisierung des Zielfensters 2
Auswahl:

: Zielfenster 2 erreicht: LED grün

: Zielfenster 2 erreicht: LED rot

: Funktion Aus
Funktion Richtungsanzeige
Auswahl:

: Ein

: invertiert

: Aus
Anzeigewert 2. Displayzeile
Auswahl:

: Sollwert

: Aus
Änd. Stand 351/16 Seite 13 von 38
