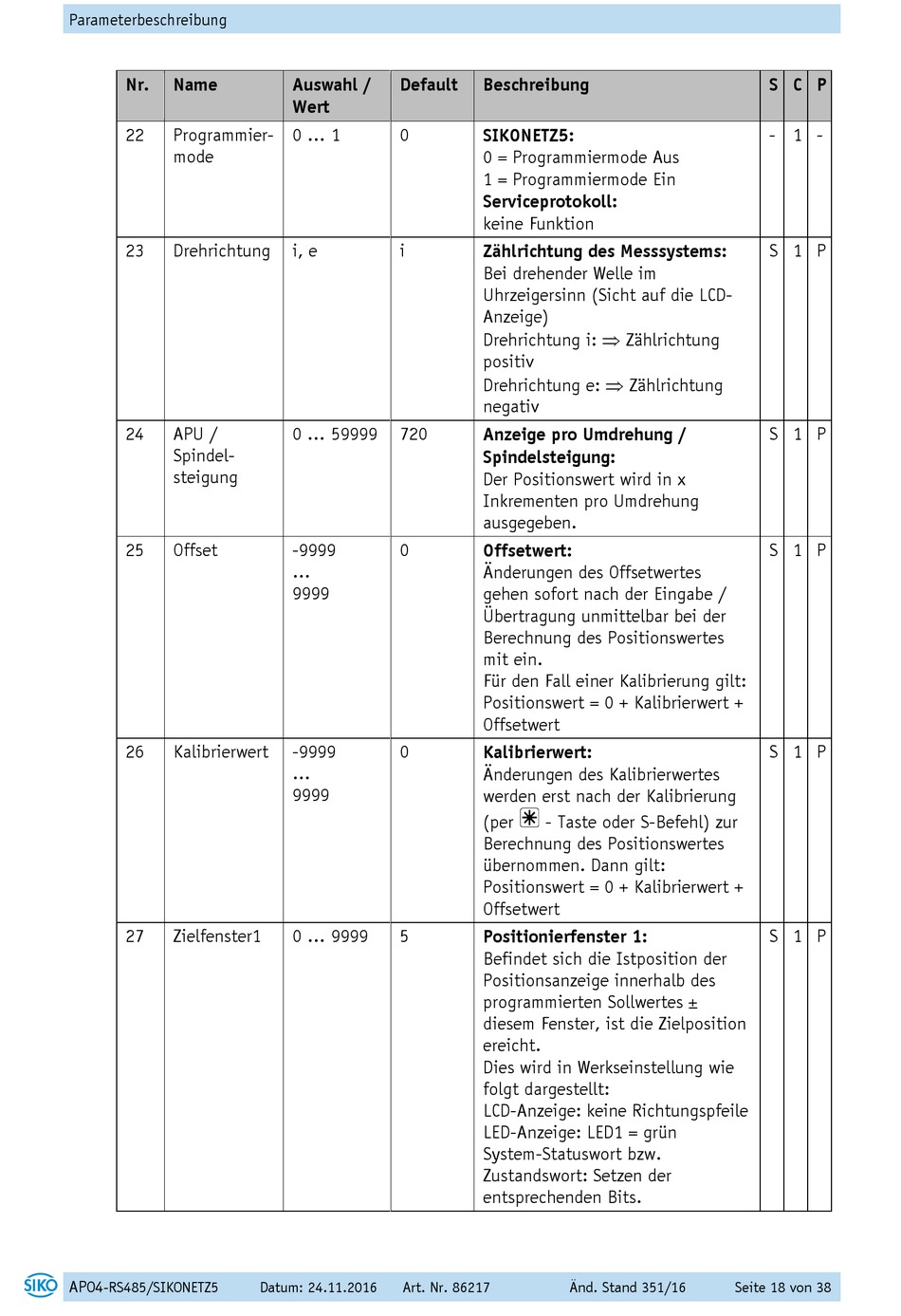

Parameterbeschreibung
Nr. Name
22 Programmier-
mode
23 Drehrichtung
24 APU /
Spindel-
steigung
25 Offset
26 Kalibrierwert
27 Zielfenster1
AP04
-RS485/SIKONETZ5
Auswahl / Default
Wert
0 ... 1 0
i, e i
0 ... 59999 720
-9999 0
...
9999
-9999 0
...
9999
0 ... 9999 5
Datum: 24.11.2016 Art. Nr. 86217
Beschreibung
SIKONETZ5:
0 = Programmiermode Aus
1 = Programmiermode Ein
Serviceprotokoll:
keine Funktion
Zählrichtung des Messsystems:
Bei drehender Welle im
Uhrzeigersinn (Sicht auf die LCD-
Anzeige)
Drehrichtung i:  Zählrichtung
positiv
Drehrichtung e:  Zählrichtung
negativ
Anzeige pro Umdrehung /
Spindelsteigung:
Der Positionswert wird in x
Inkrementen pro Umdrehung
ausgegeben.
Offsetwert:
Änderungen des Offsetwertes
gehen sofort nach der Eingabe /
Übertragung unmittelbar bei der
Berechnung des Positionswertes
mit ein.
Für den Fall einer Kalibrierung gilt:
Positionswert = 0 + Kalibrierwert +
Offsetwert
Kalibrierwert:
Änderungen des Kalibrierwertes
werden erst nach der Kalibrierung
(per - Taste oder S-Befehl) zur
Berechnung des Positionswertes
übernommen. Dann gilt:
Positionswert = 0 + Kalibrierwert +
Offsetwert
Positionierfenster 1:
Befindet sich die Istposition der
Positionsanzeige innerhalb des
programmierten Sollwertes ±
diesem Fenster, ist die Zielposition
ereicht.
Dies wird in Werkseinstellung wie
folgt dargestellt:
LCD-Anzeige: keine Richtungspfeile
LED-Anzeige: LED1 = grün
System-Statuswort bzw.
Zustandswort: Setzen der
entsprechenden Bits.
Änd. Stand 351/16
S C P
- 1 -
S 1 P
S 1 P
S 1 P
S 1 P
S 1 P
