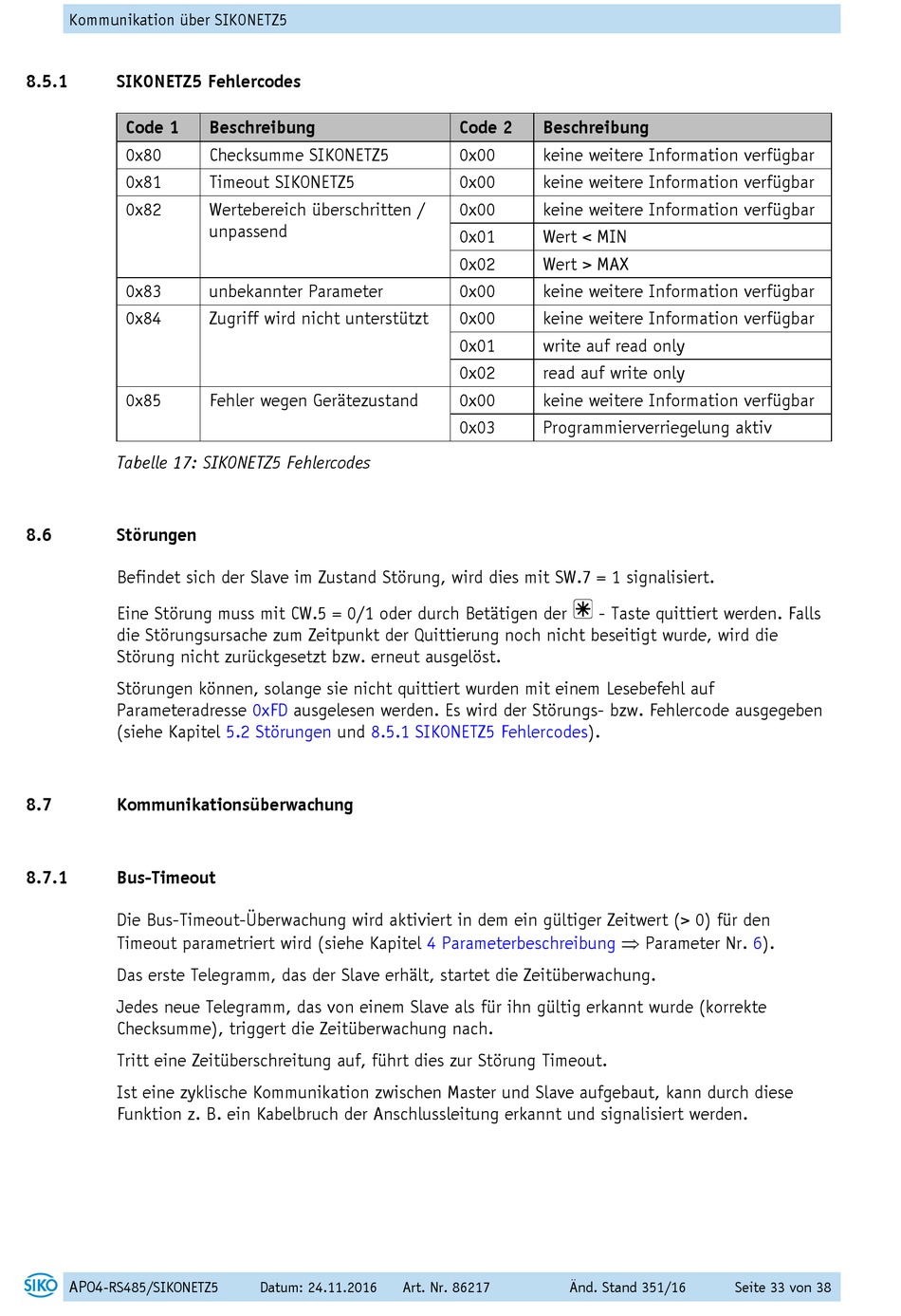

Kommunikation über SIKONETZ5

8.5.1

SIKONETZ5 Fehlercodes

Code 1

0x80

0x81

0x82

0x83

0x84

0x85

Tabelle 17: SIKONETZ5 Fehlercodes

8.6

Störungen

Befindet sich der Slave im Zustand Störung, wird dies mit SW.7 = 1 signalisiert.

Eine Störung muss mit CW.5 = 0/1 oder durch Betätigen der

die Störungsursache zum Zeitpunkt der Quittierung noch nicht beseitigt wurde, wird die

Störung nicht zurückgesetzt bzw. erneut ausgelöst.

Störungen können, solange sie nicht quittiert wurden mit einem Lesebefehl auf

Parameteradresse

(siehe Kapitel

8.7

Kommunikationsüberwachung

8.7.1

Bus-Timeout

Die Bus-Timeout-Überwachung wird aktiviert in dem ein gültiger Zeitwert (> 0) für den

Timeout parametriert wird (siehe Kapitel

Das erste Telegramm, das der Slave erhält, startet die Zeitüberwachung.

Jedes neue Telegramm, das von einem Slave als für ihn gültig erkannt wurde (korrekte

Checksumme), triggert die Zeitüberwachung nach.

Tritt eine Zeitüberschreitung auf, führt dies zur Störung Timeout.

Ist eine zyklische Kommunikation zwischen Master und Slave aufgebaut, kann durch diese

Funktion z. B. ein Kabelbruch der Anschlussleitung erkannt und signalisiert werden.

AP04

-RS485/SIKONETZ5

Beschreibung

Checksumme SIKONETZ5

Timeout SIKONETZ5

Wertebereich überschritten /

unpassend

unbekannter Parameter

Zugriff wird nicht unterstützt

Fehler wegen Gerätezustand

0xFD

ausgelesen werden. Es wird der Störungs- bzw. Fehlercode ausgegeben

5.2 Störungen

und

8.5.1 SIKONETZ5

Datum: 24.11.2016

Code 2

Beschreibung

0x00
