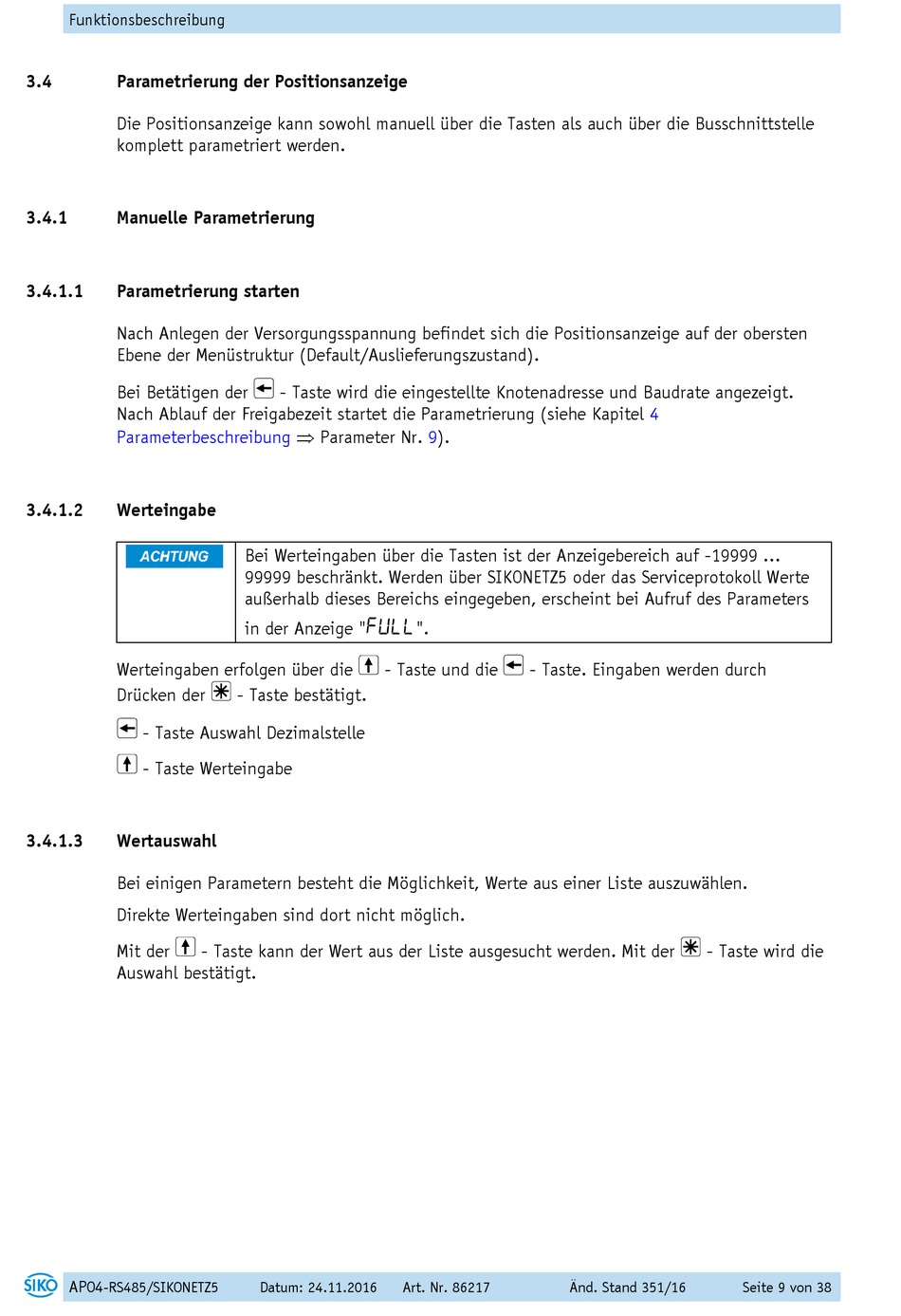

Parametrierung der Positionsanzeige

Die Positionsanzeige kann sowohl manuell über die Tasten als auch über die Busschnittstelle
komplett parametriert werden.
3.4.1

Manuelle Parametrierung

3.4.1.1

Parametrierung starten

Nach Anlegen der Versorgungsspannung befindet sich die Positionsanzeige auf der obersten
Ebene der Menüstruktur (Default/Auslieferungszustand).
Bei Betätigen der
Nach Ablauf der Freigabezeit startet die Parametrierung (siehe Kapitel
Parameterbeschreibung
3.4.1.2

Werteingabe

Werteingaben erfolgen über die
Drücken der
- Taste Auswahl Dezimalstelle
- Taste Werteingabe
3.4.1.3

Wertauswahl

Bei einigen Parametern besteht die Möglichkeit, Werte aus einer Liste auszuwählen.
Direkte Werteingaben sind dort nicht möglich.
Mit der
Auswahl bestätigt.
AP04
-RS485/SIKONETZ5
- Taste wird die eingestellte Knotenadresse und Baudrate angezeigt.
 Parameter Nr. 9).
Bei Werteingaben über die Tasten ist der Anzeigebereich auf -19999 ...
99999 beschränkt. Werden über SIKONETZ5 oder das Serviceprotokoll Werte
außerhalb dieses Bereichs eingegeben, erscheint bei Aufruf des Parameters

in der Anzeige "
- Taste bestätigt.
- Taste kann der Wert aus der Liste ausgesucht werden. Mit der
