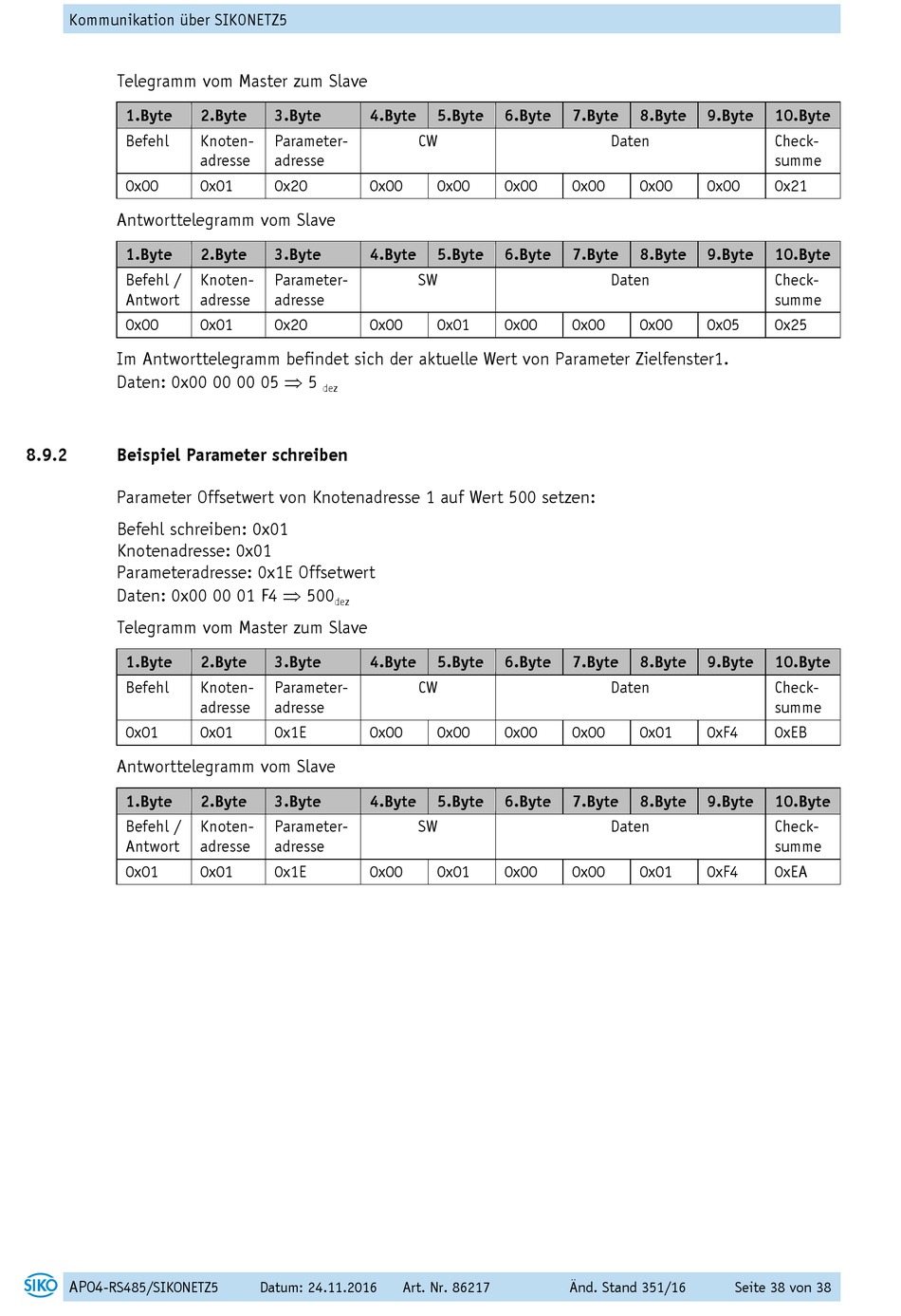

Beispiel Parameter Schreiben - Siko AP04 Benutzerhandbuch

Kommunikation über SIKONETZ5
Telegramm vom Master zum Slave
1.Byte
Befehl
0x00
Antworttelegramm vom Slave
1.Byte
Befehl /
Antwort
0x00
Im Antworttelegramm befindet sich der aktuelle Wert von Parameter Zielfenster1.
Daten: 0x00 00 00 05  5
8.9.2

Beispiel Parameter schreiben

Parameter Offsetwert von Knotenadresse 1 auf Wert 500 setzen:
Befehl schreiben: 0x01
Knotenadresse: 0x01
Parameteradresse: 0x1E Offsetwert
Daten: 0x00 00 01 F4  500
Telegramm vom Master zum Slave
1.Byte
Befehl
0x01
Antworttelegramm vom Slave
1.Byte
Befehl /
Antwort
0x01
AP04
-RS485/SIKONETZ5
2.Byte 3.Byte 4.Byte
Knoten- Parameter-
adresse adresse
0x01 0x20 0x00
2.Byte 3.Byte 4.Byte
Knoten- Parameter-
adresse adresse
0x01 0x20 0x00
dez
dez
2.Byte 3.Byte 4.Byte
Knoten- Parameter-
adresse adresse
0x01 0x1E 0x00
2.Byte 3.Byte 4.Byte
Knoten- Parameter-
adresse adresse
0x01 0x1E 0x00
Datum: 24.11.2016
5.Byte 6.Byte 7.Byte
CW
0x00 0x00 0x00
5.Byte 6.Byte 7.Byte
SW
0x01 0x00 0x00
5.Byte 6.Byte 7.Byte
CW
0x00 0x00 0x00
5.Byte 6.Byte 7.Byte
SW
0x01 0x00 0x00
Art. Nr. 86217 Änd. Stand 351/16
8.Byte 9.Byte 10.Byte
Daten Check-
summe
0x00 0x00 0x21
8.Byte 9.Byte 10.Byte
Daten Check-
summe
0x00 0x05 0x25
8.Byte 9.Byte 10.Byte
Daten Check-
summe
0x01 0xF4 0xEB
8.Byte 9.Byte 10.Byte
Daten Check-
summe
0x01 0xF4 0xEA
Seite 38 von 38
