Lcd-Anzeige; Erweiterter Anzeigenbereich; Led-Anzeige; Tasten - Siko AP04 Benutzerhandbuch

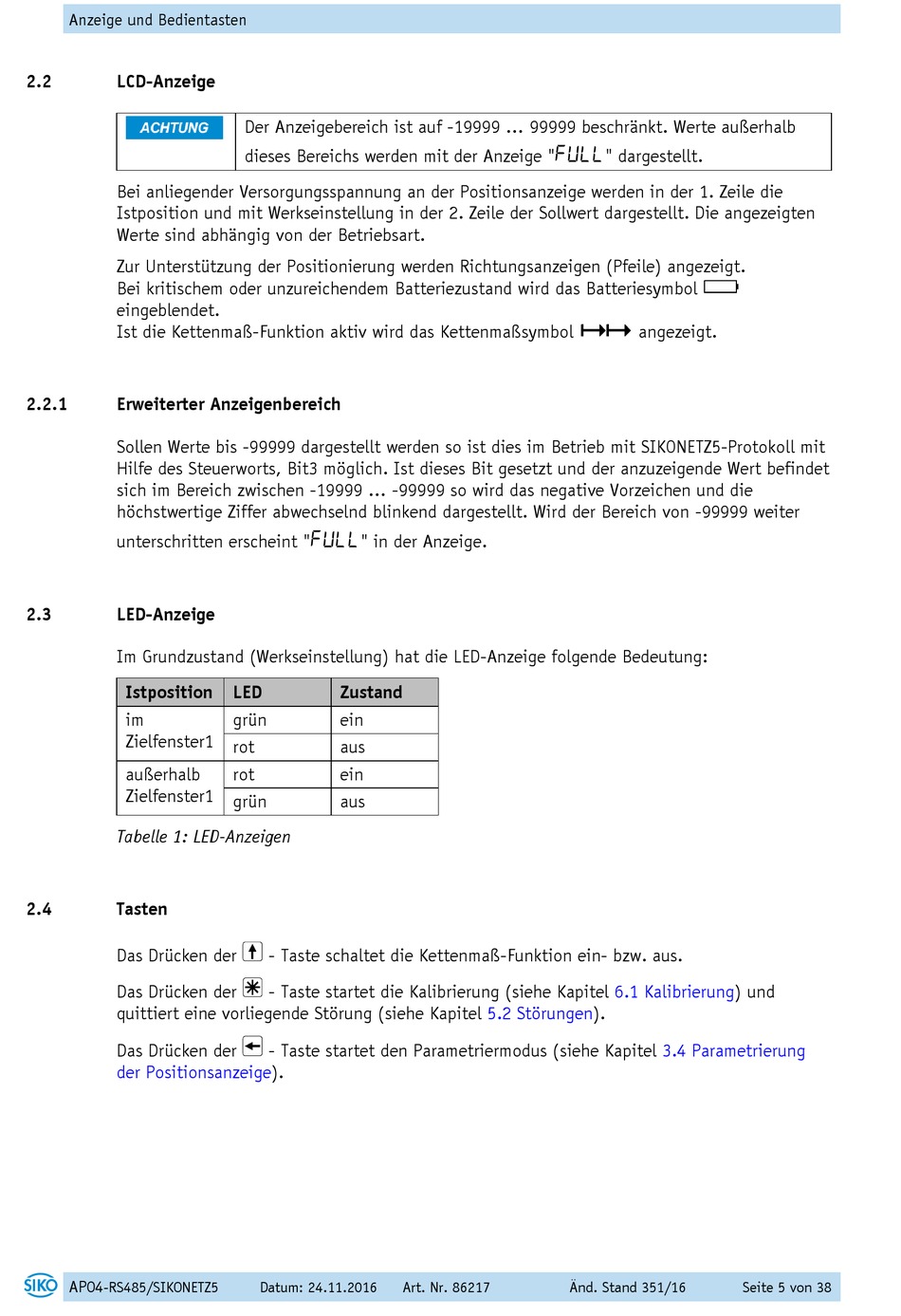

Anzeige und Bedientasten
2.2

LCD-Anzeige

Bei anliegender Versorgungsspannung an der Positionsanzeige werden in der 1. Zeile die
Istposition und mit Werkseinstellung in der 2. Zeile der Sollwert dargestellt. Die angezeigten
Werte sind abhängig von der Betriebsart.
Zur Unterstützung der Positionierung werden Richtungsanzeigen (Pfeile) angezeigt.
Bei kritischem oder unzureichendem Batteriezustand wird das Batteriesymbol
eingeblendet.
Ist die Kettenmaß-Funktion aktiv wird das Kettenmaßsymbol
2.2.1

Erweiterter Anzeigenbereich

Sollen Werte bis -99999 dargestellt werden so ist dies im Betrieb mit SIKONETZ5-Protokoll mit
Hilfe des Steuerworts, Bit3 möglich. Ist dieses Bit gesetzt und der anzuzeigende Wert befindet
sich im Bereich zwischen -19999 ... -99999 so wird das negative Vorzeichen und die
höchstwertige Ziffer abwechselnd blinkend dargestellt. Wird der Bereich von -99999 weiter
unterschritten erscheint "
2.3

LED-Anzeige

Im Grundzustand (Werkseinstellung) hat die LED-Anzeige folgende Bedeutung:
Istposition
im
Zielfenster1
außerhalb
Zielfenster1
Tabelle 1: LED-Anzeigen
2.4

Tasten

Das Drücken der
Das Drücken der
quittiert eine vorliegende Störung (siehe Kapitel
Das Drücken der
der Positionsanzeige).
AP04
-RS485/SIKONETZ5
Der Anzeigebereich ist auf -19999 ... 99999 beschränkt. Werte außerhalb
dieses Bereichs werden mit der Anzeige "

" in der Anzeige.
LED Zustand
grün ein
rot aus
rot ein
grün aus
- Taste schaltet die Kettenmaß-Funktion ein- bzw. aus.
- Taste startet die Kalibrierung (siehe Kapitel
- Taste startet den Parametriermodus (siehe Kapitel
Datum: 24.11.2016 Art. Nr. 86217

" dargestellt.
angezeigt.
6.1 Kalibrierung) und
5.2 Störungen).
Änd. Stand 351/16

3.4 Parametrierung

Seite 5 von 38
