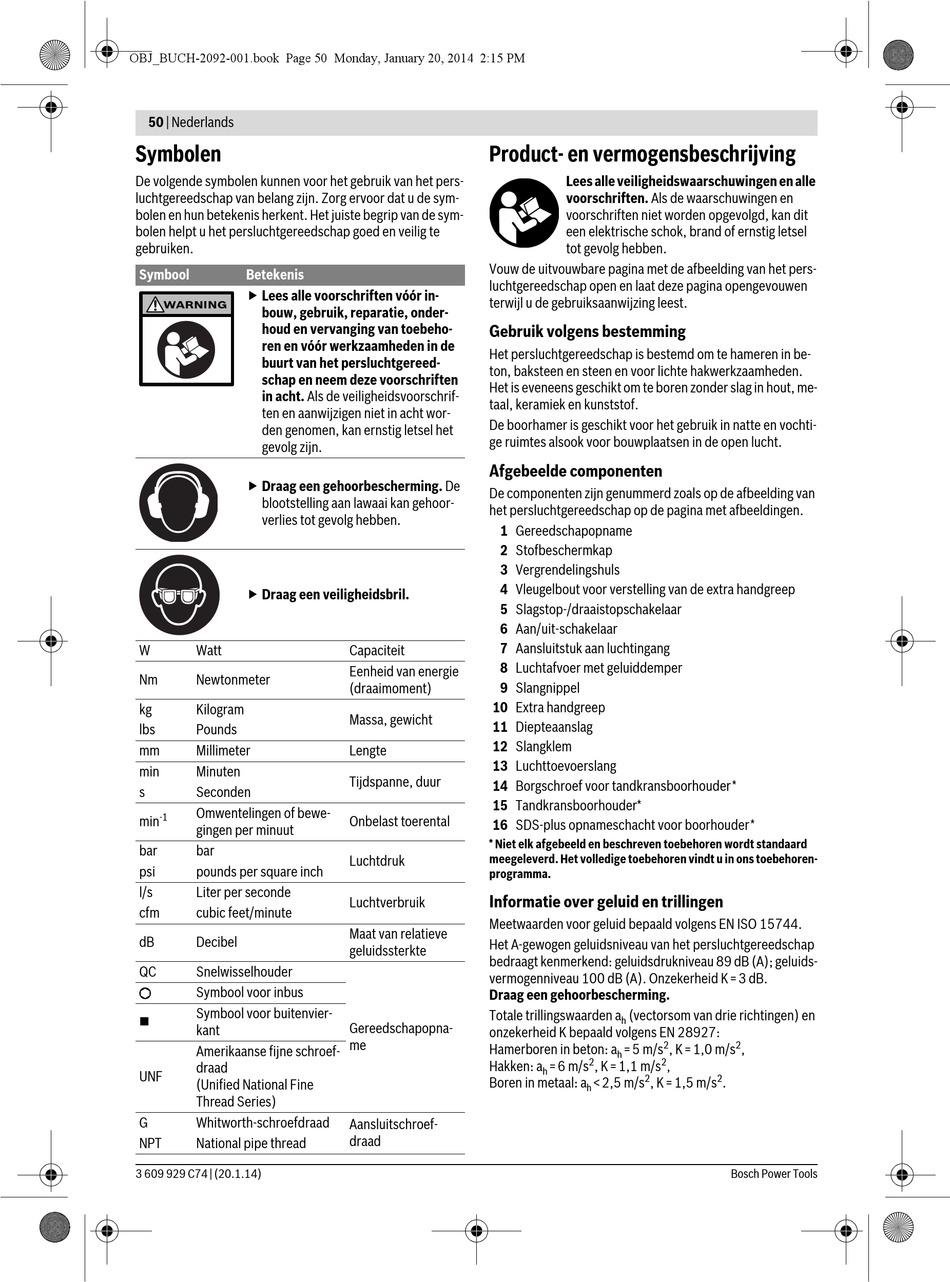

OBJ_BUCH-2092-001.book Page 50 Monday, January 20, 2014 2:15 PM
50 | Nederlands
Symbolen
De volgende symbolen kunnen voor het gebruik van het pers-
luchtgereedschap van belang zijn. Zorg ervoor dat u de sym-
bolen en hun betekenis herkent. Het juiste begrip van de sym-
bolen helpt u het persluchtgereedschap goed en veilig te
gebruiken.
Symbool Betekenis
 Lees alle voorschriften vóór in-
bouw, gebruik, reparatie, onder-
houd en vervanging van toebeho-
ren en vóór werkzaamheden in de
buurt van het persluchtgereed-
schap en neem deze voorschriften
in acht. Als de veiligheidsvoorschrif-
ten en aanwijzigen niet in acht wor-
den genomen, kan ernstig letsel het
gevolg zijn.
 Draag een gehoorbescherming. De
blootstelling aan lawaai kan gehoor-
verlies tot gevolg hebben.
 Draag een veiligheidsbril.
W Watt
Nm Newtonmeter
kg Kilogram
lbs Pounds
mm Millimeter
min Minuten
s Seconden
Omwentelingen of bewe-
-1
min
gingen per minuut
bar bar
psi pounds per square inch
l/s Liter per seconde
cfm cubic feet/minute
dB Decibel
QC Snelwisselhouder
Symbool voor inbus
Symbool voor buitenvier-

kant
Amerikaanse fijne schroef-
draad
UNF
(Unified National Fine
Thread Series)
G Whitworth-schroefdraad
NPT National pipe thread
3 609 929 C74 | (20.1.14)
Product- en vermogensbeschrijving
Vouw de uitvouwbare pagina met de afbeelding van het pers-
luchtgereedschap open en laat deze pagina opengevouwen
terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd om te hameren in be-
ton, baksteen en steen en voor lichte hakwerkzaamheden.
Het is eveneens geschikt om te boren zonder slag in hout, me-
taal, keramiek en kunststof.
De boorhamer is geschikt voor het gebruik in natte en vochti-
ge ruimtes alsook voor bouwplaatsen in de open lucht.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
het persluchtgereedschap op de pagina met afbeeldingen.
1 Gereedschapopname
2 Stofbeschermkap
3 Vergrendelingshuls
4 Vleugelbout voor verstelling van de extra handgreep
5 Slagstop-/draaistopschakelaar
6 Aan/uit-schakelaar
7 Aansluitstuk aan luchtingang
Capaciteit
8 Luchtafvoer met geluiddemper
Eenheid van energie
9 Slangnippel
(draaimoment)
10 Extra handgreep
Massa, gewicht
11 Diepteaanslag
12 Slangklem
Lengte
13 Luchttoevoerslang
Tijdspanne, duur
14 Borgschroef voor tandkransboorhouder*
15 Tandkransboorhouder*
Onbelast toerental
16 SDS-plus opnameschacht voor boorhouder*
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
Luchtdruk
programma.

Informatie over geluid en trillingen

Luchtverbruik
Meetwaarden voor geluid bepaald volgens EN ISO 15744.
Maat van relatieve
Het A-gewogen geluidsniveau van het persluchtgereedschap
geluidssterkte
bedraagt kenmerkend: geluidsdrukniveau 89 dB (A); geluids-
vermogenniveau 100 dB (A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a
Gereedschapopna-
onzekerheid K bepaald volgens EN 28927:
me
Hamerboren in beton: a
Hakken: a
Boren in metaal: a
Aansluitschroef-
draad
Lees alle veiligheidswaarschuwingen en alle
voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.
(vectorsom van drie richtingen) en
h
2
=5 m/s , K=1,0 m/s
h
2 2
=6 m/s , K=1,1 m/s ,
h
2 2
<2,5 m/s , K=1,5 m/s
h
2
,
.
