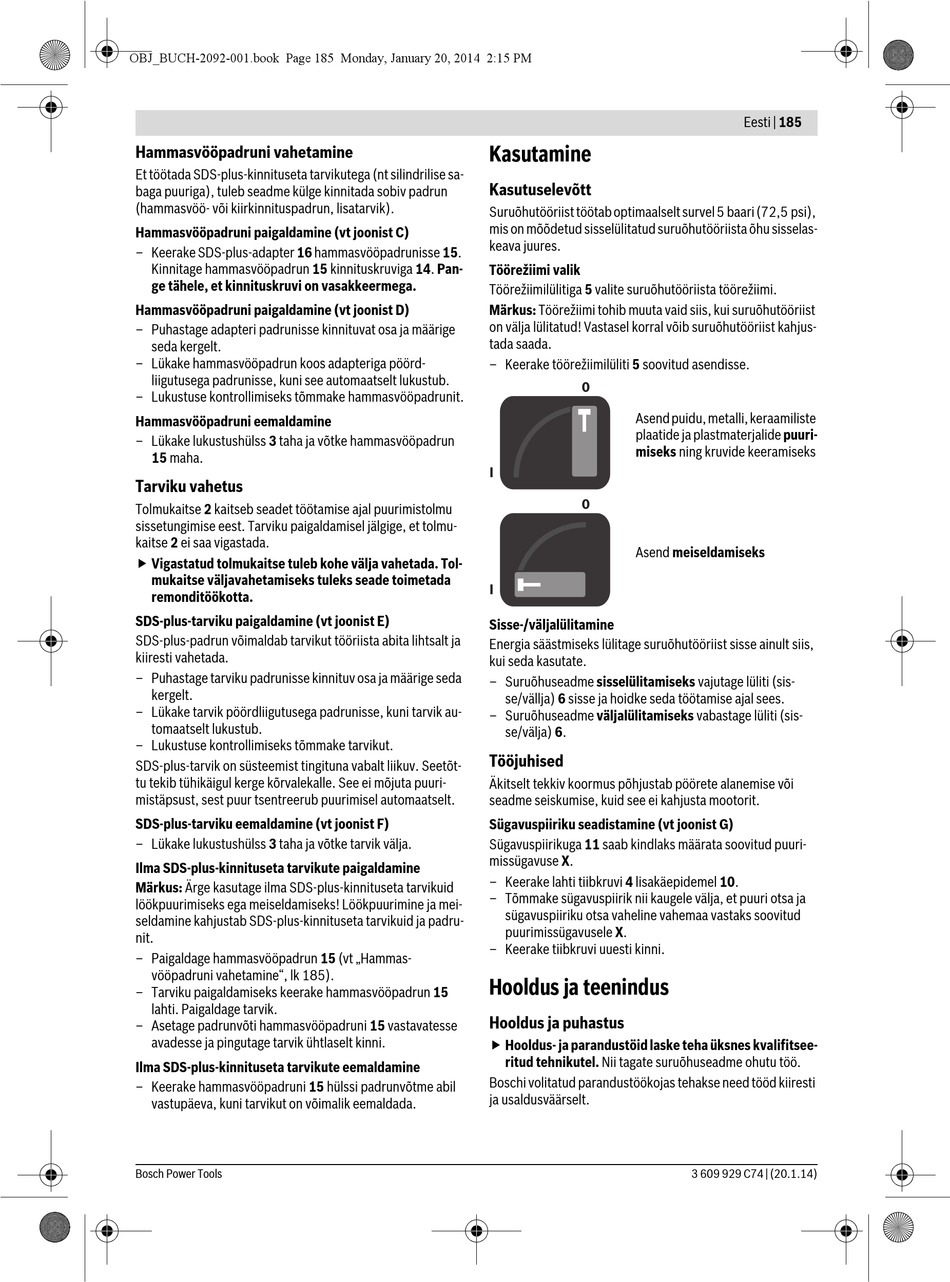

Hammasvööpadruni vahetamine
Et töötada SDS-plus-kinnituseta tarvikutega (nt silindrilise sa-
baga puuriga), tuleb seadme külge kinnitada sobiv padrun
(hammasvöö- või kiirkinnituspadrun, lisatarvik).
Hammasvööpadruni paigaldamine (vt joonist C)
– Keerake SDS-plus-adapter 16 hammasvööpadrunisse 15.
Kinnitage hammasvööpadrun 15 kinnituskruviga 14. Pan-
ge tähele, et kinnituskruvi on vasakkeermega.
Hammasvööpadruni paigaldamine (vt joonist D)
– Puhastage adapteri padrunisse kinnituvat osa ja määrige
seda kergelt.
– Lükake hammasvööpadrun koos adapteriga pöörd-
liigutusega padrunisse, kuni see automaatselt lukustub.
– Lukustuse kontrollimiseks tõmmake hammasvööpadrunit.
Hammasvööpadruni eemaldamine
– Lükake lukustushülss 3 taha ja võtke hammasvööpadrun
15 maha.
Tarviku vahetus
Tolmukaitse 2 kaitseb seadet töötamise ajal puurimistolmu
sissetungimise eest. Tarviku paigaldamisel jälgige, et tolmu-
kaitse 2 ei saa vigastada.
 Vigastatud tolmukaitse tuleb kohe välja vahetada. Tol-
mukaitse väljavahetamiseks tuleks seade toimetada
remonditöökotta.
SDS-plus-tarviku paigaldamine (vt joonist E)
SDS-plus-padrun võimaldab tarvikut tööriista abita lihtsalt ja
kiiresti vahetada.
– Puhastage tarviku padrunisse kinnituv osa ja määrige seda
kergelt.
– Lükake tarvik pöördliigutusega padrunisse, kuni tarvik au-
tomaatselt lukustub.
– Lukustuse kontrollimiseks tõmmake tarvikut.
SDS-plus-tarvik on süsteemist tingituna vabalt liikuv. Seetõt-
tu tekib tühikäigul kerge kõrvalekalle. See ei mõjuta puuri-
mistäpsust, sest puur tsentreerub puurimisel automaatselt.
SDS-plus-tarviku eemaldamine (vt joonist F)
– Lükake lukustushülss 3 taha ja võtke tarvik välja.
Ilma SDS-plus-kinnituseta tarvikute paigaldamine
Märkus: Ärge kasutage ilma SDS-plus-kinnituseta tarvikuid
löökpuurimiseks ega meiseldamiseks! Löökpuurimine ja mei-
seldamine kahjustab SDS-plus-kinnituseta tarvikuid ja padru-
nit.
– Paigaldage hammasvööpadrun 15 (vt „Hammas-
vööpadruni vahetamine", lk 185).
– Tarviku paigaldamiseks keerake hammasvööpadrun 15
lahti. Paigaldage tarvik.
– Asetage padrunvõti hammasvööpadruni 15 vastavatesse
avadesse ja pingutage tarvik ühtlaselt kinni.
Ilma SDS-plus-kinnituseta tarvikute eemaldamine
– Keerake hammasvööpadruni 15 hülssi padrunvõtme abil
vastupäeva, kuni tarvikut on võimalik eemaldada.
Bosch Power Tools
Kasutamine
Kasutuselevõtt
Suruõhutööriist töötab optimaalselt survel 5 baari (72,5 psi),
mis on mõõdetud sisselülitatud suruõhutööriista õhu sisselas-
keava juures.
Töörežiimi valik
Töörežiimilülitiga 5 valite suruõhutööriista töörežiimi.
Märkus: Töörežiimi tohib muuta vaid siis, kui suruõhutööriist
on välja lülitatud! Vastasel korral võib suruõhutööriist kahjus-
tada saada.
– Keerake töörežiimilüliti 5 soovitud asendisse.
0
Asend puidu, metalli, keraamiliste
plaatide ja plastmaterjalide puuri-
miseks ning kruvide keeramiseks
I
0
Asend meiseldamiseks
I
Sisse-/väljalülitamine
Energia säästmiseks lülitage suruõhutööriist sisse ainult siis,
kui seda kasutate.
– Suruõhuseadme sisselülitamiseks vajutage lüliti (sis-
se/vällja) 6 sisse ja hoidke seda töötamise ajal sees.
– Suruõhuseadme väljalülitamiseks vabastage lüliti (sis-
se/välja) 6.
Tööjuhised
Äkitselt tekkiv koormus põhjustab pöörete alanemise või
seadme seiskumise, kuid see ei kahjusta mootorit.
Sügavuspiiriku seadistamine (vt joonist G)
Sügavuspiirikuga 11 saab kindlaks määrata soovitud puuri-
missügavuse X.
– Keerake lahti tiibkruvi 4 lisakäepidemel 10.
– Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja
sügavuspiiriku otsa vaheline vahemaa vastaks soovitud
puurimissügavusele X.
– Keerake tiibkruvi uuesti kinni.
Hooldus ja teenindus
Hooldus ja puhastus
 Hooldus- ja parandustöid laske teha üksnes kvalifitsee-
ritud tehnikutel. Nii tagate suruõhuseadme ohutu töö.
Boschi volitatud parandustöökojas tehakse need tööd kiiresti
ja usaldusväärselt.
