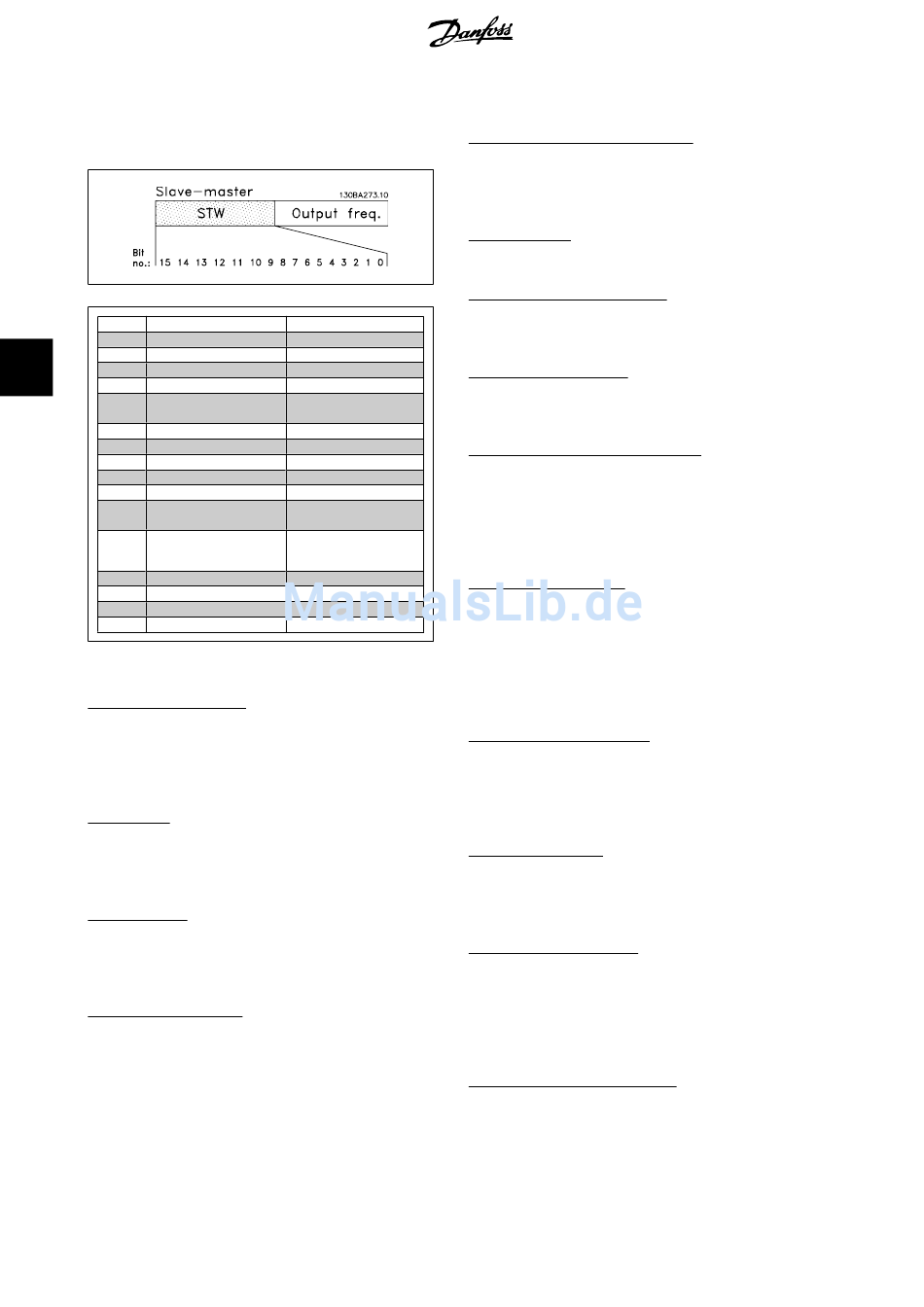

5.4.2. Zustandswort gemäß FC-Profil (ZSW)
(Par. 8-10 = FC-Profil)
Bit Bitwert = 0
00 Regler nicht bereit
01 FU nicht bereit
5
02 Motorfreilauf
03 Kein Fehler
04 Kein Fehler
05 Reserviert
06 Kein Fehler
07 Keine Warnung
08 Drehzahl ≠ Sollwert
09 Ortbetrieb
10 Außerhalb
grenze
11 Kein Betrieb
12 FU OK
13 Spannung OK
14 Moment OK
15 Timer OK
Erklärung der Zustandsbits:
Bit 00, Regler nicht bereit/bereit:
Bit 00 = „0": Der Frequenzumrichter ist nicht bereit.
Bit 00 = „1": Der Frequenzumrichterregler ist bereit, aber möglicherweise
keine Stromversorgung zum Leistungsteil (bei externer 24 V-Versorgung
der Steuerkarte).
Bit 01, FU bereit:
Bit 01 = „1". Der Frequenzumrichter ist betriebsbereit, aber es liegt ein
aktiver Freilaufbefehl über die Digitaleingänge oder die serielle Schnitt-
stelle vor.
Bit 02, Motorfreilauf:
Bit 02 = „0". Der Frequenzumrichter führt einen Motorfreilauf aus.
Bit 02 = „1". Der Frequenzumrichter startet den Motor, wenn ein Start-
befehl gegeben wird.
Bit 03, Kein Fehler/Abschaltung:
Bit 03 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor.
Bit 03 = „1": Der Frequenzumrichter hat abgeschaltet. Um den Fehler
zurückzusetzen, muss ein Reset ausgeführt werden.
30
Bitwert = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
Fehler (keine Abschal-
tung)
-
Abschaltblockierung
Warnung
Drehzahl = Sollwert
Bussteuerung
Frequenz- Frequenzgrenze OK

Betrieb

Gestoppt, autom. Start
Spannung überschritten
Moment überschritten
Timer überschritten
MG.33.H3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Produkthandbuch für FC 300 Interbus
Bit 04, Kein Fehler/Fehler (keine Abschaltung):
Bit 04 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor.
Bit 04 = „1": Der Frequenzumrichter meldet einen Fehler, aber schaltet
nicht ab.
Bit 05, Nicht benutzt:
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Kein Fehler / Abschaltblockierung:
Bit 06 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor.
Bit 06 = „1": Der Frequenzumrichter ist abgeschaltet und blockiert.
Bit 07, Keine Warnung/Warnung:
Bit 07 = „0": Es liegen keine Warnungen vor.
Bit 07 = „1": Eine Warnung liegt vor.
Bit 08, Drehzahl ≠ Sollwert/Drehzahl = Sollwert:
Bit 08 = „0": Der Motor läuft, die aktuelle Drehzahl entspricht aber nicht
dem voreingestellten Drehzahlsollwert. Dies kann z. B. bei der Rampe
auf/ab beim Start/Stopp auftreten.
Bit 08 = „1": Die aktuelle Motordrehzahl entspricht dem voreingestellten
Drehzahlsollwert.
Bit 09, Ortbetrieb/Bussteuerung:
Bit 09 = „0": Es wurde die [STOP/RESET]-Taste am LCP betätigt oder in
Par. 3-13 Sollwertvorgabe auf Ort-Betrieb umgestellt.
Es ist nicht möglich, den Frequenzumrichter über die serielle Schnittstelle
zu steuern.
Bit 09 = „1": Der Frequenzumrichter kann über den Feldbus/die serielle
Schnittstelle gesteuert werden.
Bit 10, Frequenzgrenze überschritten:
Bit 10 = „0": Die Ausgangsfrequenz hat den in Par. 4-11 Min. Drehzahl
bzw. Par. 4-13 Max. Drehzahl eingestellten Wert erreicht.
Bit 10 = „1": Die Ausgangsfrequenz befindet sich innerhalb der festge-
legten Grenzwerte.
Bit 11, Kein Betrieb/Betrieb:
Bit 11 = „0": Der Motor läuft nicht.
Bit 11 = „1": Der Frequenzumrichter hat ein Startsignal bzw. die Aus-
gangsfrequenz ist größer als 0 Hz.
Bit 12, FU OK/gestoppt, Auto Start:
Bit 12 = „0": Es liegt keine vorübergehende Übertemperatur des Wech-
selrichters vor.
Bit 12 = „1": Der Wechselrichter stoppt wegen Übertemperatur, aber das
Gerät schaltet nicht ab und nimmt den Betrieb wieder auf, wenn keine
Übertemperatur mehr vorliegt.
Bit 13, Spannung OK/Grenze überschritten:
Bit 13 = „0": Es liegen keine Spannungswarnungen vor.
Bit 13 = „1": Die Gleichspannung im Zwischenkreis des Frequenzumrich-
ters ist zu hoch bzw. zu niedrig.
