5.11 Anschlussübersicht der Mini Serie
Kontrollieren Sie alle Anschlüsse, ob sie richtig verbunden sind, sowie alle Kabel und Drähte fest verbunden sind.
Anschlussübersicht von Mini 3-3:
Batterieerweiterung
Leistung Anbindung
Batterieerweiterung
Steuerungsversorgung
12 V (Optional)
Kommunikationsanschluss
zur Batterieerweiterung
(Optional
Stromsensoren (CT2)
Installations- und Benutzerhandbuch
Seite 49
(Optional)
PLUS+
MINUS-
PLUS+
MINUS-
3-Phasensensoren
FEMS
(Optional)
)
Internetschluss
(nur ohne FEMS)
Grid
(Netzanschluss)
Load
(Notstromabgang)

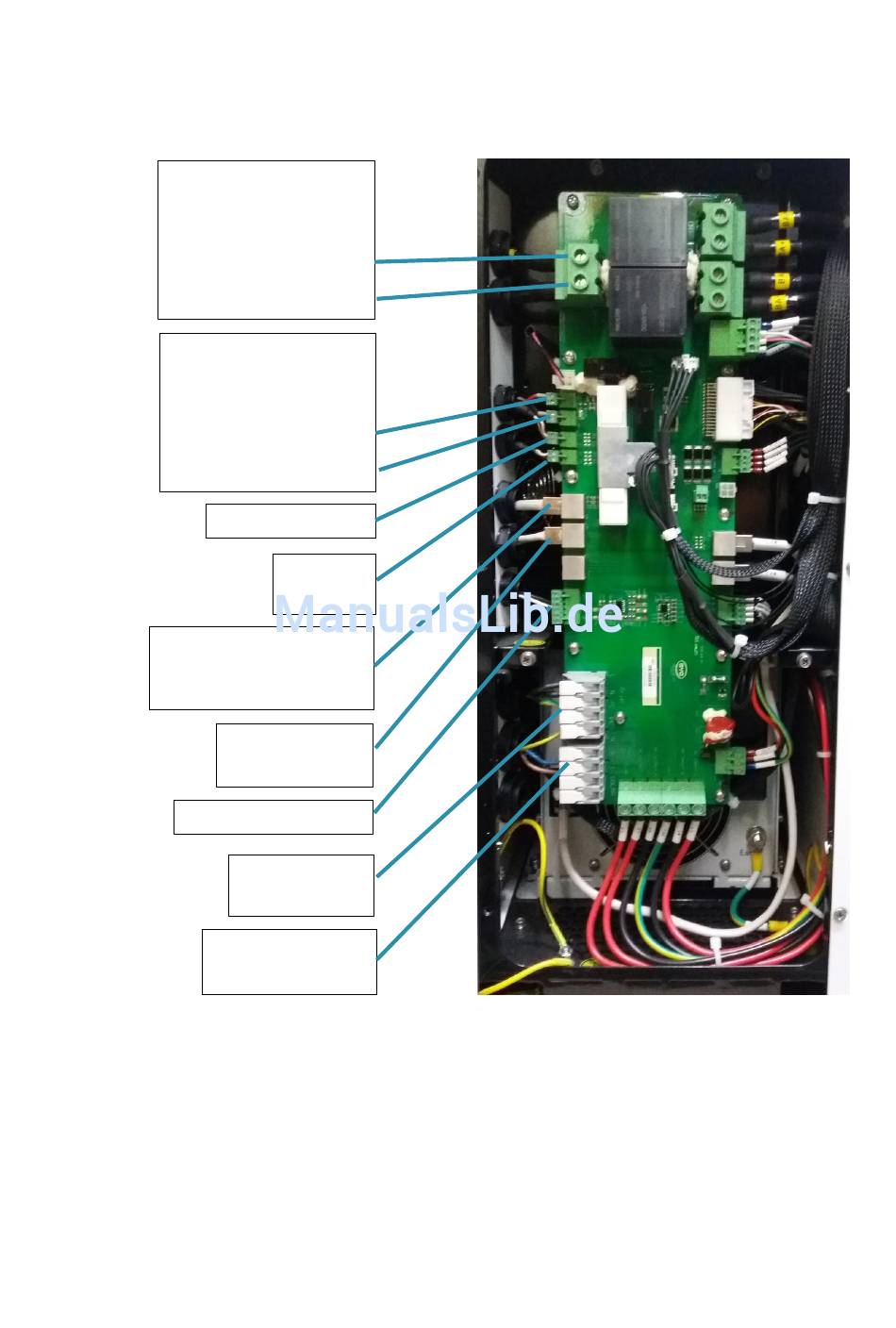

Abbildung 59: Anschlüsse im Mini 3-3
