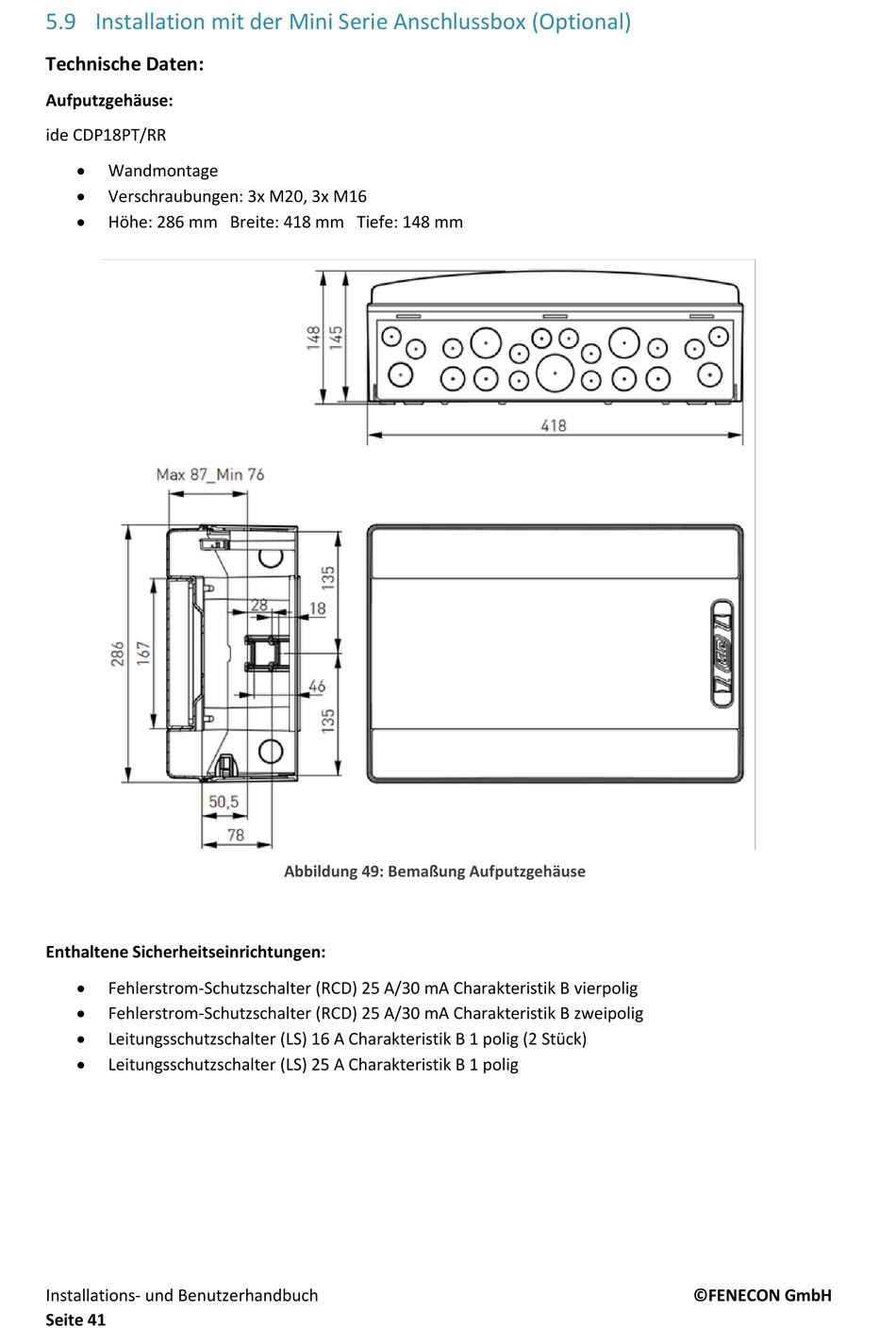

5.9 Installation mit der Mini Serie Anschlussbox (Optional)

Technische Daten:
Aufputzgehäuse:
ide CDP18PT/RR

Wandmontage

Verschraubungen: 3x M20, 3x M16

Höhe: 286 mm Breite: 418 mm Tiefe: 148 mm
Enthaltene Sicherheitseinrichtungen:

Fehlerstrom-Schutzschalter (RCD) 25 A/30 mA Charakteristik B vierpolig

Fehlerstrom-Schutzschalter (RCD) 25 A/30 mA Charakteristik B zweipolig

Leitungsschutzschalter (LS) 16 A Charakteristik B 1 polig (2 Stück)

Leitungsschutzschalter (LS) 25 A Charakteristik B 1 polig
Installations- und Benutzerhandbuch
Seite 41
Abbildung 49: Bemaßung Aufputzgehäuse
