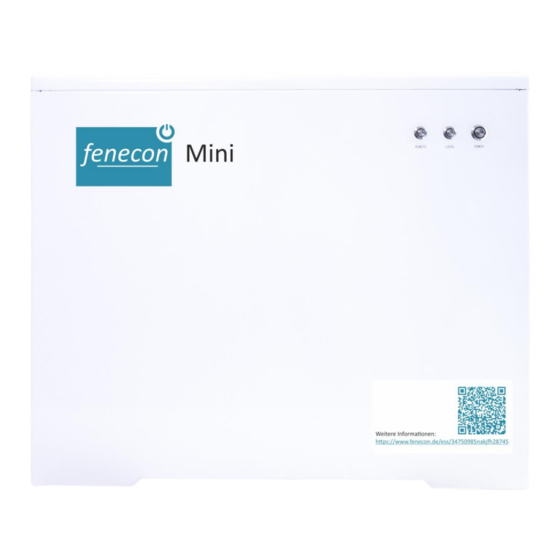

Fenecon Mini 3-3 Installationsanleitung

Dezentrales stromspeichersystem
Vorschau ausblenden Andere Handbücher für Mini 3-3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung V1.1
Mini 3-3
FENECON-Distributed Energy Storage System | FENECON-Dezentrales
Stromspeichersystem

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenecon Mini 3-3

Inhaltszusammenfassung für Fenecon Mini 3-3

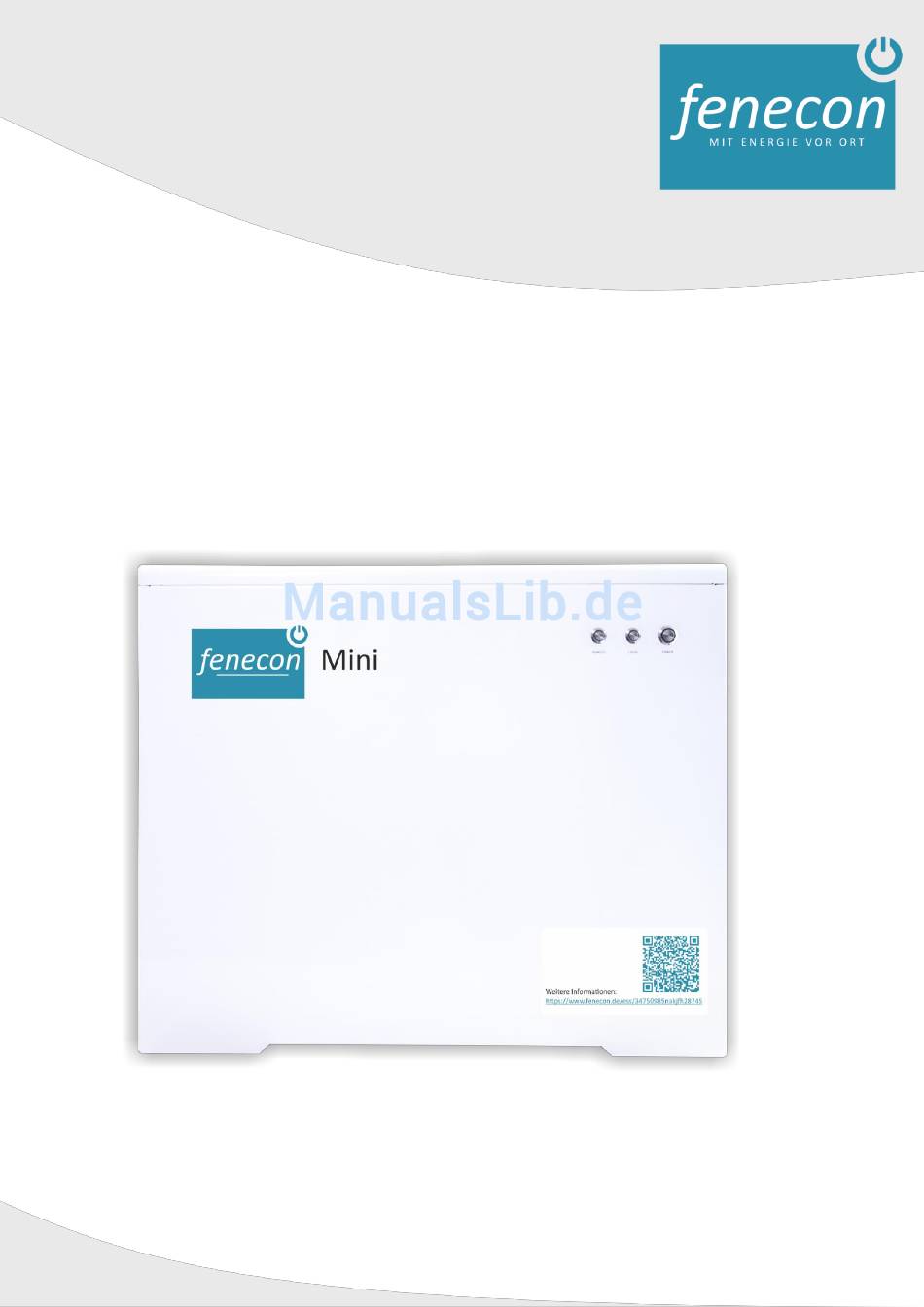

  • Seite 1 Installationsanleitung V1.1 Mini 3-3 FENECON-Distributed Energy Storage System | FENECON-Dezentrales Stromspeichersystem...
  • Seite 2 Version 1.1 Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH. Änderungen und Druckfehler vorbehalten! Garantie Die aktuellen Garantiebedingungen stehen im Internet, unter der Homepage www.FENECON.de, zum Download bereit oder können über die üblichen Vertriebswege in...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitszeichen auf dem Gerät ................17 Sicherheitsanforderungen ..................18 Grundlegende Sicherheitshinweise ................18 2.6.1 Risiko einer tödlichen Verletzung: Allgemein ............ 18 2.6.2 Risiko einer tödlichen Verletzung: Wechselrichter ..........19 2.6.3 Risiko einer tödlichen Verletzung: Batterie ............20 Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 3...
  • Seite 4 Anbindungen an Verteilerkästen ............... 44 4.7.6 Installation des Stromsensors ................47 4.7.7 Mini 3-3 Anschlüsse .................... 51 4.7.8 Verbindung Mini 3-3 mit dem Internet .............. 58 4.7.9 Schließen des Schutzschalters ................58 Einführung in die APP ....................60 4.8.1 APP Download ....................60 4.8.2...
  • Seite 5 4.10 Rückmontage der Seitenwände ................75 4.10.1 Anbringung Seitenwände ................... 75 4.10.2 Anschlusskabel fixieren ..................77 4.10.3 Betriebsumgebung und Äußeres Mini 3-3 ............78 4.10.4 Herstellen der Netzverbindung ................78 4.10.5 Werkzeuge für Installation ................. 78 4.11 Spezifikation Mini 3-3 ....................79 4.12 Empfohlener 3-Phasen Sensor ..................

  • Seite 6: Einführung

    Sehr geehrter Kunde, vielen Dank für Ihren Kauf eines FENECON Mini 3-3 Energiespeichersystem von BYD Auto Industrie Company Limited. Gerne können Sie uns Ihre Anregungen in Bezug auf den Mini 3-3 mitteilen, damit wir die Qualität unsere Produkte weiterentwickeln können.
  • Seite 7 Leistungsflüsse des Stromnetzes zu erfassen. Umwandlung des Gleichstroms der PV in Wechselstrom. Wechselrichter Verteilerkasten Anbindung des Mini 3-3 auf einer Phase an Stromnetz, Wechselrichter und Lasten Verteilerkasten für Anbindung des Mini 3-3 an kleine/wichtige kleine/wichtige Verbraucher Verbraucher (einphasig, Versorgung durch (Notstrom) Notstromfunktion ist gegeben, z.B.

  • Seite 8: Funktionen

     Eine Bedienung des Systems vor Ort ist durch den Betriebsmodus „Local“ gegeben. Der Betriebsmodus „Remote“ ist für die Onlineansteuerung vorgesehen.  Für den Mini 3-3 ist eine APP verfügbar (Android und IOS). Mit der APP können Information des Mini 3-3 bequem abgerufen werden.

  • Seite 9: Installationsbedingungen

    EN 62477-1: 2012/A11:2014 IEC 62477-1(ed.1) EN 62040-1:2008/A1:2013 EC 62040-1(ed.1);am 1 EN 61000-6-3:2007+A1:2011 EN 61000-6-2:2005 On-Grid VDE-AR-N 4105:2011 DIN VDE 0126-1-1:2013 DIN V VDE V 0124-100:2012 Beachte: Das Speichersystem Mini 3-3 bildet im Netzersatzbetrieb ein IT-System. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 9...

  • Seite 10: Betriebsanleitung

    1.4.2 Zielgruppe der Betriebsanleitung Diese Bedienungsanleitung ist für den Gebrauch von Bediener und qualifizierten Personal angedacht. Es beinhaltet wichtige Informationen zu Wartung und Betrieb des Mini 3-3. Bitte befolgen Sie die Hinweise/Anweisungen im Umgang mit dem Stromspeichersystem. Eine Missachtung kann Materialschäden, Verletzungen oder den Tod mit sich ziehen.
  • Seite 11 Dieses Warnzeichen kennzeichnet eine gefährliche Situation, die zu leichten Verletzung führen kann.  Beachten Sie diese Warnung! Beachte! Kennzeichnet das Risiko für mögliche Materialschäden Dieses Warnzeichen kennzeichnet eine Situation, die zu einem möglichen Materialschaden führen kann.  Beachten Sie diese Warnung! Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 11...

  • Seite 12: Abkürzungen

    1.5 Abkürzungen Photovoltaikanlage Stromsensor Anwendung für Mobiltelefone Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 12...

  • Seite 13: Sicherheitsanforderungen

     der Transport, der Aufbau, die Installation und die Inbetriebnahme nur von Fachpersonal ausgeführt wird.  der Transport, der Aufbau, die Installation und die Inbetriebnahme des Mini 3-3 nur unter Einhaltung der festgelegten Bedingungen vorgenommen werden.  fachkundiges Personal beauftragt wird, welches beim Durchführen der Tätigkeiten mögliche Gefahren rechtzeitig erkennt.

  • Seite 14: Qualifizierte Elektrofachkraft

    Richtlinien. Dies ist vor Beginn der elektrischen Arbeiten zu überprüfen.  nur geeignete Messgeräte entsprechend geltender Norm und Richtlinien und gemäß Betriebsanleitung des Messgerätes verwenden werden.  das Gerät nicht im Betrieb geöffnet wird. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 14...

  • Seite 15: Anforderungen An Den Installationsort

     Raum von 8 m³ bis 25 m³: passive oder aktive Belüftung notwendig (Luftvolumenstrom von 12 m³/h)  Räume über 25 m³: keine separate Belüftung notwendig  Erforderlichen Abmaße: o Grundfläche mind. 2m o Höhe mind. 2m o Tiefe mind. 2m Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 15...

  • Seite 16: Anforderungen An Decke, Boden Und Wand

     Die zulässige Belastbarkeit entspricht dem Gewicht des Mini 3-3 von 96 kg (3 kWh System)  Der Verteilerkasten sollte nicht zu weit vom Mini 3-3 entfernt sein, da nur ein 10m langes DC-Kabel mitgeliefert wird. Sollte ein längeres Kabel benötigt werden, wenden Sie sich an ihren Lieferanten.

  • Seite 17: Sicherheitszeichen Auf Dem Gerät

    2.4 Sicherheitszeichen auf dem Gerät Symbol Beschreibung Gefahr durch Stromschlag. Lesen Sie das Installations- und Betriebshandbuch. Entsorgen Sie das Gerät nicht im normalen Haushaltsmüll. Erdungsbereich Hitze Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 17...

  • Seite 18: Sicherheitsanforderungen

    Verteilerkasten installiert sein. Siehe dazu 4.7.5. Vorsicht! Schutz vor Fehlerstrom Ist das System in fehlerhaften Betrieb oder beschädigt, wird ein Fehlerstrom- Schutzschalter an Eingang (Input) und Ausgang (Output) des Mini 3-3 benötigt um einen Fehlerstrom zu vermeiden. 2.6 Grundlegende Sicherheitshinweise Dieser Abschnitt beinhaltet grundliegende Sicherheitshinweise.

  • Seite 19: Risiko Einer Tödlichen Verletzung: Wechselrichter

    Richtlinien, spannungsfrei ist. Gefahr! Gefahr einer tödlicher Verletzung durch Überschlag Eine Funkenbildung kann vorkommen, wenn Komponenten wie Sicherungen, Schalter oder Stecker nicht ordnungsgemäß bedient werden.  Benutzen Sie immer Komponenten entsprechend der Bedienungsanleitung. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 19...

  • Seite 20: Risiko Einer Tödlichen Verletzung: Batterie

     Verwenden Sie nur Batteriemodule welche vom Hersteller zugelassen sind. Gefahr! Gefahr einer tödlichen Verletzung durch Explosion Die Batterien dürfen nicht in Kontakt mit Flammen kommen: Explosionsgefahr!  Keine offenen Flammen neben den Batterien. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 20...

  • Seite 21: Gefahr Von Verletzungen: Allgemein

    Das hohe Gewicht der Bauteile birgt eine Gefahr bei der Installation, Demontage und Transport mit sich.  Achten Sie darauf, dass immer zwei Personen beim Transport und Montage des Mini 3- 3 beteiligt sind. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 21...
  • Seite 22  Beschädigen oder Öffnen Sie nicht die Batterie. Warnung! Gefahr eines Feuers bei falscher Bedienung der Batterie  Schließen Sie die Batterien nicht kurz.  Achte Sie auf die Polarität der Batterie.  Überladen Sie die Batterie nicht. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 22...

  • Seite 23: Andere Sicherheitshinweise

    2.7 Andere Sicherheitshinweise Warnung!  Steigen Sie nicht auf den Mini 3-3. Benutzen Sie das Speichersystem nicht als Ablage.  Deinstallation der Systemkomponenten, Veränderungen und Reparaturen am Stromspeichersystem sind unzulässig.  Interne Wartungen sind nicht erlaubt. Ist eine Wartung notwendig, verständigen Sie bitte ihren Lieferanten.
  • Seite 24  Laden Sie die Batterie des Mini 3-3, wenn dieser für eine längere Zeit nicht in Gebrauch ist. Siehe dazu unter 4.9.5 Erzwungene Ladeanweisung.  Muss der Installationsort geändert werden, wenden Sie sich an den Lieferanten.  Der Betrieb des Mini 3-3 ist innerhalb von Gebäuden zulässig. Stellen bzw. betreiben Sie das Speichersystem nicht im Freien.

  • Seite 25: Transport Zum Installationsort

    Luftfeuchte von 95% (nicht kondensierend).  Vor Inbetriebnahme muss das Gerät vollkommen trocken sein. Vorsicht! Materieller Schaden durch Stoßkräfte Beim Bewegen und Absetzen des Gerätes können elektronische Vorrichtungen durch die Kräfte des Aufpralls beschädigt werden.  Aufschläge vermeiden Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 25...

  • Seite 26: Installation

    4 Installation 4.1 Schritte der Installation Start 1. Montageort festlegen 2. Überprüfen der Verpackung 3. Auspacken des Mini 3- 4. Plazieren des Mini 3-3 5. Anschliessen des Anschlusskabel 6. Inbetriebnahme 7.Sauberes Arbeitsumfeld des Mini 3-3 sicherstellen Ende Abbildung 4.1: Schritte der Installation Installationsanleitung_Mini 3-3 ©FENECON GmbH...

  • Seite 27: Sicherheitseinführung

    Gefahr einer Verletzung durch scharfe Kanten Einige Komponenten weisen scharfe Kanten auf. Diese stellen eine Verletzungsgefahr, bei unvorsichtiger Handhabung dar.  Tragen Sie Schutzhandschuhe.  Nehmen Sie Montagearbeiten nur mit Hilfe einer zweiten Person vor. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 27...

  • Seite 28: Installationsort

     Es sollte nur Werkzeug mit isolierten Griffen benutzt werden.  Legen Sie keine Gegenstände oder Werkzeuge aus Metall neben die Batterie.  Bevor Sie Arbeiten am Mini 3-3 durchführen, stellen Sie sicher dass dieser abgeschaltet ist und die Anschlüsse spannungsfrei sind.

  • Seite 29: Überprüfen Der Verpackung

    4.5 Auspacken des Mini 3-3 4.5.1 Öffnen der Verpackung Der Mini 3-3 ist in einer Holzkiste verpackt. Entfernen Sie den Deckel, sowie die Seitenteile Entfernen Sie dazu im ersten Schritt die Metallspangen. Die nötigen Werkzeuge sind eine Flachrundzange (5 Zoll) und ein Schraubenzieher (D5*100).
  • Seite 30 2. Gerade ziehen der Metallspangen. 3. Deckel entfernen. Anschließend entnehmen Sie folgende Komponenten:  Installationsanleitung  Betriebsanleitung  Leitfaden Inbetriebnahme  Zertifikate  CT Stromsensor 4. Gesamte Verpackung entfernen. (Seitenteile gesamt noch oben abziehen) Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 30...

  • Seite 31: Überprüfen Der Packliste

    5. Mini 3-3 4.5.2 Überprüfen der Packliste Der Mini 3-3 ist verpackt in einer Holzkiste, in dieser befinden Sich andere Komponenten des Mini 3-3. Während des Transports ist ein Öffnen unzulässig. In der gelieferten Holzkiste befinden sich: Bezeichnung Anzahl Mini 3-3...

  • Seite 32: Installation Des Mini 3-3

     Stellen Sie sicher, dass es dich bei dem empfangenen Paket um die bestellte Ware handelt. Überprüfen Sie dazu die Modellnummer.  Der Mini 3-3 sollte in der Nähe vom Verteilerkasten installiert werden, da jeder CT Stromsensor mit einem 10m Verbindungskabel geliefert wird. Reicht das Kabel nicht aus, müssen für ein längeres Kabel Extrakosten berechnet werden.

  • Seite 33: Fixieren Des Mini Es

    4.6.2 Fixieren des Mini ES o Der Mini 3-3 muss auf die Bolzen gesetzt werden und fixiert werden. Hierzu wird der Mini 3-3 zuerst auf die Bolzen gesetzt und die Seitenwände entfernt. Abbildung 4.3: Mini 3-3 mit Befestigungsbolzen am Boden Installationsanleitung_Mini 3-3 ©FENECON GmbH...
  • Seite 34 Bevor der Mini 3-3 befestigt wird, entfernen Sie die linke und rechte Seitenwand. Das Vorgehen ist wie folgt:  Es gibt 6 Schrauben zur Fixierung der Seitenwände, wie in der Abbildung gezeigt ist. Die drei Schrauben auf der linken Seite (auf Seite der Anschlüsse) müssen vollständig entfernt werden, drei auf der rechten Seite.
  • Seite 35 Abbildung 4.6: Mini 3-3 Seitenansicht  Nachdem die Schrauben entfernt sind, schieben Sie die Seitenwand nach unten und anschließend nach rechts, wie in der Abbildung 4.7 dargestellt. Abbildung 4.7: Seitenansicht Mini 3-3 mit abmontierten Seitenteil Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 35...
  • Seite 36  Setzen Sie den Mini 3-3 in die montierten Bolzen. Entfernen Sie die Schutzkappen am Mini 3-3 und fixieren den Mini 3-3 mit vier M8 Muttern (Anzugsmoment 20 Nm). Danach montieren Sie die Schutzkappen gemäß dem Ausgangszustand.  Abbildung 4.8: Mini 3-3 mit Befestigungsmuttern Installationsanleitung_Mini 3-3 ©FENECON GmbH...
  • Seite 37 Abbildung 4.9: Fixieren des Mini 3-3 mit Drehmomentschlüssel Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 37...

  • Seite 38: Anschließen Des Mini 3-3

    Beachte: o Der Mini 3-3 kann an jede Phase des Hausnetzes angebunden werden. o Der Mini 3-3 kann in Verbindung mit einer einphasigen oder dreiphasigen PV- Anlage betreiben werden.  Diese beiden Einstellungen am Mini 3-3 sind mit einer speziellen Software vorzunehmen.

  • Seite 39: Anschlussspezifikation

    Lose Verbindungen können nicht ordnungsgemäße Funktionen hervorrufen. Außerdem besteht Gefahr eines elektrischen Schlags.  Überprüfen Sie vor Arbeiten am Mini 3-3 die Spannungsfreiheit an den Anschlussklemmen und am Verteilerkasten. Danach kann der Mini 3-3 angeschlossen und in den Verteilerkasten mitangebunden werden.

  • Seite 40: Anforderungen An Die Kabel

     Die Stromkabel und Kommunikationskabel dürfen bis zu einer maximalen Länge von 70 mm von der äußeren Ummantelung freigelegt werden.  Der freiliegende Kupferkontakt von Stromkabel und Kommunikationskabel sollte zwischen von 12± 2 mm lang sein. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 40...

  • Seite 41: Installation 3-Phasen Sensor

    Phasen Sensors (in Lieferumfang des 3-Phasen Sensors enthalten).  Nehmen Sie die Installation nach Anleitung vor.  Kommunikationsanbindung: o Meter Anschlussstelle 5 (-) anbinden an Mini 3-3 Anschlussstelle 3, obere Klemme. Siehe dazu Abbildung 4.13. o Meter Anschlussstelle 6 (+) anbinden an Mini 3-3 Anschlussstelle 3, untere Klemme.
  • Seite 42 Abbildung 4.12: Installation 3-Phasen Sensor Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 42...
  • Seite 43 Abbildung 4.13: Interne Anschlussplatine Mini 3-3; Anschlussklemme 3 ist 3-Phasen Sensor Um eine Kommunikation mit dem Mini 3-3 herzustellen, müssen zwei Einstellungen am 3-Phasen Sensor getroffen werden. Die Verbindung zum Netz und Mini 3-3 muss dafür sichergestellt sein. Stellen Sie die Anbindungen am gemäß der ...

  • Seite 44: Anbindungen An Verteilerkästen

    4.7.5 Anbindungen an Verteilerkästen Verkabeln Sie die Unterverteilung und binden Sie den Mini 3-3 in das Hausnetz gemäß folgenden Anschlussplänen an. Der Anschluss der Verteilung ist im folgendem beschrieben:  Einphasige PV: PV-Anlage und Mini 3-3 müssen auf der gleichen Phase angeschlossen werden.
  • Seite 45 Abbildung 4.14: Anschlussplan mit einphasiger PV Beachte: Der Mini 3-3 und eine einphasige PV müssen auf der gleichen Phase angeschlossen sein. Die Einstellung auf welcher Phase der Mini 3-3 mit dem Netz verbunden ist, muss softwareseitig eingestellt werden. Benutzen Sie dazu die Software welche unter: https://FENECON.de/web/login?redirect=/de_DE/redirect...
  • Seite 46 Abbildung 4.15: Anschlussplan mit dreiphasiger PV Beachte: Der Mini 3-3 und eine dreiphasige PV können auf unterschiedlichen Phasen angeschlossen werden. Die Einstellung auf welcher Phase der Mini 3-3 mit dem Netz verbunden ist, muss softwareseitig eingestellt werden. Benutzen Sie dazu die Software welche unter: https://FENECON.de/web/login?redirect=/de_DE/redirect...

  • Seite 47: Installation Des Stromsensors

    Vorsicht! Fehlerstromschutzschalter Um einen Schaden durch Fehlerstrom, welcher durch Fehlverhalten oder Beschädigung des Mini 3-3 verursacht würde, zu vermeiden muss ein Fehlerstromschutzschalter verbaut werden. Gefahr! Gefahr eines elektrischen Schlags  Lose Verbindungen können am System nicht ordnungsgemäß Funktionen hervorrufen, außerdem können lose Verbindungen einen elektrischen Schlag verursachen.
  • Seite 48 Abbildung 4.16: Installationsort Abbildung 4.17: CT Stromsensor Abbildung 4.18: Bodendeckel CT Stromsensor Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 48...
  • Seite 49 Abbildung 4.19: Vorderseite des Transformators (mm) Abbildung 4.20: Linke Seite des Transformators (mm) Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 49...
  • Seite 50 Abbildung 4.21: Interne Anschlussplatine Mini 3-3; Anschlussklemme 8 ist CT Stromsensor Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 50...

  • Seite 51: Mini 3-3 Anschlüsse

    4.7.7 Mini 3-3 Anschlüsse 4.7.7.1 Anbindungen am Mini 3-3 Abbildung 4.22: Mini 3-3 Anschlüsse Num. Name Beschreibung Vorbehalten (für künftige Erweiterungen des Speichersystems) Vorbehalten (für künftige Erweiterungen des Speichersystems) 12V Spannungsquelle Vorbehalten RS485 Kommunikationsschnittstelle für den 3-Phasen Sensor Kommunikation 1...
  • Seite 52 (RCD, 25 A/30 mA) und ein Lasttrennschalter (MCB, 16 A) installiert sein. B. Lastenkabel (Verbindungskabel zwischen Verteilerkasten kleine/wichtige Lasten und Mini 3-3) Zwischen dem Mini 3-3 und dem Verteilerkasten kleine/wichtige Lasten müssen ein Fehlerstromschutzschalter (RCD, 25 A/30 mA) und ein Lasttrennschalter (MCB, 10 A) installiert sein.
  • Seite 53 (25 A/30 mA) installiert werden. Gefahr! Gefahr eines elektrischen Schlags Sind Kabel lose installiert/geklemmt besteht das Gefahr, dass der Mini 3-3 unsachgemäß arbeitet und die Gefahr eines elektrischen Schlags.  Überprüfen Sie die externen Verteilerkästen auf Spannungsfreiheit vor dem Anschluss.

  • Seite 54: Interne Schnittstellen

    Interne Schnittstellen: Abbildung 4.23: Anschlussstellen Mini 3-3 Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 54...
  • Seite 55 Abbildung 4.24: Interne Anschlussplatine Mini 3-3 Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 55...
  • Seite 56 2 kW) Anbindung der Lasten über Fehlerstromschutzschalter (RCD, 25 A/30 mA) und Lasttrennschalter (MCB, 10 A). PV-Anschluss Vorbehalten (Verboten) Erde Die Erde des Netzkabels wird an das Gehäuse des Mini 3-3 geklemmt. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 56...

  • Seite 57: Anschlussklemmen Für Netz Und Lasten

    4.7.7.3 Anschlussklemmen für Netz und Lasten Abbildung 4.25: Anschlussklemmen Netz und Last Mini 3-3  Der schwarze Pfeil weist auf die Öffnung der Klemmverbindung. Öffnen Sie zunächst den weißen Hebel, führen Sie anschließend das Kabel in die Klemmverbindung. Schließen Sie den Hebel.

  • Seite 58: Verbindung Mini 3-3 Mit Dem Internet

     Eine Internetanbindung ist Voraussetzung für den Erhalt der Garantie. Hinweis! Eine APP kann die Daten von Mini 3-3 anzeigen.  Bitte stellen Sie sicher, dass eine Internetverbindung mit dem Mini 3-3 besteht, bevor Sie die APP nutzen. 4.7.9 Schließen des Schutzschalters Schließen Sie die beiden Schutzschalter.
  • Seite 59 Abbildung 4.27: Schutzschalter Mini 3-3 Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 59...

  • Seite 60: Einführung In Die App

    Die Daten der Mini 3-3 APP werden von einem Server bezogen, welcher wiederum die Daten vom Mini 3-3 bezieht.  Stellen Sie die LAN-Verbindung des Mini 3-3 zum Internet vor Benutzung der App sicher. 4.8.2 APP Benutzers Registrierung Benutzerregistrierung APP Die App funktioniert nur mit der Benutzung eines BYD-Accounts.
  • Seite 61 Passwort gewählt und eingegeben haben, können Sie sich in die APP einloggen. Beachte: Notieren Sie sich gewählten Benutzername und Passwort. Diese sind zugleich Zugangsdaten für die APP. Abbildung 4.28: Homepage: http://res.byd.cn/login.jsp  Klicken auf den Button „Register“. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 61...
  • Seite 62 Die mit einem roten Stern gekennzeichneten Felder müssen ausgefüllt werden.  Wählen Sie einen Benutzernamen für das Mini 3-3 Speichersystem, sowie ein Passwort. Das Passwort muss mindestens aus 6 Zeichen bestehen.  Geben Sie ihre Mailadresse an.  Die Produktseriennummer ist dem Typenschild des Mini 3-3 zu entnehmen. Sie dazu Abbildung 4.30.
  • Seite 63 Abbildung 4.30: Typenschild Mini 3-3; rot gekennzeichnet ist die Series Number  Bestätigen Sie die Registration mit „Abschicken“.  Starten Sie mit ihrem Smartphone die APP „BYD energy storage system“. Geben Sie als Benutzernamen den von Ihnen gewählten Benutzernamen ein. Als Passwort geben Sie das von Ihnen gewählte Passwort ein.
  • Seite 64 Mini 3-3 für mindestens 15 Minuten in Betrieb sein. Beachte: Damit die App Daten von Netz, der PV und den Lasten anzeigen kann, muss der Mini 3-3 der Mini 3-3 an das Netz angebunden werden. Befolgen Sie dafür die Schritte unter 4.9.

  • Seite 65: Funktionstest

    4.9 Funktionstest 4.9.1 Schritte des Testdurchlaufs 1. Prüfung vor Testlauf 2. Einschalten und Startevorgang 3. Überprüfen des Lichtcodes Mini 3-3 auf richtigen Betriebsmodus 4. Softwareeinstellung Mini 5. Führen Sie den Modus erzwungene Ladungeanweisung aus 6. Funktionsfähigkeit der APP überprüfen Testlauf abgeschlossen Installationsanleitung_Mini 3-3 ©FENECON GmbH...

  • Seite 66: Prüfung Vor Testlauf

    Eine falsche Verbindung kann zu einem Kurzschluss im System führen.  Verbindung müssen vor der Inbetriebnahme sichergestellt werden. 4.9.2.1 Widerstandsprüfung der Kabelverbindungen Bezugnehmend auf die inneren Anschlussklemmen des Mini 3-3, müssen Widerstandswerte zwischen Netzanschlussklemmen und Lastenanschlussklemmen gemessen werden. Empfohlenes Betriebsmittel: Mulitmeter...

  • Seite 67: Überprüfung Stromsensor

     Der Widerstand beträgt 18.8 +/- 0,5 Ohm, wenn der Stromsensor verbunden ist. Messungen Messung Messstellen Zulässiger Bereich Ergebnis PV Stromsensor 18.5 +/- 0.5 Ohm Verbindung zum Mini 3-3 (CT2) Stromsensor 18.5 +/- 0.5 Ohm Netzbezugsseite zu Mini 3-3 (CT1). (Anschlussstelle ist vorbehalten. Stromsensor CT1 wird ersetzt durch 3-Phasen Sensor.)

  • Seite 68: Überprüfung Der Lan-Kabelverbindung

    4.9.2.5 Überprüfung der LAN-Kabelverbindung Stellen Sie sicher, dass die Kabelverbindungen wie in Abbildung 4.24 angeschlossen sind. Ist der Mini 3-3 an das Internet über einen Router verbunden, überprüfen Sie ebenfalls die Internetanbindung des Routers. Überprüfen Sie folgende Punkte. Prüfung der internen Lan-Kabelverbindung Prüfung...

  • Seite 69: Stromversorgung Und Startvorgang

    Trennen Sie die PV-Anlage vom Netz oder schalten Sie die PV-Wechselrichter ab. Schließen Sie an den Verteilerkästen die Fehlerstromschutzschalter und Lasttrennschalter, siehe dazu Abbildung 4.14 und Abbildung 4.15.  Um die Netzversorgung des Mini 3-3 herzustellen schließen Sie den Fehlerstromschutzschalter und Lasttrennschalter am Verteilerkasten.  Der Startvorgang: o Halten Sie den „Power“...

  • Seite 70: Softwareeinstellung Mini 3-3

    Grund könnte sein, dass der 3-Phasen Sensor nicht angeschlossen ist.  Ein abnormaler Betriebsmodus wird signalisiert durch das Blinken des Local Knopfs. Grund könnte sein, dass der Mini 3-3 nicht an den Verteilerkasten angeschlossen ist, bzw. die Verbindung/das Netz fehlerhaft ist.
  • Seite 71 Installieren Sie die Software auf Ihren PC und stellen Sie eine Verbindung mit dem Mini 3-3 mittels eines USB-RS485 Converter her. Die RS485 Anschlussstelle ist in Abbildung 4.34 mit der 4 gekennzeichnet. Abbildung 4.34: Interne Anschluss PC Software Mini 3-3 Installationsanleitung_Mini 3-3 ©FENECON GmbH...
  • Seite 72 „Login“ an. Siehe dazu Abbildung 4.36. Abbildung 4.36: Software Mini 3-3 Login  Wählen Sie den Reiter „Installation“ an.  Stoppen Sie den Betrieb des Mini 3-3 indem Sie auf den Stop drücken. Siehe dazu Abbildung 4.37. Installationsanleitung_Mini 3-3 ©FENECON GmbH...
  • Seite 73  Single phase für einphasige PV  Three phases für dreiphasige PV  Starten Sie den Betrieb des Mini 3-3 indem Sie auf den Start drücken. Der USB-RS485 Converter kann vom Mini 3-3 getrennt werden. Verbinden Sie nun die PV-Wechselrichter zum Netz oder schalten Sie die PV-Wechselrichter ein.

  • Seite 74: Erzwungene Ladeanweisung

    Sie den Power Knopf für ungefähr 10 Sekunden gedrückt bis der Power Knopf nicht mehr hinterleuchtet wird. 4.9.6 Überprüfen der APP Bevor die APP verwendet werden kann, muss der Mini 3-3 für mindestens 15 Minuten in Betrieb sein. Überprüfung der APP Prüfung...

  • Seite 75: Rückmontage Der Seitenwände

    4.10 Rückmontage der Seitenwände Unterbrechen sie die Stromversorgung des Mini 3-3 und schalten Sie das System ab, bevor sie mit der Rückmontage beginnen. 4.10.1 Anbringung Seitenwände Gefahr! Vergewissern Sie sich, dass die Verbindung zum Stromnetz unterbrochen und das System ausgeschaltet ist, bevor Sie beginnen.
  • Seite 76  Schieben Sie die rechte Seitenwand, siehe Abbildung 4.40, erst links und dann nach oben, um die Seitenwand zu fixieren. Abbildung 4.40: Anbringen der rechten Seitenwand.  Bringen Sie dann die Schrauben an und ziehen Sie fest. Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 76...

  • Seite 77: Anschlusskabel Fixieren

    Abbildung 4.41: Seitenteil rechtes mit Schrauben fixieren. 4.10.2 Anschlusskabel fixieren Alle elektrischen Anschlusskabel müssen mittels Verschraubungen fixiert sein. Siehe Abbildung. Abbildung 4.42: Mini 3-3; blau hervorgehoben sind Verschraubung zur Fixierung der Anschlusskabel Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 77...

  • Seite 78: Betriebsumgebung Und Äußeres Mini 3-3

    Warnung! Achten Sie bei der Fixierung der der Anschlusskabel dass keine Zugspannung zwischen Anschlussklemmen im inneren des Mini 3-3 und der Fixierung der Anschlusskabel durch die Verschraubungen zustande kommt. 4.10.3 Betriebsumgebung und Äußeres Mini 3-3 Entfernen Sie im Installationsraum und am Mini 3-3 entstandenen Schmutz welcher durch die Installation entstanden ist.

  • Seite 79: Spezifikation Mini 3-3

    Adernendhülsenzange Netzanschlusskabel, Anschlusskabel Notstromlasten Kabelklemme Multimeter Standard Installation und Inbetriebnahme Schraubenschlüssel Befestigen Mini 3-3 am Boden; Verschraubungen um Kabel zu fixieren Schere Maßband Andere Hilfsmittel (Wie: isolierte Für alle Prozesse Handschuhe, insolierte Schuhe etc.) 4.11 Spezifikation Mini 3-3 Parameter MINI ES-P30B3 – E-R2...
  • Seite 80 15 Minuten ein, Mini 3-3 schaltet sich ab 1.1 - 1.5-fache Überschreitung der Nennleistung: Schutz tritt nach 5 Minuten ein, Mini 3-3 schaltet sich ab 1.5 – 2-fache Überschreitung der Nennleistung: Schutz tritt nach 5 Sekunden ein, Mini 3-3 schaltet sich ab...

  • Seite 81: Empfohlener 3-Phasen Sensor

    4.12 Empfohlener 3-Phasen Sensor Hersteller Bemerkung SOCOMEC COUNTIS E23/E24 Installationsanleitung_Mini 3-3 ©FENECON GmbH Seite 81...
