Fenecon Mini 3-3 Installations- Und Benutzerhandbuch Seite 28

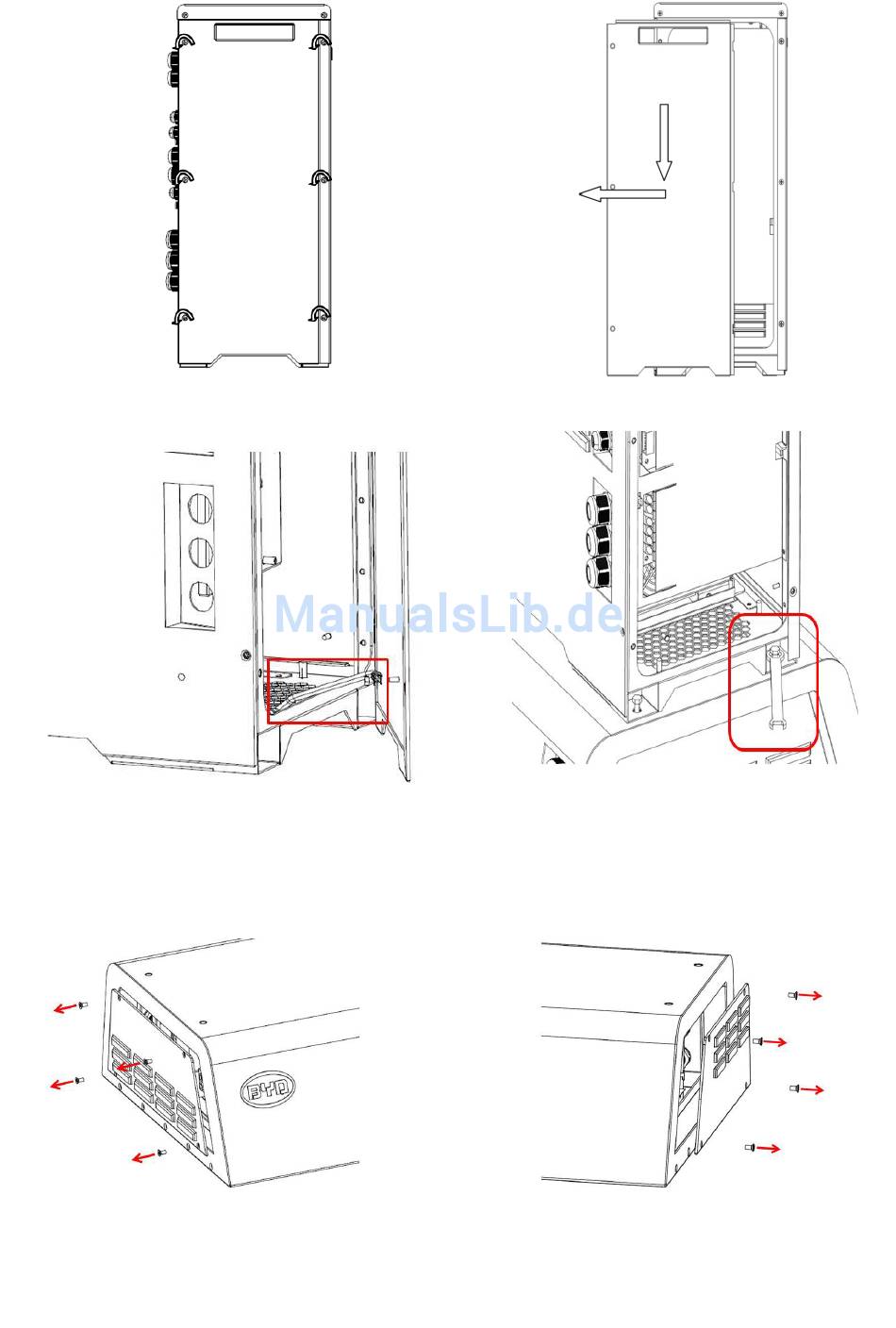

Abbildung 21: Entfernung der Schrauben an den
Abbildung 22: Öffnung der Seitenabdeckungen
Seitenabdeckungen
Abbildung 24: Befestigung den Mini 3-3 an der
Abbildung 23: Erdung der Seitenabdeckung Erweiterung
Als nächsten Schritt öffnen Sie die beiden Seitenabdeckungen der Batterieerweiterung. Entfernen Sie dazu die
Schrauben mit einem Kreuzschraubendreher und nehmen sie die Seitendeckungen ab.
Abbildung 25: Öffnen Seitenabdeckung der Abbildung 26: Öffnen Seitenabdeckung der
Batterieerweiterung links Batterieerweiterung rechst
Installations- und Benutzerhandbuch ©FENECON GmbH
Seite 28
