Fenecon Mini 3-3 Installations- Und Benutzerhandbuch Seite 39

Konfigurieren Sie zunächst den RS485-Adapter. Dazu müssen die „Jumper" und Dip-Schalter entsprechend
dem nachfolgendem Bild eingestellt werden.
Schalter 1
Schalter 2
Schalter 3
Montieren sie die Kommunikationsleitung an den RS485-Adapter. Verdrahten sie dabei den „+" und „-" (siehe
Abbildung 46) und verlegen Sie das Kabel in den Mini 3-3/Mini 3-6 durch die für den RS485 Bus vorgesehene
Verschraubung. Verwenden Sie dazu das mitgelieferte Datenkabel mit 2 Meter Länge. Es kann durch ein
beliebiges geschirmtes 2-Adriges Datenkabel mit 0,5 mm² ersetzt werden (z.B. J-Y(St) 1x2x0,8 oder LiYCY 2x0,5).
Aderfarbe Weiß auf Klemme „
Aderfarbe Braun auf Klemme „
Installations- und Benutzerhandbuch
Seite 39

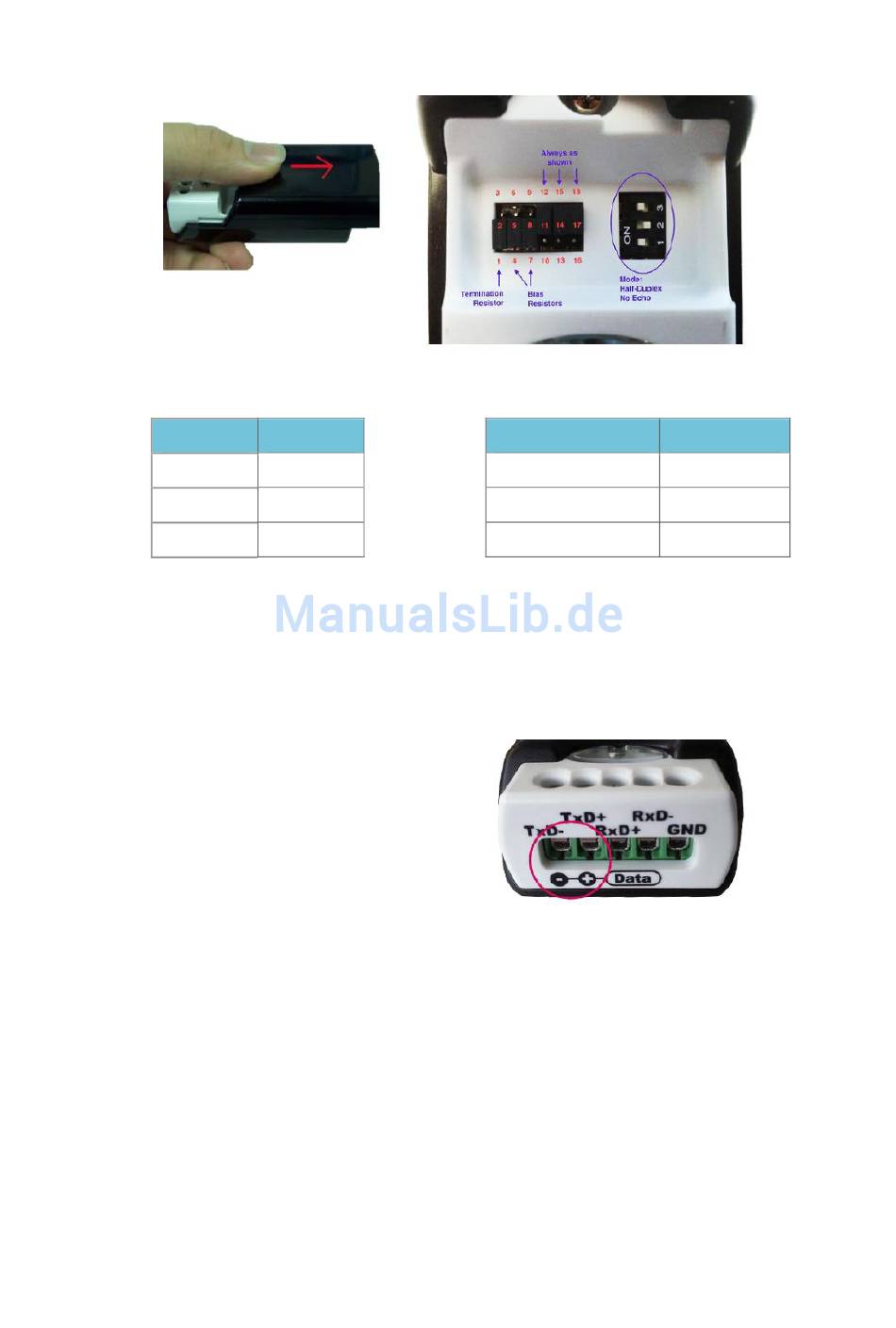

Abbildung 45: RS485 USB-COM-TB Adapter Konfiguration
Position
ON
OFF
ON
-
" am Adapter
+
" am Adapter
Abbildung 46: Anbindung für Kommunikationskabel
1. Jumper
2. und 3. Jumper
Restliche Jumper
Position
1-2
4-5 / 7-8
So belassen
