Kontrollieren Sie vor der Verkabelung des Mini 3-3 und der Batterieerweiterung, der DC-Hauptschalter
auf „OFF" ist. Er befindet sich auf der rechten Seite der Batterieerweiterung Mini Plus 3.
Installieren Sie als nächstes die Kabelkanalhalter. Diese werden mit den Kabeleinführungen befestigt. Entfernen
Sie dazu die Verschraubungen und befestigen damit die Kabelkanalhalter wie in Abbildung 28 dargestellt ist.
Schließen Sie als nächstes den Kabelbaum zur Verbindung des Mini 3-3 zu der Batterieerweiterung an. Die
Anschlüsse sind auf der rechten Seite des Speichers. Führen Sie die Kabel durch die vorgesehenen Einführungen.
Installations- und Benutzerhandbuch
Seite 29

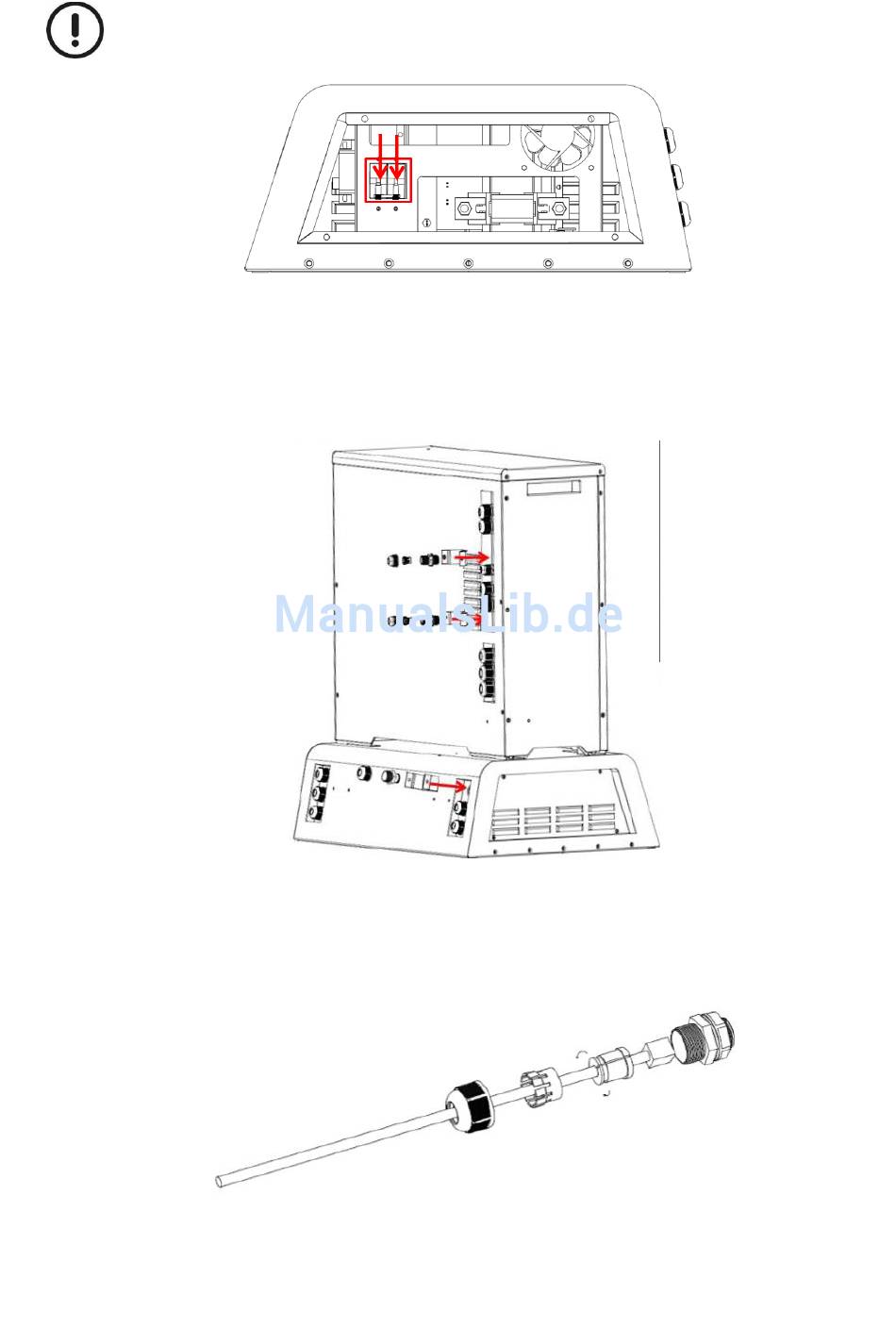

Abbildung 27: DC-Hauptschalter der Batterieerweiterung
Abbildung 28: Montage der Kabelkanalhalter
Abbildung 29: Installation Kabeleinführung
