Fenecon Mini 3-3 Installations- Und Benutzerhandbuch Seite 45

Kommunikationsverbindung
(Busanbindung) vom FEMS zu
Mini 3-3)
Obere Draht: Weiß (-, B)
unterer Draht: Braun (+, A)
Stecken Sie anschließend den USB-Anschluss des RS485 USB-COM-TB Adapter in den USB-Port am FEMS. Der
Anschluss ist am Gerät oben (siehe Abbildung 55). Stellen Sie eine Internetverbindung für das FEMS her. Dazu
müssen Sie das FEMS über ein Ethernet-Kabel mit dem Router (ggf. Netzwerk) verbinden. Der LAN-Anschluss
befindet sich unten am FEMS. Gehen Sie nach Anleitung weiter vor (Kapitel 5.10).
Installations- und Benutzerhandbuch
Seite 45

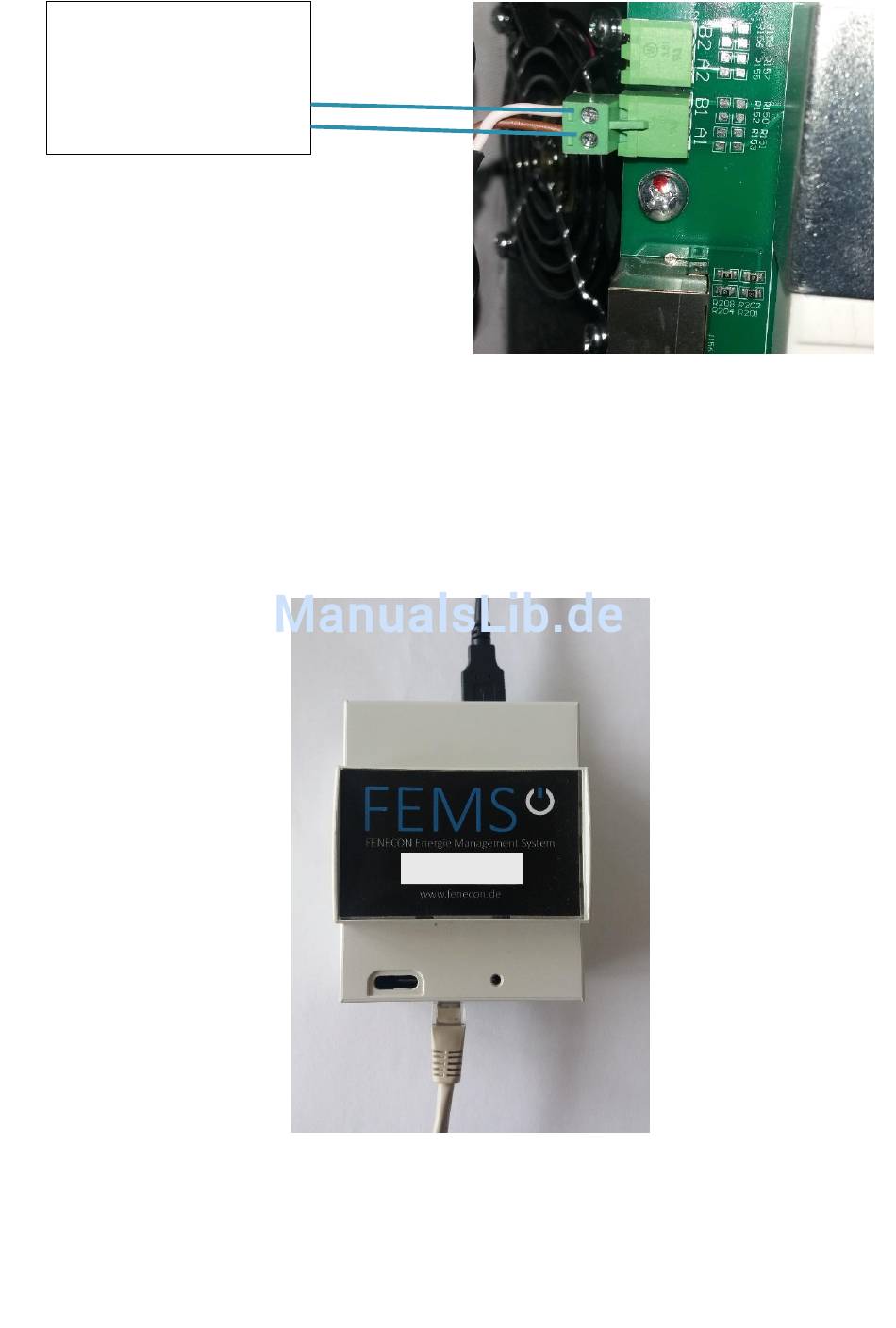

Abbildung 54: Anschluss Kommunikation & Socomec e24
FEMS XXX
Abbildung 55: FEMS (Hutschiene) USB-Anschluss
©FENECON GmbH
