Falls Sie eine Batterieerweiterung Mini Plus3 erworben haben, stellen Sie an dieser den DC-Hauptschalter auf
„ON" und montieren Sie anschließend die Seitenabdeckungen wieder.

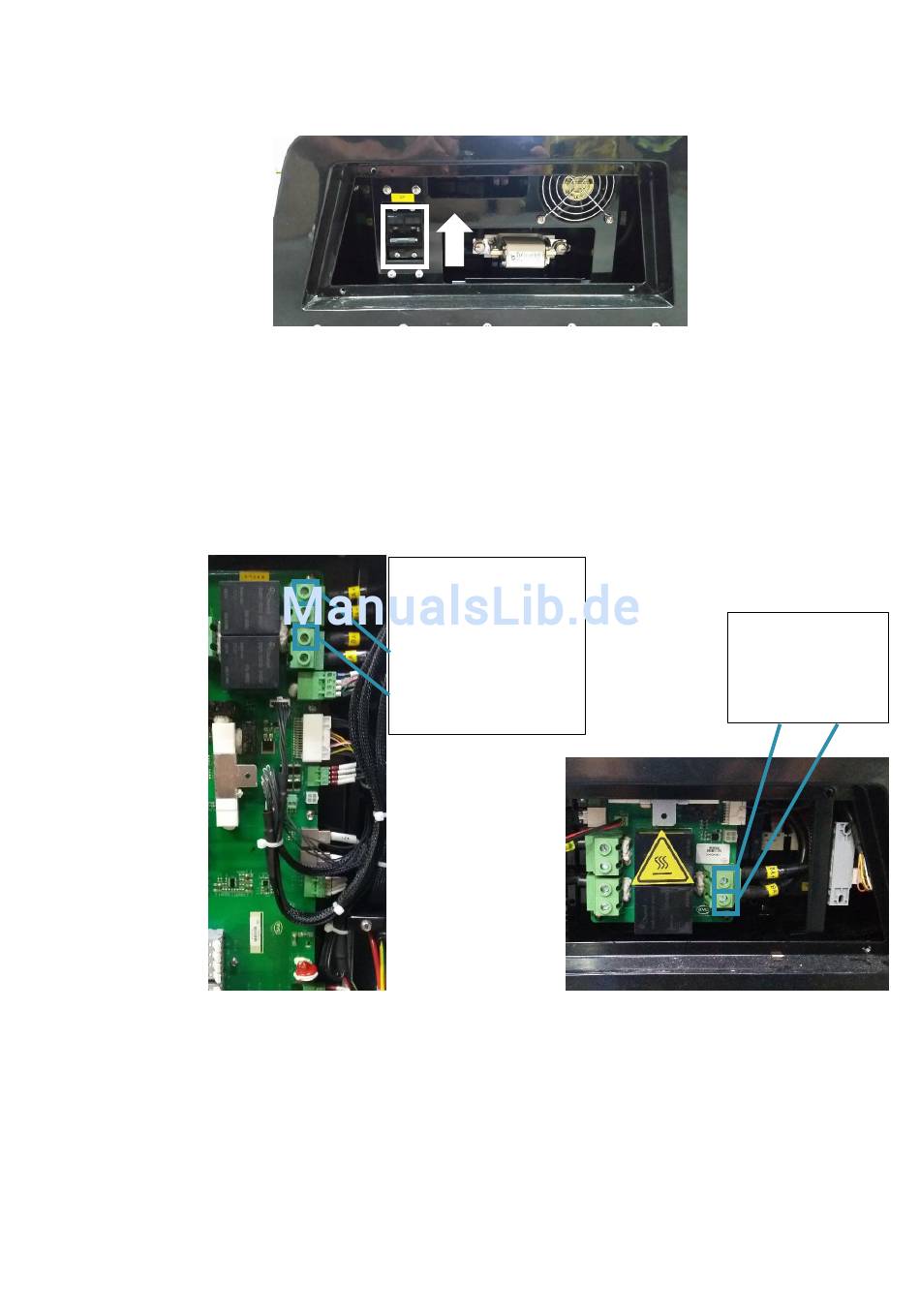

Abbildung 61: Einlegung des DC Trennschalters am der Batterieerweiterung Mini Plus
5.13 Spannungen prüfen
Überprüfen Sie die zum Mini 3-3/Mini 3-6 führende Spannung in der Unterverteilung. Diese muss in einem
Bereich von 207 - 253 V liegen. Überprüfen Sie die Batteriespannung. Diese muss in einem Bereich von 47 – 56 V
(DC) liegen. Die Messpunkte sind in folgenden Bildern dargestellt:
Abbildung 62: Batterie Spannungsprüfung am Mini 3-3
Installations- und Benutzerhandbuch
Seite 51
Punkte zur
Spannungsmessung an
der Batterie im Mini 3-3
+
-
Abbildung 63: Batteriespannungsprüfung der Erweiterung
Punkte zur
Spannungsmessung
an der Batterie
+ -
